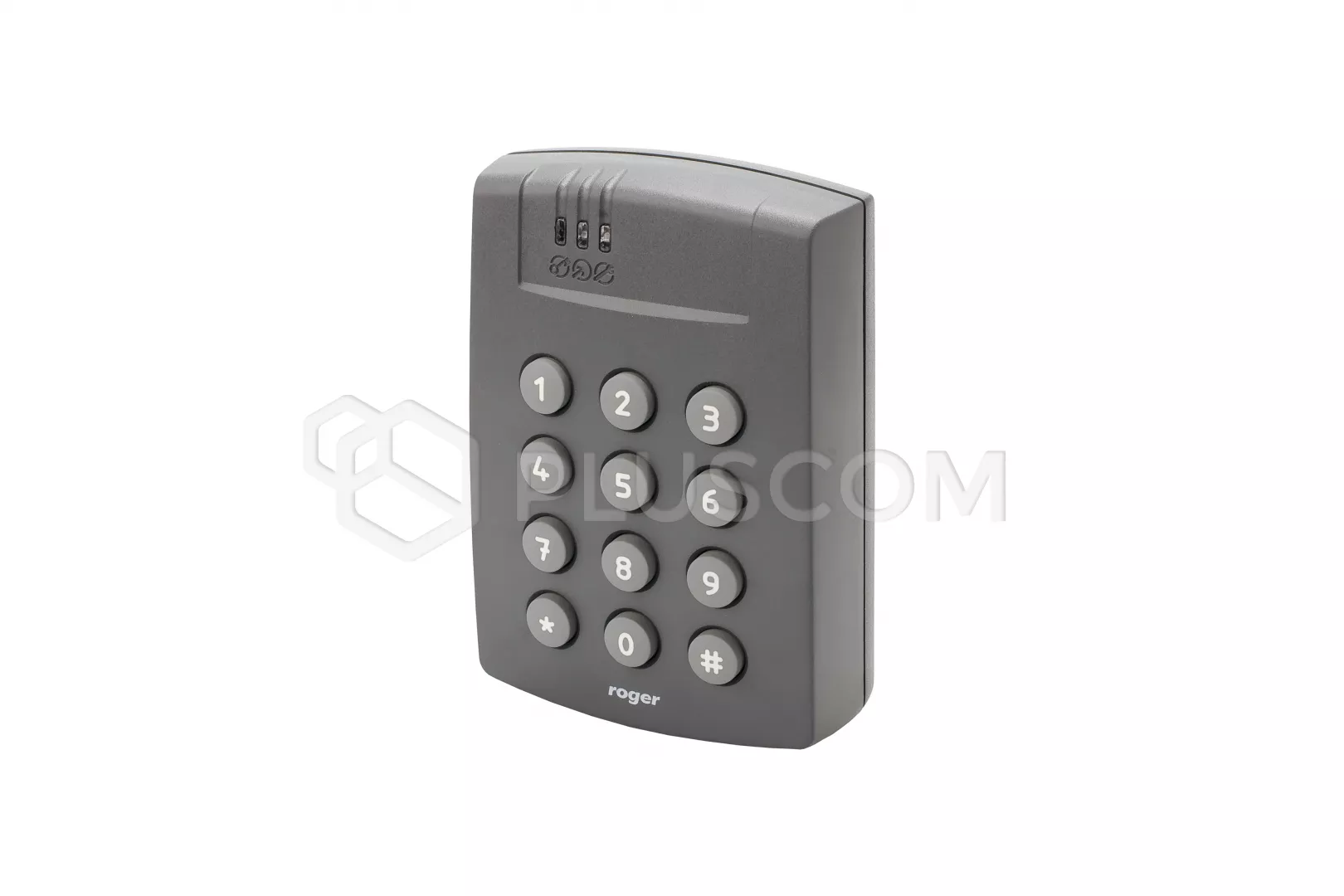

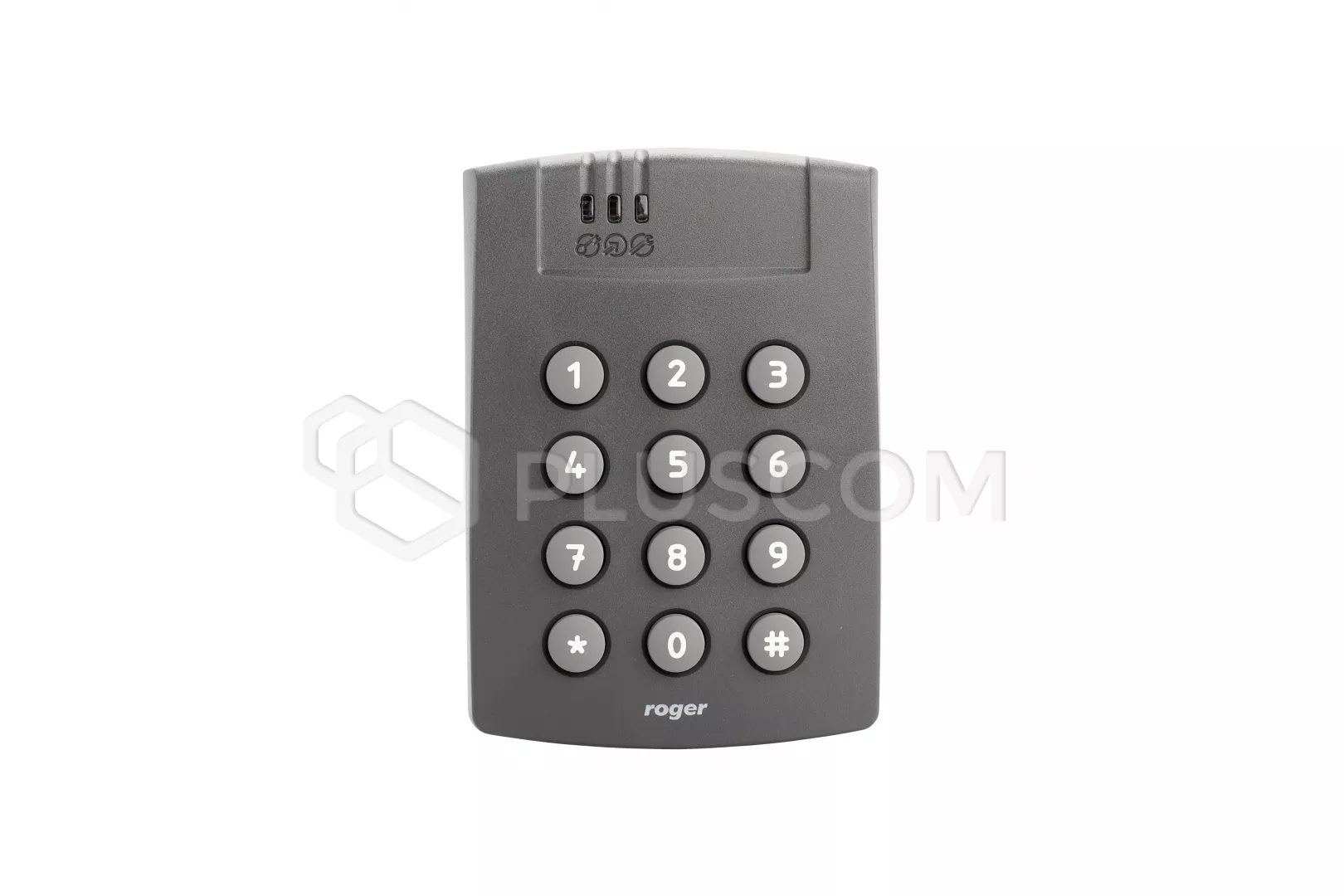

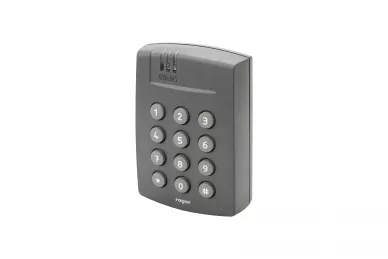

Roger MCT64E-IO Zugangsterminal mit Tastatur

Roger MCT64E-IO Zutrittsterminal mit beleuchteter Tastatur, EM 125 kHz Kartenleser und eingebauten I/O Leitungen

Das MCT64E-IO ist für Zugangskontrollsysteme im RACS 5-System konzipiert. Der Leser arbeitet als Proximity-Terminal und erkennt Benutzer über PIN-Codes und/oder EM125kHz (UNIQUE) Standard-Proximity-Karten.
Als Slave-Gerät des Zutrittskontrollers beschränkt sich seine Rolle auf das Lesen der Seriennummer (CSN) der Karte oder des PIN-Codes und die Übermittlung der gelesenen Daten an den Zutrittskontroller.

Der MCT64E-IO ist mit einer Reihe von Eingangs- und Ausgangsleitungen ausgestattet, die in den meisten Fällen einen vollständigen Betrieb des Durchgangs ermöglichen, ohne die Ein- und Ausgänge des Zugangskontrollers oder des Erweiterungsmoduls zu benutzen. Das Terminal verfügt über drei NO/NC-Eingangsleitungen, zwei Transistorausgänge und einen Relaisausgang.

Es benötigt eine Gleichstromversorgung im Bereich von 11-15V, die vom MCX2D/MCX4D-Expander des MC16-PAC-KIT, dem MC16-Zugangscontroller (TML-Stromausgang) oder von einer separaten Stromversorgung geliefert werden kann.
Die Kommunikation des Terminals mit dem Zugangskontroller erfolgt über den RS485-Bus.

MERKMALE

• Zugangsterminal für das RACS 5-System
• Silikontastatur mit Hintergrundbeleuchtung
• Ablesen der CSN-Nummern
• Unterstützung zusätzlicher Leser der PRT-Serie
• RS485-Kommunikationsschnittstelle, RACS CLK/DTA
• 3 NO/NC-Eingänge
• 2 Transistorausgänge
• 1 Relaisausgang
• Manipulationssensor
• Betrieb im Freien
• SCHUTZART IP65

Auf der Vorderseite des Gehäuses verfügt das MCT64E-IO über drei LED-Anzeigen, die zur Signalisierung eingebauter Funktionen dienen und zusätzlich nach Belieben des Benutzers programmiert werden können, um andere im System verfügbare Funktionen als Teil einer High-Level-Konfiguration (VISO) anzuzeigen.

TECHNISCHE PARAMETER

• Versorgungsspannung:
• • nominal 12VDC
  • zulässig 10-15VDC
• durchschnittliche Stromaufnahme 50mA
•

• Näherungskarten: EM 125 KHz (kompatibel mit EM 4100/4102)
• Lesereichweite: bis zu 7cm
• Entfernung: bis zu 1200 m RS485 Buslänge zwischen Controller und Leser
• Umweltklasse: IV
• Schutzart: IP65
• Arbeitstemperatur: -25°C ~ +60°C
• Abmessungen: 115x80x35mm
• Gewicht: ca. 150g
