Roger MCX2D 2 Durchgangsexpander

87,69 EUR enthält 23.00% VAT
Produkt-Code: #22414
Produzent: Roger
  • 4 EOL/2EOL-Eingänge
  • 4 Ausgänge 12 V/1 A
  • 2 Leistungsausgänge 12 V/1 A und 12 V/0,2 A
  • Die Rolle des Strom- und Kommunikationsverteilers
  • Pufferbatteriebetrieb
Lieferung und Steuer:
Polen VAT: 23.00% ändern
Lieferkosten von:
2,53 EUR
Formen der Bezahlung:

Ergänzende Produkte: Ergänzende Produkte
Mean Well LRS-35-12 Schaltnetzteil 12V 3A für eingebauten Roge MCT80M-BLE Externes Bluetooth-Zugangsterminal Roger MCT12M-IO Zugangsterminal mit Tastatur Roger MCT12M Zugangsterminal mit Tastatur Roger MCT66E-IO Zugangsterminal Roger MCT64E-IO Zugangsterminal mit Tastatur Roger MCT62E Zugangsterminal Roger MCT12E-IO Zugangsterminal mit Tastatur Roger MD70 Zugangsterminal mit Touchscreen 7'' Roger MCT12E Zugangsterminal mit Tastatur

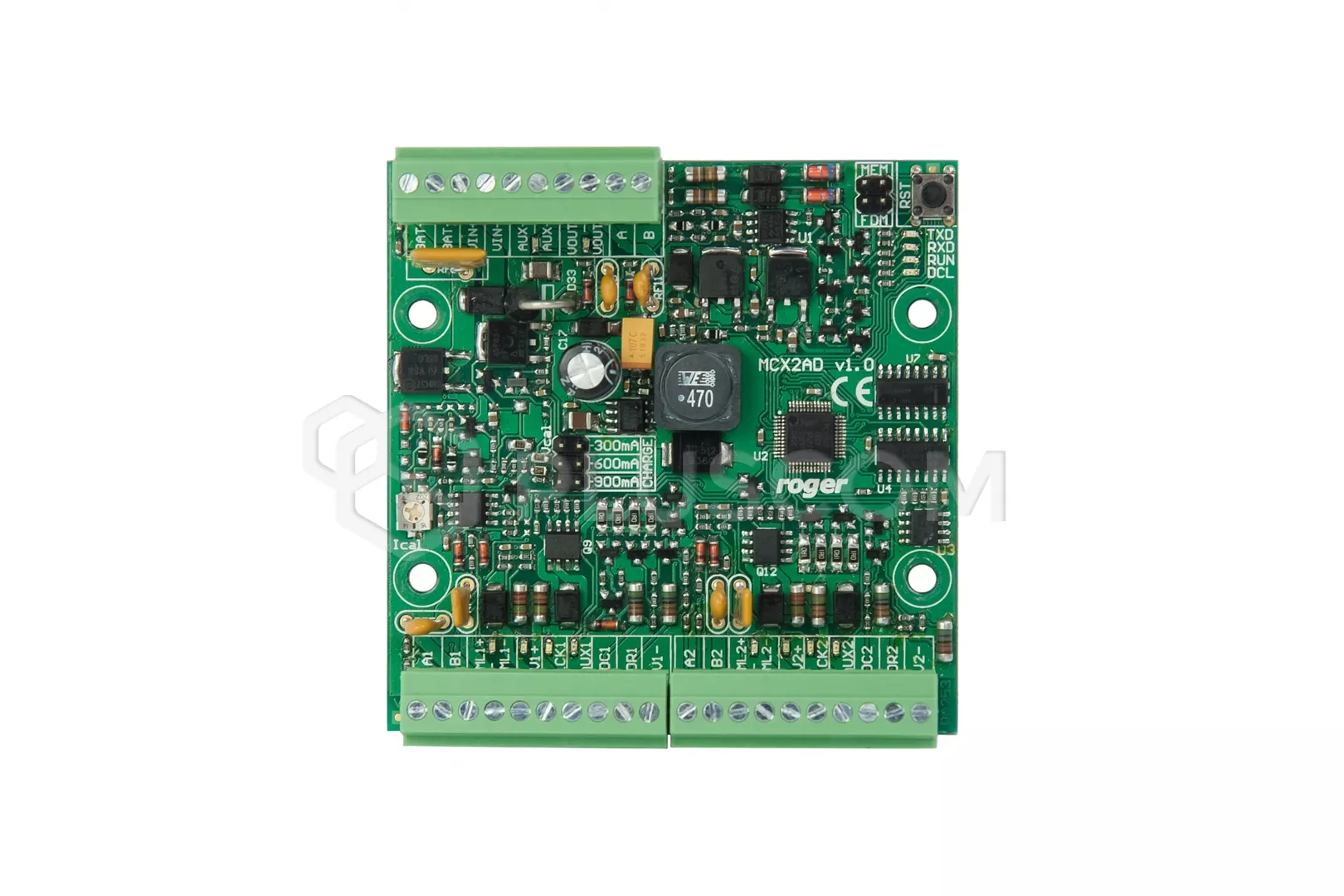

Roger MCX2D 2-Kanal-Expander


MCX2D ist ein E/A-Expander für den Betrieb von 2 Übergängen im RACS 5 System.
Das Modul für jede Tür bietet 2 Eingänge, 2 Ausgänge, eine Kommunikationsschnittstelle für Leser und zwei Stromversorgungsausgänge und fungiert neben der Expanderfunktion auch als Stromverteiler und RS485 Kommunikationsbus. Es unterstützt auch eine Pufferbatterie. Sie kann mit einem Strom von 0,3 A, 0,6 A oder 0,9 A geladen werden, je nach der Spannungsebene, aus der sie versorgt wird. Der Ladestrom wird über Steckbrücken ausgewählt.

Der MCX2D wird von einer externen 13,8-VDC-Stromversorgung gespeist. Die elektrische Verbindung zwischen dem Expander und der Stromversorgung sollte so kurz wie möglich sein und mit einem Kabel mit ausreichend großem Querschnitt hergestellt werden.

MERKMALE
  • Stromverteilung auf 4 Durchgänge
  • Kommunikationsbus-Verteilung
  • 4 EOL/2EOL-Eingänge
  • 4 Ausgänge 12 V/1 A
  • 2 Leistungsausgänge 12 V/1 A
  • 2 Leistungsausgänge 12 V/0,2 A
  • RS485 Kommunikationsschnittstelle zum Zutrittskontroller
  • Tiefentladungsschutz der Batterie
  • Meldung des Stromversorgungsstatus an den Zugangskontroller

Roger MCX2D 2 Durchgangsexpander

Roger MCX2D 2 Durchgangsexpander


TECHNISCHE DATEN
  • Stromversorgungsspannung:
    • 13,8VDC +/- 100mV (mit Batterieunterstützung)
    • 11-15VDC (ohne Batterieunterstützung)
  • durchschnittliche Stromaufnahme: 50mA
  • Batterieladestrom: konfigurierbar: 0.3A/0.6A/0.9A
  • Eingänge: 4 x parametrische Eingangsleitungen
  • Transistorausgänge: 4 x Ausgangsleitungen
  • Leistungsausgänge:
    • 2 x 13,8VDC/0,2A Ausgänge (VOUT, AUX)
    • 2 x 13,8 VDC/0,2 A Ausgänge (TML)
    • 2 x 13,8 VDC/1,0 A Ausgänge (VDR)
  • Entfernungen:
    • bis zu 1200 m RS485-Buslänge zwischen MC16-Controller und Expander
    • bis zu 1200 m RS485-Buslänge zwischen MCX-Expander und Terminals
    • die gesamte Buslänge zwischen dem Controller und einem beliebigen Terminal darf 1200 m nicht überschreiten
  • Umweltklasse: I
  • Schutzart: IP20
  • Arbeitstemperatur: +5°C ~ +40°C
  • Abmessungen: 80x80x20mm
  • Gewicht: 65g
Der MCX2D-Expander arbeitet mit Access Controllern:
