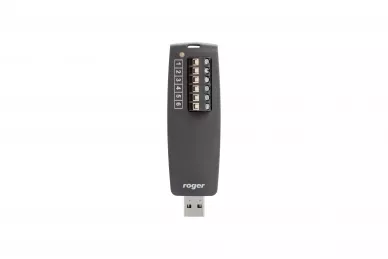

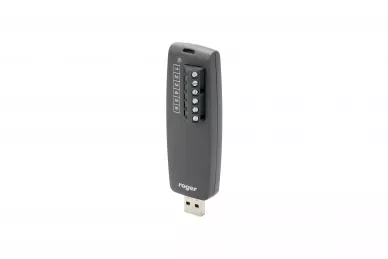

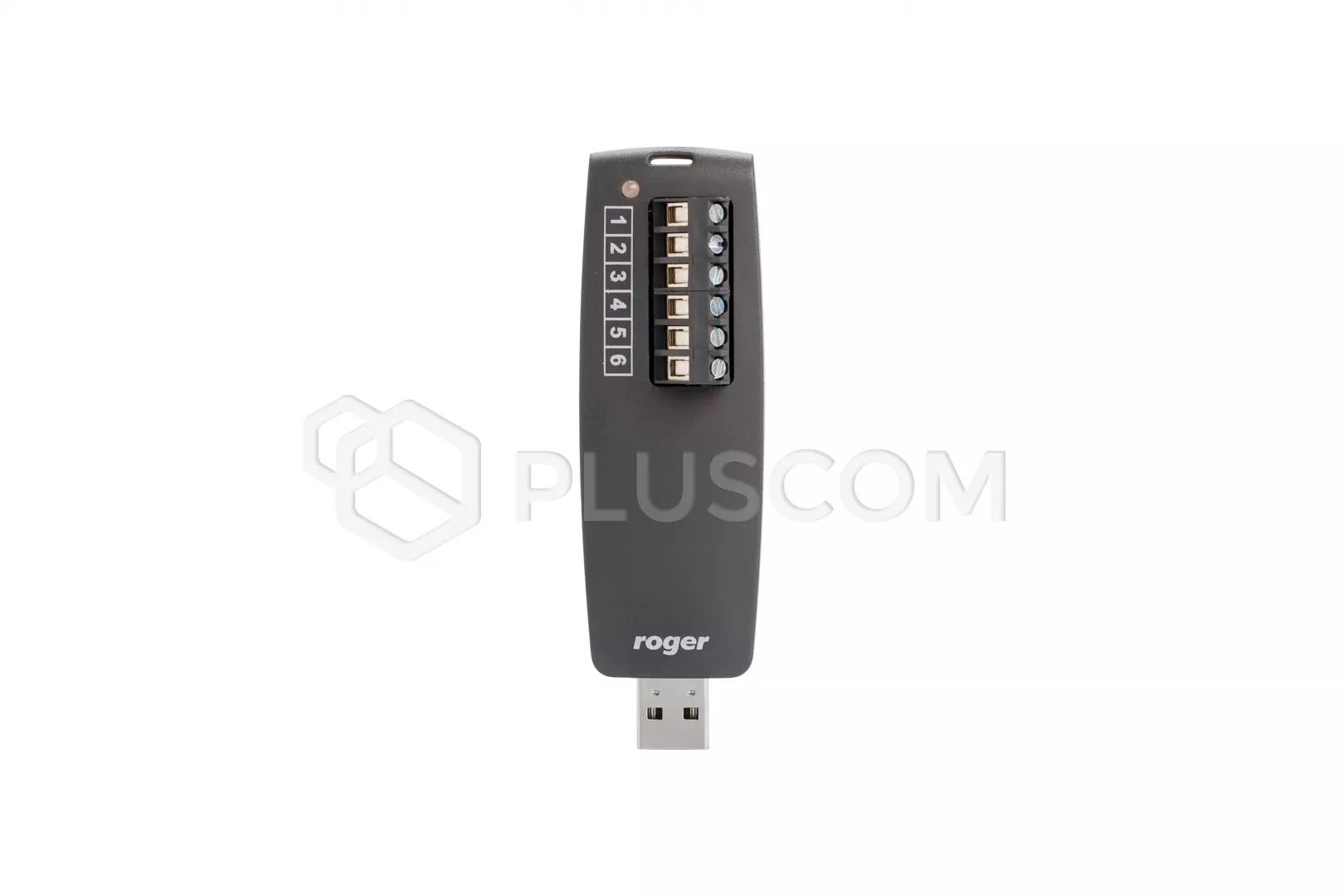

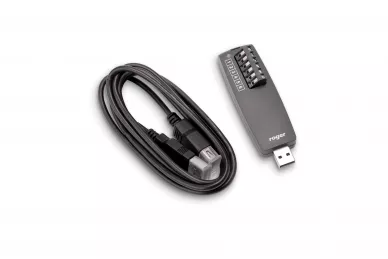

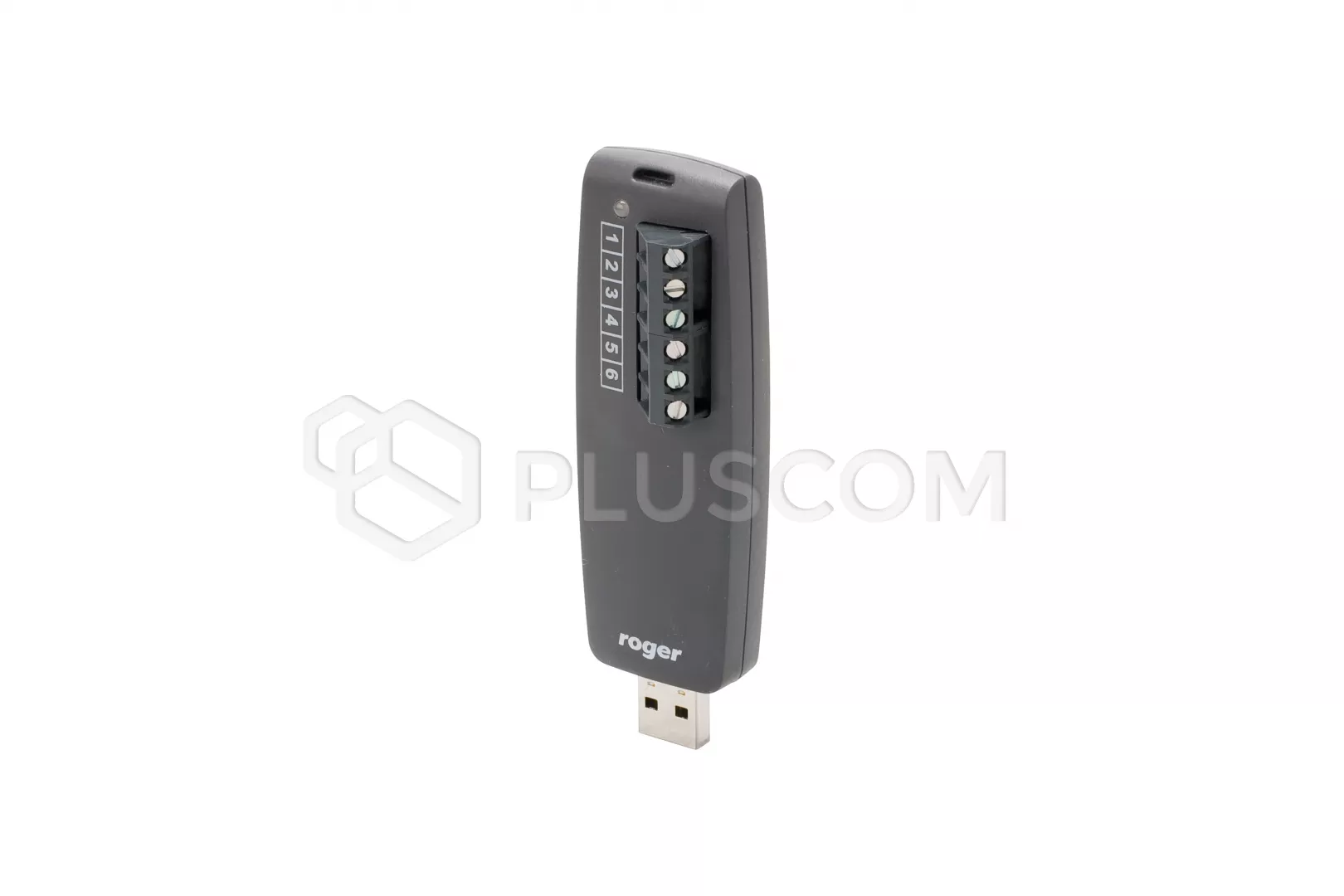

Roger RUD-1 Tragbares USB-RS485 Kommunikationsinterface und Programmiergerät für Zugangskontrollgeräte
RUD-1 ist eine tragbare, universelle USB/RS485-Kommunikationsschnittstelle für Roge-Zutrittskontrollgeräte. Es wird sowohl über einen seriellen USB-Anschluss als auch über einen internen Spannungswandler mit einem 12VDC/120mA-Ausgang mit Strom versorgt, der zur Stromversorgung des zu programmierenden Geräts verwendet werden kann, ohne dass eine externe Stromversorgung erforderlich ist.
Die RUD-1-Schnittstelle kann in den folgenden Szenarien verwendet werden:
- Kommunikation mit dem RACS 4-System als USB-RS485-Konverter
- für die Konfiguration und den Betrieb einzelner Zutrittskontroller der Serien PRxx1 und PRxx2 auf der Softwareebene PR Master
- für die Konfiguration und den Betrieb von Näherungslesern der Serien PRTxxEM und PRTxxMF auf der Ebene der RARC-Software
- für die Aktualisierung der Firmware der PRxx1- und PRxx2-Serien mit Hilfe der Roger ISP-Software
- für das Firmware-Update von PRTxxEM- und PRTxxMF-Serien-Lesern mit Hilfe der Roger ISP-Software
- in Anwendungen von Drittanbietern als USB/RS485 oder USB/RS232 Konverter
Die Übertragung im RS485-Standard erfolgt auf zwei Leitungen, die jeweils mit A und B gekennzeichnet sind. Die Flusssteuerung (Sende-Empfangs-Steuerung) erfolgt automatisch nach folgendem Prinzip: Die Leitungen A und B sind standardmäßig auf Empfangsmodus eingestellt und schalten automatisch in den Sendemodus, sobald Daten von der PC-Seite übertragen werden. Die Rückkehr der Leitungen in den Empfangsmodus erfolgt sofort, wenn der Sendepuffer der seriellen Schnittstelle geleert ist.
TXD- und RXD-Leitungen werden verwendet, wenn die RUD-1-Schnittstelle mit Lesern der Serien PRTxxEM und PRTxxMF zusammenarbeitet.
RTS- und CTS-Leitungen können verwendet werden, um die Kommunikation zwischen dem Computer mit der PR Master Software und dem RACS4 Zutrittskontrollsystem zu verbessern. Ihre Verwendung ist optional und die Auswirkungen sind nur bei Systemen sichtbar, die mit einer CPR-32SE-Zentrale ausgestattet sind und mit mindestens 15-20 Zutrittskontrollgeräten arbeiten.
RUD-1 kann sowohl im Roger-System als auch in Anwendungen anderer Hersteller als USB/RS485- und USB/RS232-Konverter verwendet werden und wird von folgenden Softwareversionen unterstützt:
- PR Master 4.3 und höher
- RARC 1.3 und höher
- RogerISP 4.0 und höher
Roger RUD-1 Tragbare Kommunikationsschnittstelle
TECHNISCHE DATEN
- Stromversorgung: 5 VDC direkt vom USB-Anschluss
- durchschnittliche Stromaufnahme: 30 mA (ohne externe Last an den 12VDC-Ausgangsklemmen)
- Maximaler Ausgangsstrom: 12VDC 120mA
- Flusssteuerung auf RS485: automatisch
- USB Kabellänge: max. 5 m
- RS485-Bus-Länge: max. 1200 m
- Betriebstemperatur: 0°C ~ +55°C
- Abmessungen: 88x30.5x14.5mm
- Gewicht: ca. 30g
