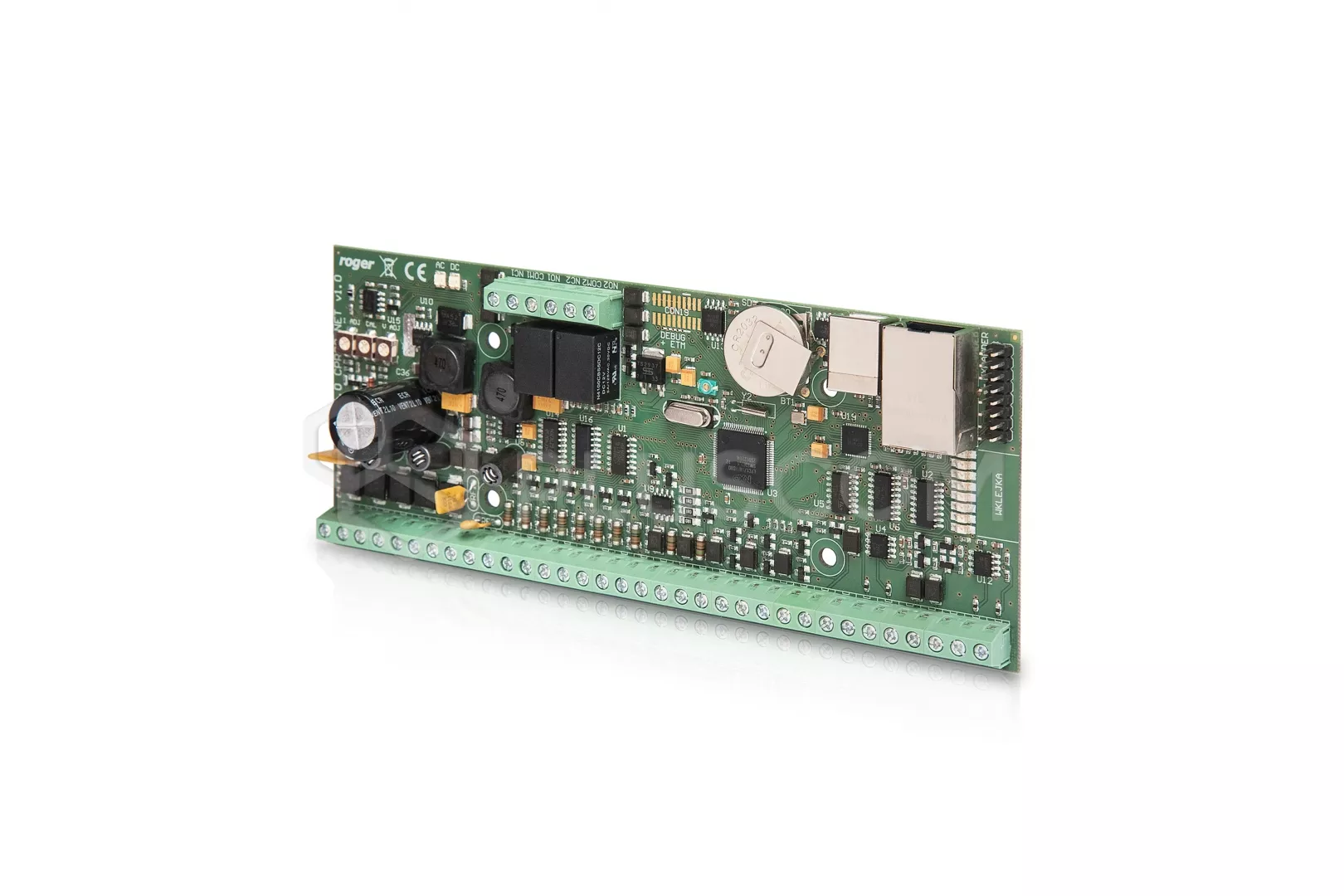

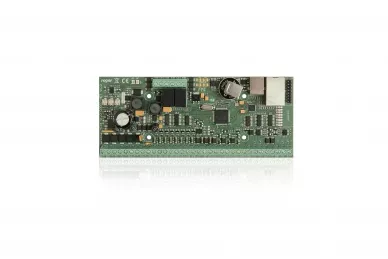

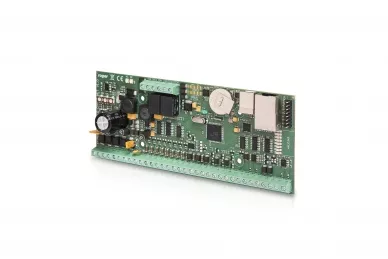

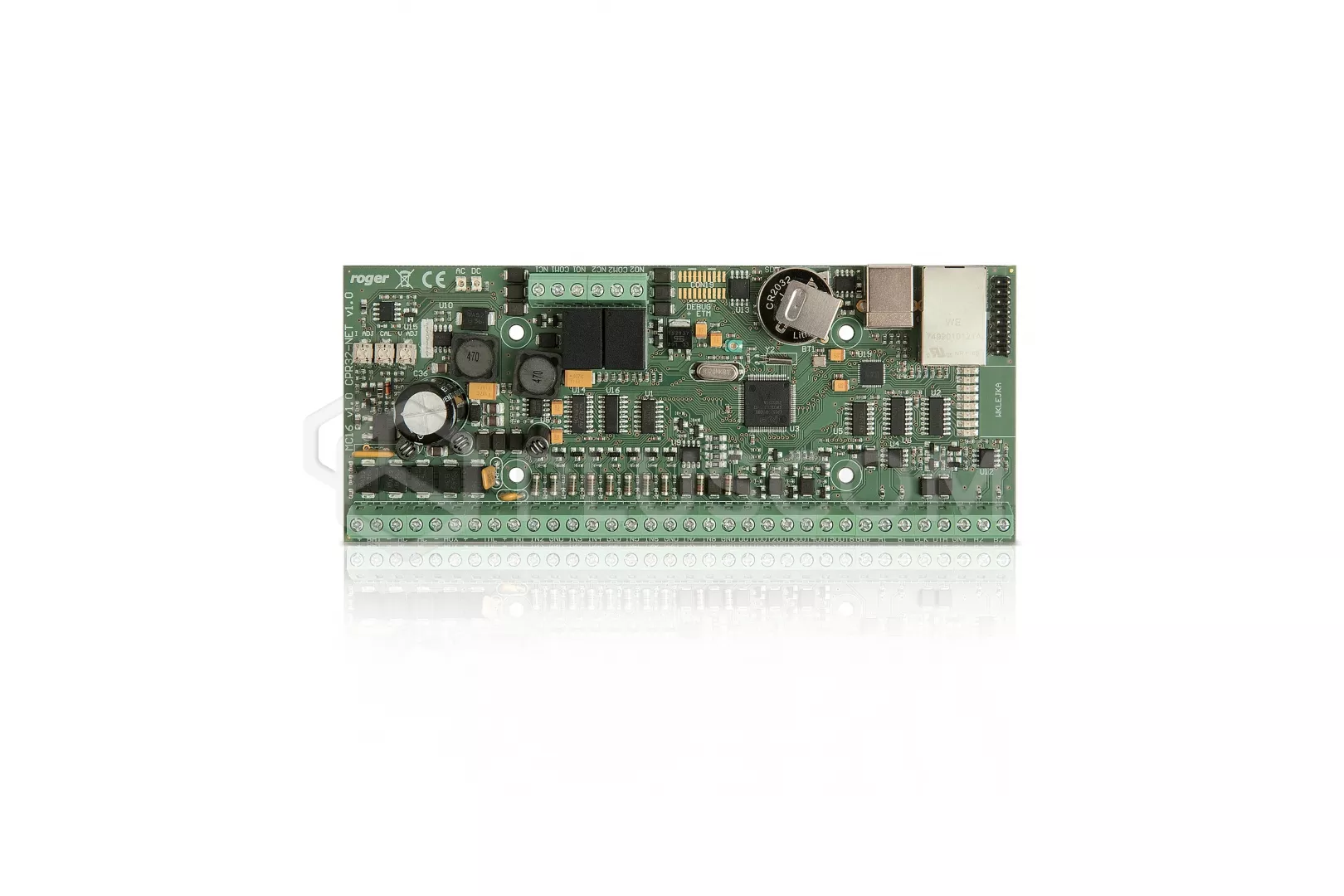

Roger MC16-PAC-3 Zugangskontrollmodul

Roger MC16-PAC-3 Zutrittskontrollmodul für 13 Eingänge

MC16 ist ein Zutritts- und Gebäudeautomationscontroller für das RACS 5 System. Es kann von einem Netztransformator mit einer Ausgangsspannung von 18VAC und einer Leistung von 20VA sowie von Gleichspannungen mit Standardwerten von 12VDC und 24VDC versorgt werden.
Der Regler sorgt dafür, dass die angeschlossene Batterie mit einem stabilisierten Strom von ca. 300mA auf ein Niveau von 13,8V geladen wird. Die Umschaltung auf die Notstromversorgung erfolgt automatisch, wenn die Hauptstromversorgung ausfällt.
Bei einer Stromversorgung aus 12VDC wird der Controller die Batterie nicht unterstützt und die Realisierung der Notstromversorgung liegt beim Netzteil, das die 12VDC Spannung bereitstellt.

Die Systemkonfiguration erfolgt über LAN/WAN und die Anzahl der Regler im System hat keinen Einfluss auf die Konfigurationszeit. Das Gerät wird über die VISO-Anwendung verwaltet.
Die Kommunikation mit den MC16-Steuerungen über das LAN/WAN wird mit AES128 CBC verschlüsselt. Die Kommunikation der Peripheriegeräte der MCT- und MCX-Serie mit dem MC16-Zugangscontroller erfolgt über den RS485-Bus.

MERKMALE DES MC16

• Zugangssteuerung im RACS 5-System
• 8 parametrische EOL-Eingangsleitungen
• 6 Transistorausgangsleitungen 15VDC/150mA
• 2 Relaisausgänge 30V/1,5A DC/AC
• 18VAC, 12VDC und 24VDC Spannungsversorgung
• Laden und Überwachen der Pufferbatterie
• Ethernet-Kommunikationsschnittstelle
• verschlüsselte Datenübertragung (AES128 CBC)
• Peripheriegeräteschnittstellen RS485, RACS CLK/DTA, Wiegand
• Puffer von 8 Millionen Ereignissen auf herausnehmbarer Speicherkarte

TECHNISCHE DATEN

• Versorgungsspannung:
• • 18VAC - zulässig 17-22VAC
  • 12VDC - zulässig 10-15VDC
  • 24VDC - 22-26VDC zulässig
• Stromverbrauch: 100mA bei 18VAC (keine Last an AUX/TML-Ausgängen)
• 8 parametrische Eingänge
• 2 Relaisausgänge
• 8 Transistorausgänge mit offenem Kollektor
• 2 Stromversorgungsausgänge 1A
• Entfernung:
• • bis zu 1200m für RS485
  • bis zu 150m für RACS CLK/DTA und Wiegand
• Schutzart: IP20
• Betriebstemperatur: +5°C - +40°C
• Umweltklasse: I
• Abmessungen: 72x175x30mm
• Gewicht: 200g

Die Lizenzdatei, in der die Softwarebeschränkungen festgelegt sind, ist auf der mit dem Gerät gelieferten Speicherkarte vorinstalliert.
