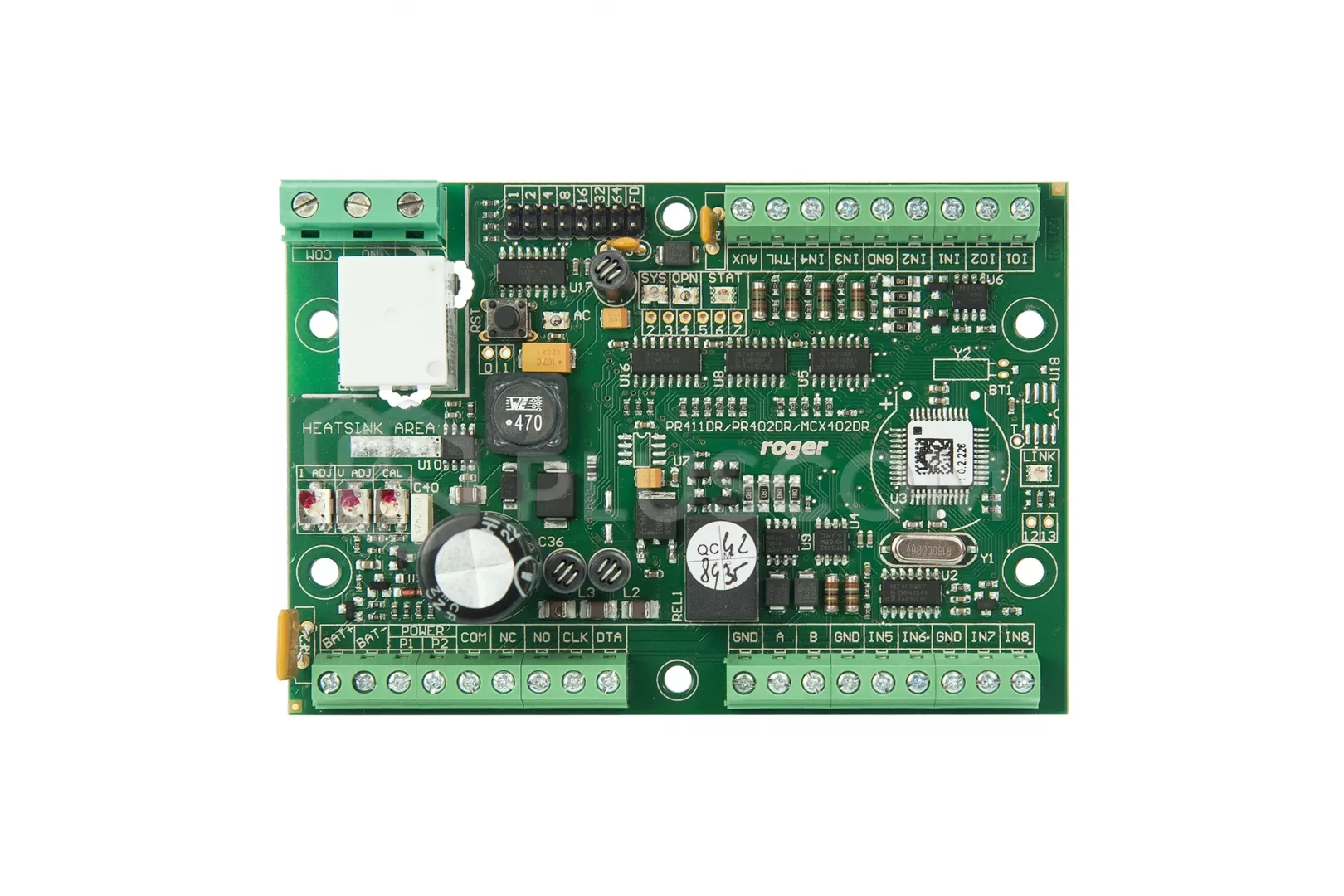

Roger MCX402-BRD 1 Durchgangsexpander

Roger MCX402-BRD 1 Durchgangsexpander

MCX402-BRD ist ein E/A-Expander für das RACS 5-System. Der Hauptzweck des Geräts ist es, 1 zweiseitigen Durchgang oder 2 einseitige Durchgänge mit Wiegand-Lesern zu betreiben.
Es funktioniert mit zwei Lesern der PRT-Serie (RACS CLK/DTA-Schnittstelle) oder zwei Wiegand-Lesern.
Die Wiegand-Schnittstelle kann für die Kommunikation mit Lesern und Terminals anderer Hersteller verwendet werden. Die Wiegand-Kommunikation wird über die Eingangsleitungen (IN1, IN2) des Expanders realisiert und ermöglicht den Betrieb von 1 Leser.
Die angeschlossenen Geräte können wie Leser der MCT-Serie verwendet werden, die direkt an den RS485-Bus des Controllers angeschlossen sind.

Der Expander verfügt über einen separaten Stromversorgungsausgang für 0,2 A Leser und einen Stromversorgungsausgang für 1,0 A Aktoren (Schloss, Sirene). Die Stromversorgungsausgänge und die programmierbaren Ausgänge sind gegen Überlast geschützt.
Die Kommunikation zwischen dem Erweiterungsmodul und dem MC16-Zutrittskontroller erfolgt über den RS485-Bus, an den bis zu 16 Geräte des RACS 5-Systems angeschlossen werden können, jedes mit einer individuellen Adresse im Bereich 100-115.

Der MCX402-BRD verfügt über eine eingebaute überwachte 1,5-A-Pufferstromversorgung und eine Reihe von programmierbaren E/A-Leitungen, darunter zwei Relaisausgänge.
Optional kann der Expander über einen 18 V/50 VA-Transformator versorgt und mit einem PS1A-LCK-Netzteilmodul ergänzt werden. In diesem Fall bietet der Bausatz zwei 1,0-A-Stromausgänge und zwei 0,2-A-Ausgänge.

MERKMALE

• Stromverteilung für Geräte am Übergang
• Erweiterung von 2 Übergängen zum RACS 5 System
• Unterstützung für zwei Wiegand-Leser (26-66bit)
• Unterstützung für 2 Leser der PRT-Serie (RACS 4)
• 8 NO/NC-Eingänge
• 1 Relaisausgang 1,5 A
• 1 Relaisausgang 5,0 A
• 2 Transistorausgänge 1,0 A
• 1 Stromversorgungsausgang 1,0 A
• 1 Leistungsausgang 0,2 A
• 18 VAC/12 VDC/24 VDC Spannungsversorgung
• überwachte Pufferstromversorgung 1,5 A
• 7 Ah Batteriebetrieb
• RS485-Kommunikation, keine Bustopologie erforderlich
• RS485-Schnittstelle
• Wiegand-Schnittstelle
• RACS CLK/DTA-Schnittstelle
• Schraubklemmen

TECHNISCHE DATEN

• Versorgungsspannung:
• • nominal 24VDC (22-26VDC)
  • Nennwert 18VAC (17-22VAC)
  • Nennwert 12VDC (10-15VDC)
• durchschnittliche Stromaufnahme 100mA
• Batterieladestrom: 300mA
• Entfernungen:
• • bis zu 1200 m RS485 Buslänge zwischen Controller und Expander
  • bis zu 150 m zwischen Expander und PRT- oder Wiegand-Terminals
• Umweltklasse: I
• Schutzart: IP20
• Arbeitstemperatur: +5°C ~ +40°C
• Abmessungen: 80x115x28mm
• Gewicht: 100g
