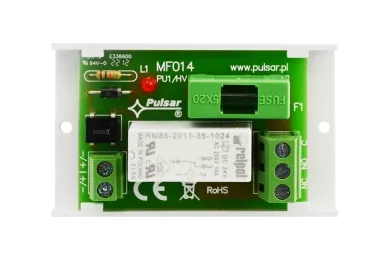

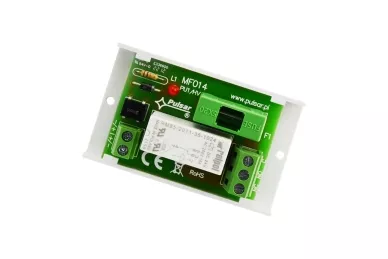

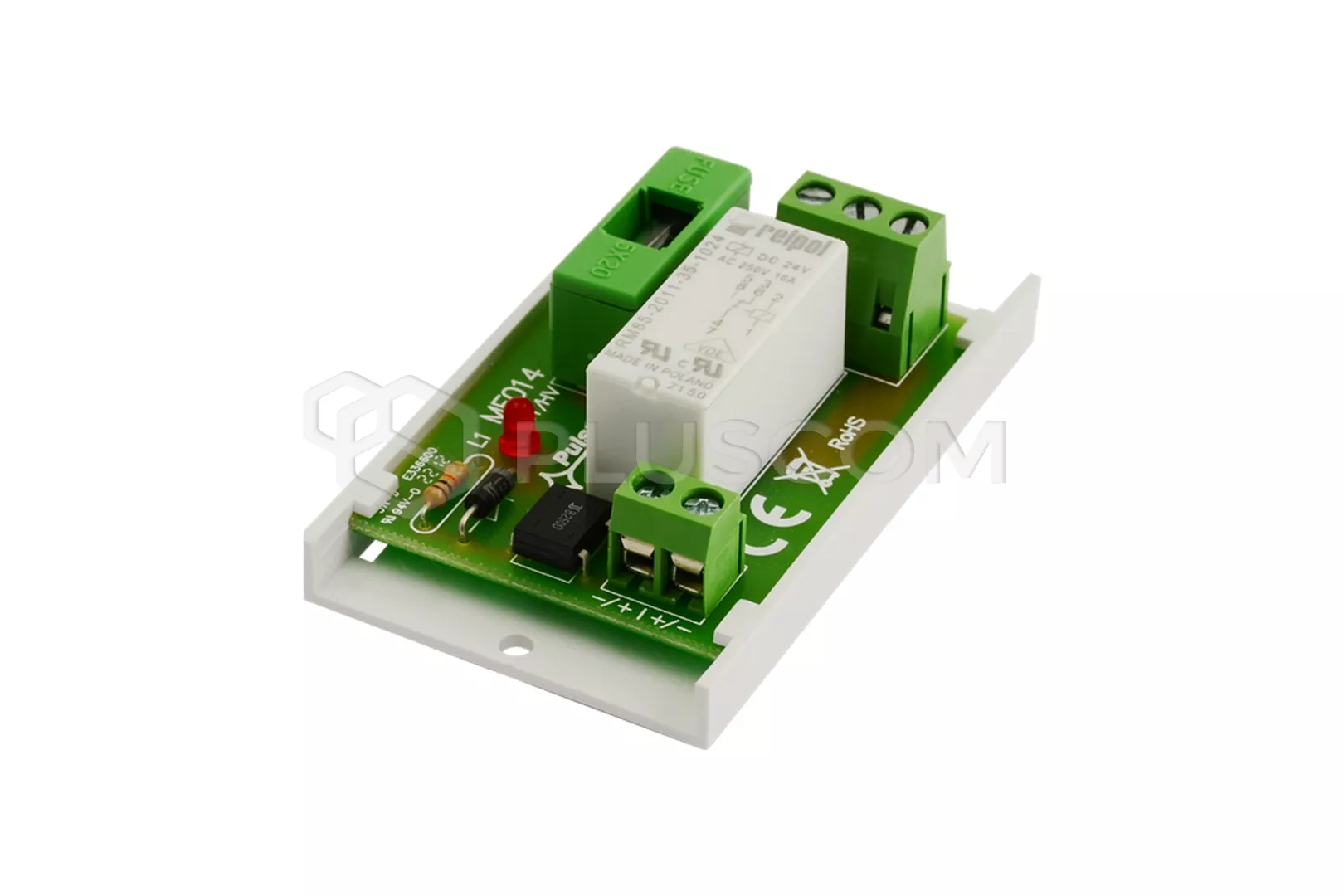

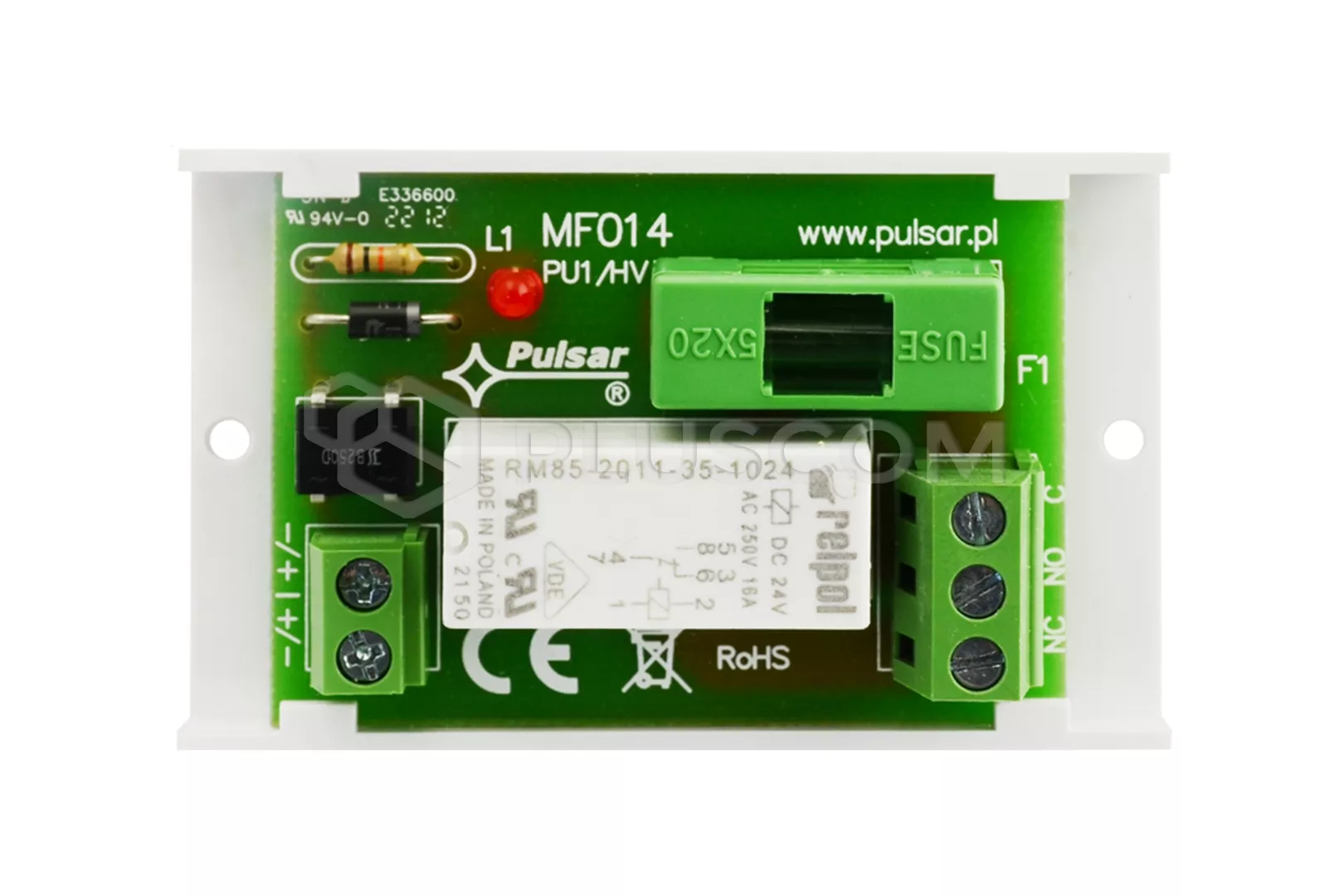

Relaismodul Pulsar AWZ 517

AWZ517 Relaismodul mit Sicherung in C/NC/NO-Relaisschaltung (PU1/HV/24V-Relaismodul)

ANWENDUNG:
Das PU1/HV/24V-Relaismodul AWZ 517 ist für den Einsatz in Niederspannungsanlagen vorgesehen. Es dient zur Steuerung, Signalisierung von Zuständen z.B. in Alarmanlagen, Zutrittskontrollsystemen. Kann zur Steuerung von Geräten mit hoher Stromaufnahme über OC-Ausgänge von Alarmanlagen verwendet werden. Darüber hinaus bietet es eine galvanische Trennung von Signalen, Stromquellen in Bezug auf die Modulausgänge. Es verfügt über eine 6,3A-Sicherung im C/NC/NO-Kreis des Relais.. Eine LED zeigt den Betrieb des Relais an.

TECHNISCHE DATEN:

• Spannung der Relaisspule: 20-32V DC/AC
• Spulenstrom: 16,7mA 24V DC
• Anzahl der Relais: 1
• Spulenwiderstand: 1440 OHM (-/+10%)
• Leistung der Spule: 400mW
• Ein/Aus-Zeit: 15ms/8ms (-/+5%)

• Relaiskontaktlast: max. 30V DC, 250V AC, max. Stromstärke: 6A
• Abmessungen: 70x43x23(h)mm
• Gewicht: 0,06g


MONTAGE:
Das Relais hat kein offenes Gehäuse. Es wird daher empfohlen, das Modul in einem Gehäuse, Schrank oder Kasten in der Nähe der Schalttafel oder des gesteuerten Geräts unterzubringen. Für die Montage kann das integrierte Klebeband verwendet werden oder es können die Löcher für die Verschraubung des Streifens mit dem Boden genutzt werden.

Relaismodul Pulsar AWZ 517

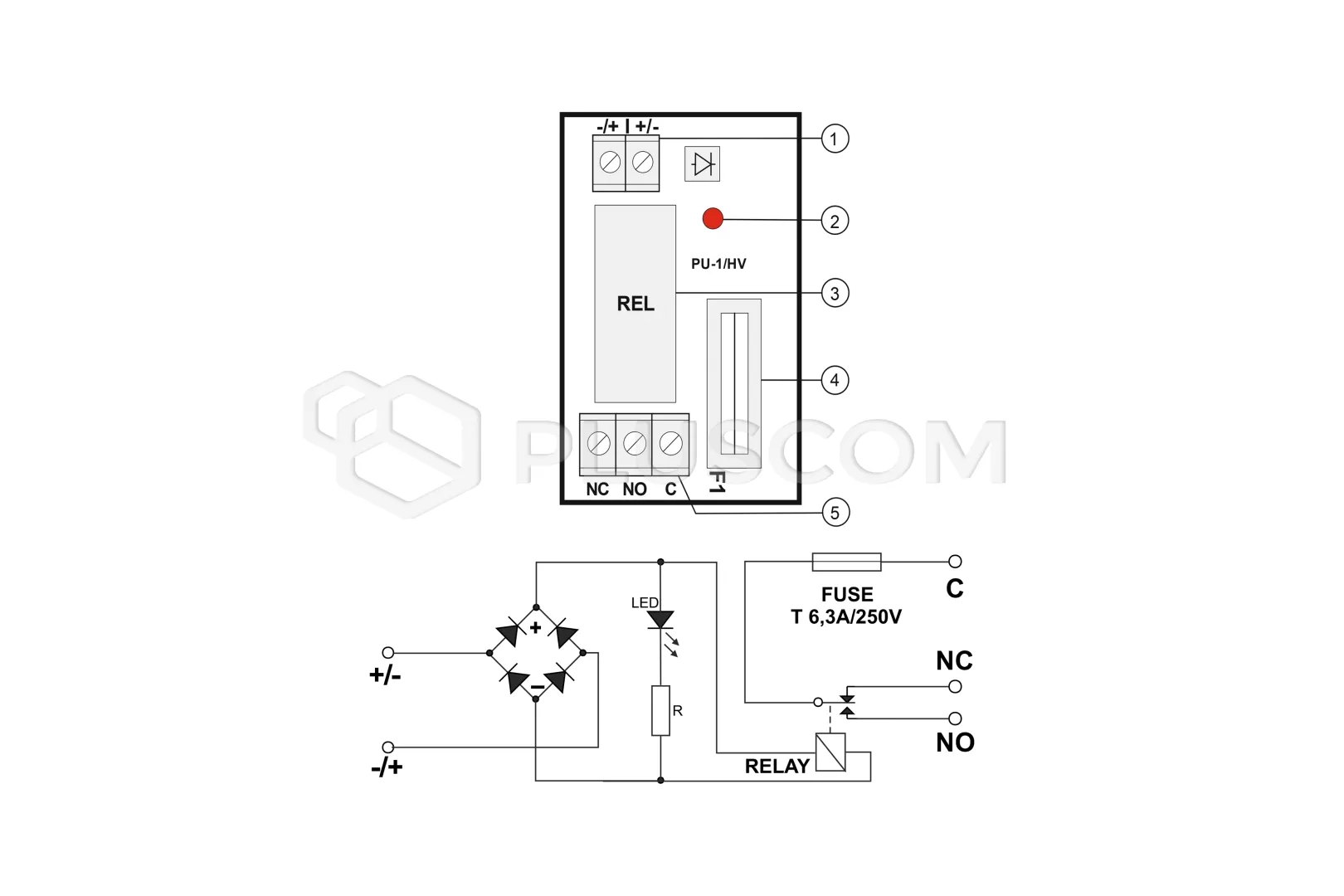

BESCHREIBUNG DES MODULS: Modul-Eingangsklemmen LED zeigt den Betrieb des Relais an Relais Sicherung Relais-Ausgangsklemmen MODULKLEMMEN: +/-, Relaisbetrieb Steuerspannungseingänge C - gemeinsame Klemme des Relais NO - normalerweise offene Klemme des Relais NC - Normalerweise geschlossene Klemme des Relais
