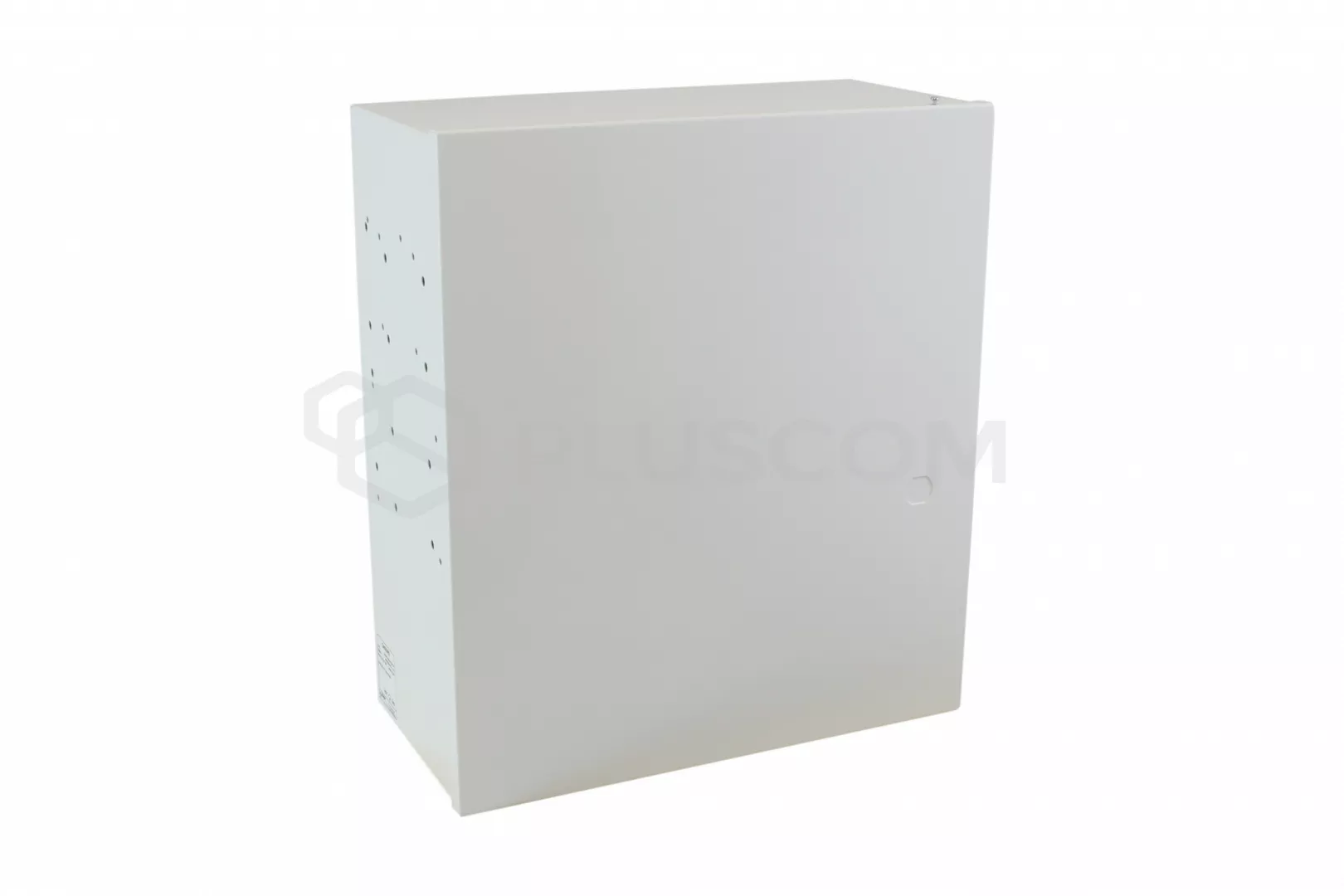

Gehäuse Pulsar AWO301PU für Schalttafeln

Pulsar AWO301PU-Gehäuse

Pulsar AWO301PU Aufputz-Gehäuse 24/80/DS/PUSTA ist für die Montage vorgesehen:

• Bedienfeldplatine und optionalen Zusatzmodulen
• der Systemsteuerung KD und zusätzlicher Module

• Funk, GSM-Sender
• Pufferstromversorgungsmodul
• die folgenden Transformatoren können in das Gehäuse eingebaut werden: TRP50, TRP80, TRZ50, TRZ80.

• andere spezielle Geräte

Gehäuse Pulsar AWO301PU für Schalttafeln

Gehäuse Pulsar AWO301PU für Schalttafeln

Das Gehäuse verfügt über Platz für eine 12V/24Ah-Batterie. Ebenfalls standardmäßig enthalten ist Manipulationsschutz in Form eines Gehäuse-Öffnungssensors



TECHNISCHE DATEN

• Platz für TRP50, TRP80, TRZ50, TRP80 Transformator

• Platz für die Batterie: 12V/24Ah
• Manipulationsschutz: YES
• Material: 0,7 mm starkes Blech, Farbe RAL9003
• Dichtheit: IP20

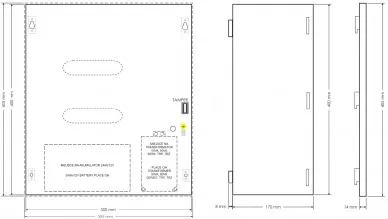

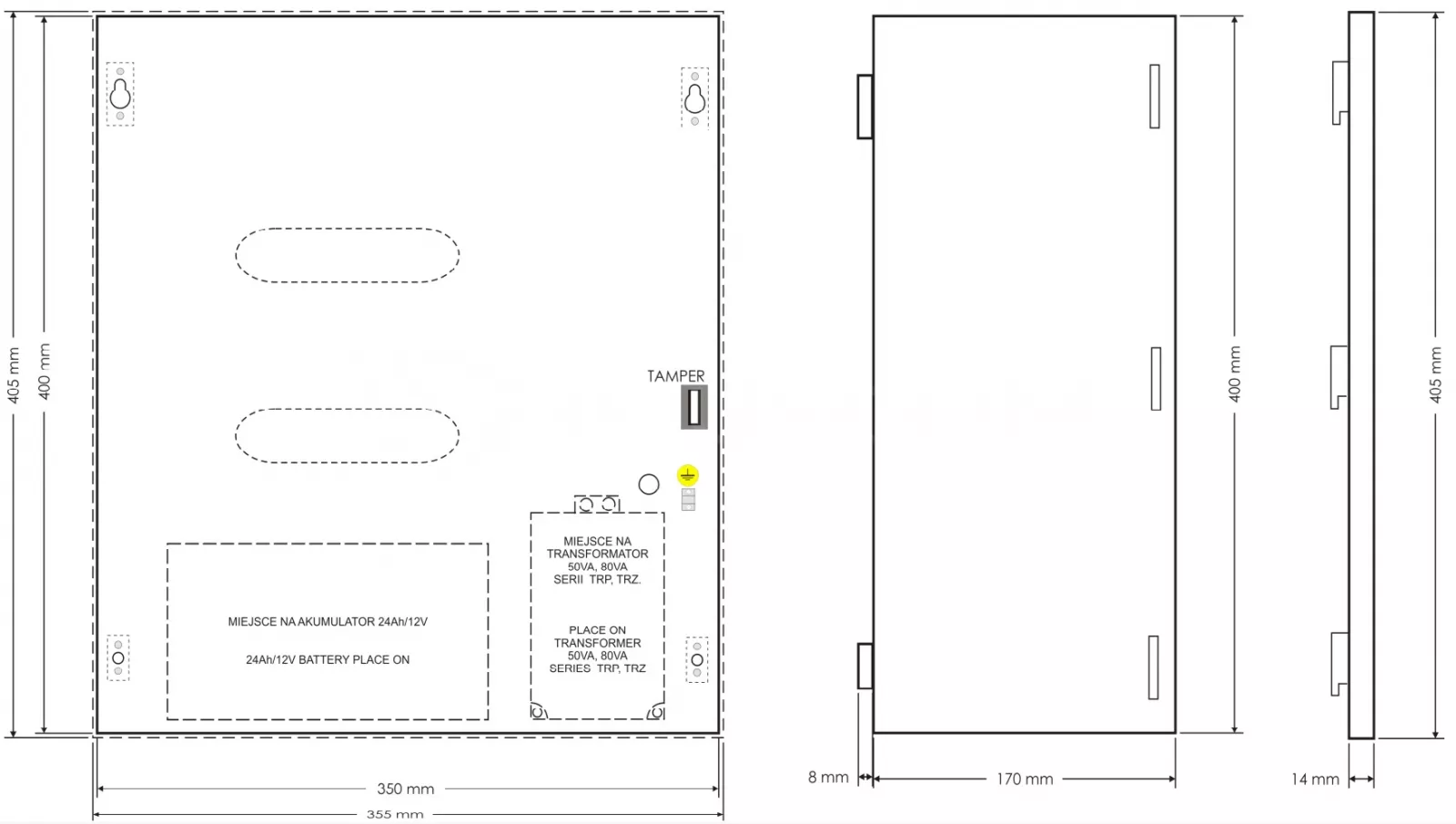

• Innenmaße: 350x400x170mm
• Verschluss: 4x geschraubt, optionales Schloss
• Abstand von der Wand 8mm

Das Gehäuse eignet sich hervorragend für die Montage des Steuergerätes SATEL

• CA10, VERSA10,15, INTEGRA 24, 32, 64, 128 + 6x CA64E ( SM)
• CA10, VERSA10,15, INTEGRA 24, 32, 64, 128 + 5x CA64 ( EPS, O-OC, O-ROC, O-R, VGM- 16,
  SR, ADR, ACC-KP-PS)
• 6x CA64 ( EPS, O-OC, O-ROC, O-R, VGM- 16, SR, ADR, ACC-KP-PS)
• 3x CA64 ( PP, OPS-OC, OPS-R, OPS-ROC) + CA64 ( EPS, O-OC, O-ROC, O-R, VGM-16,
  SR, ADR, ACC-KP-PS) + 3x CA64E (SM)

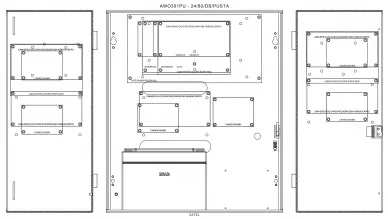

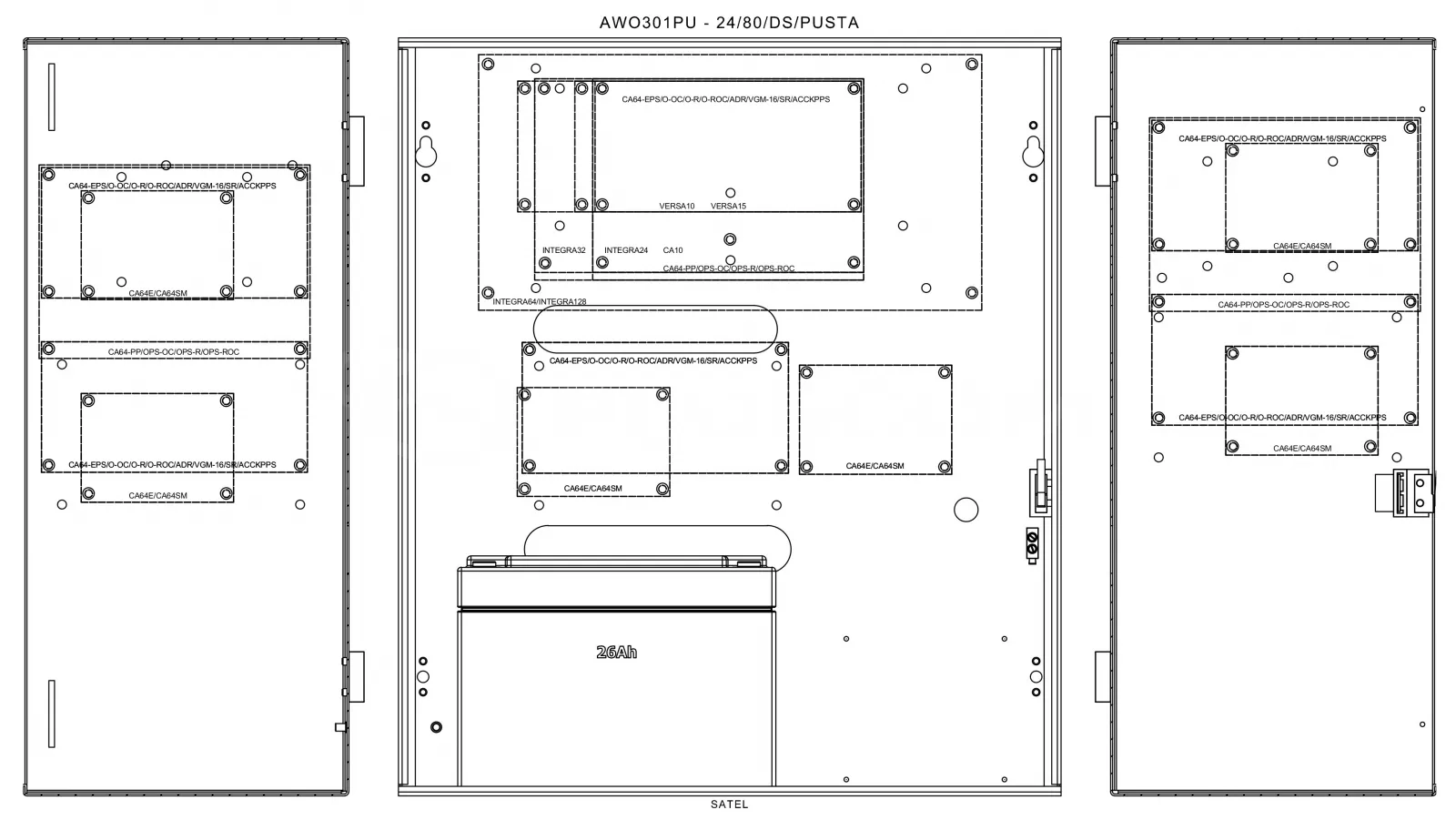

Beispiel für die Anordnung von SATEL-Schalttafeln in einem Schaltschrank

Andere Bedienteile, die in dieses Gehäuse eingebaut werden können:

DSC:
PC1616, 1832, 1864, 4020, 6010, 4x ( 4108, 5108, 6108, 5100, 4116, 5208) + 3x ( 5204, 5400, 5200, 5580, 4216, 6216, 6400)
Module:
(4204, 6204) + 4x (4108, 5108, 6108, 5100, 4116, 5208) + 3x (5204, 5400, 5200, 5580, 4216, 6216, 6400)
