Relaismodul Pulsar AWZ 510

6,93 EUR enthält 19.00% VAT
Sofort verfügbar. Wir liefern Morgen!
Lieferfrist: 3 - 5 tage
Produkt-Code: #10637
Produzent: Pulsar
  • Anzahl der Relais: 1
  • Spulenstrom: 33mA 12V DC
  • Kontaktbelastung: 1A 30V DC
  • Spulenspannung: 10-16V DC/AC
  • Absicherung: 1,5A-Sicherung im C/NC/NO-Relaiskreis

Lieferung und Steuer:
Deutschland VAT: 19.00% ändern
Lieferkosten von:
10,84 EUR

Formen der Bezahlung:

Ergänzende Produkte: Ergänzende Produkte
Relaismodul Pulsar AWZ 514 Relaismodul Pulsar AWZ 512 Relaismodul Pulsar AWZ 517 Relaismodul PU2/HV Pulsar AWZ625 Relaismodul PU4/HV Pulsar AWZ626

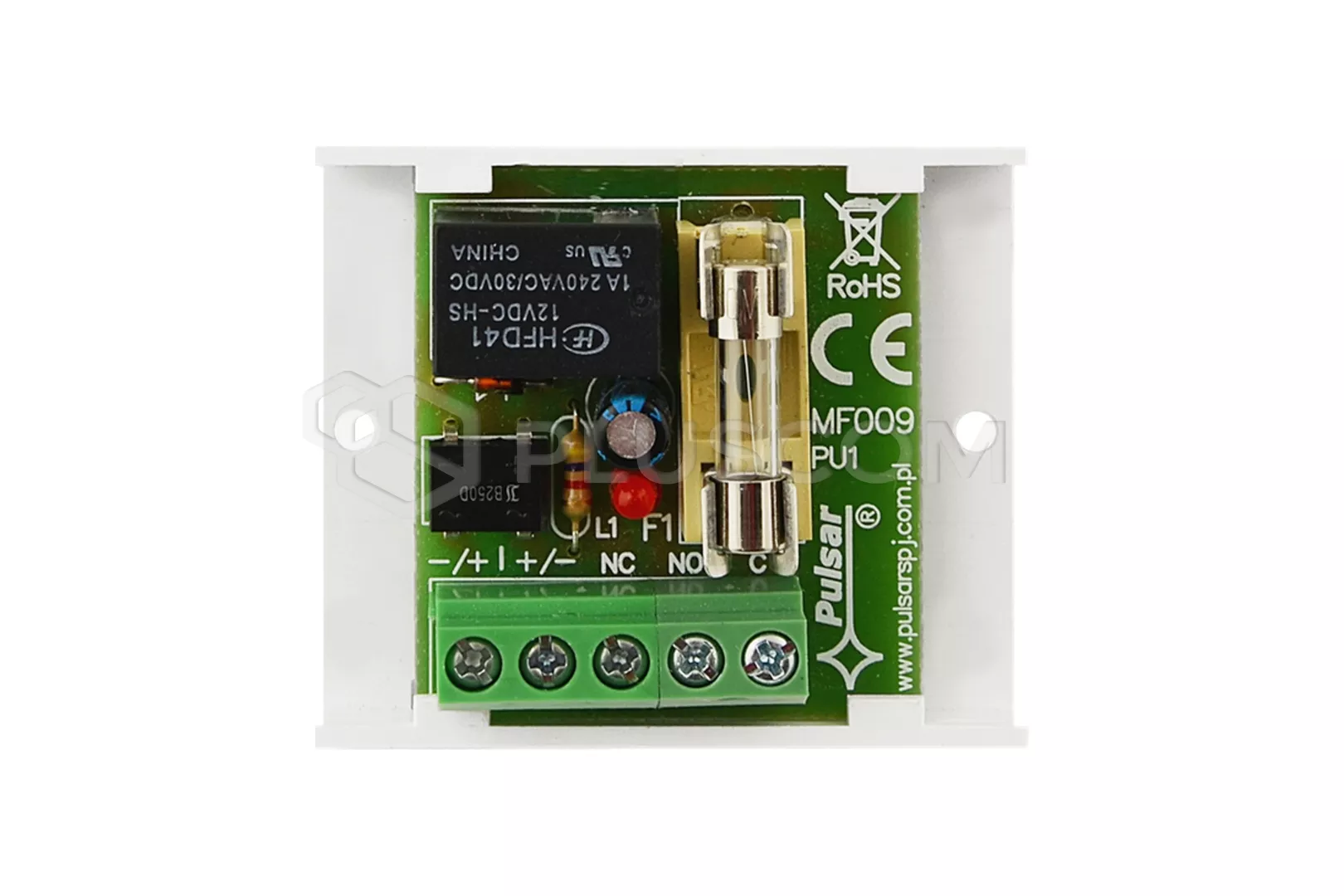

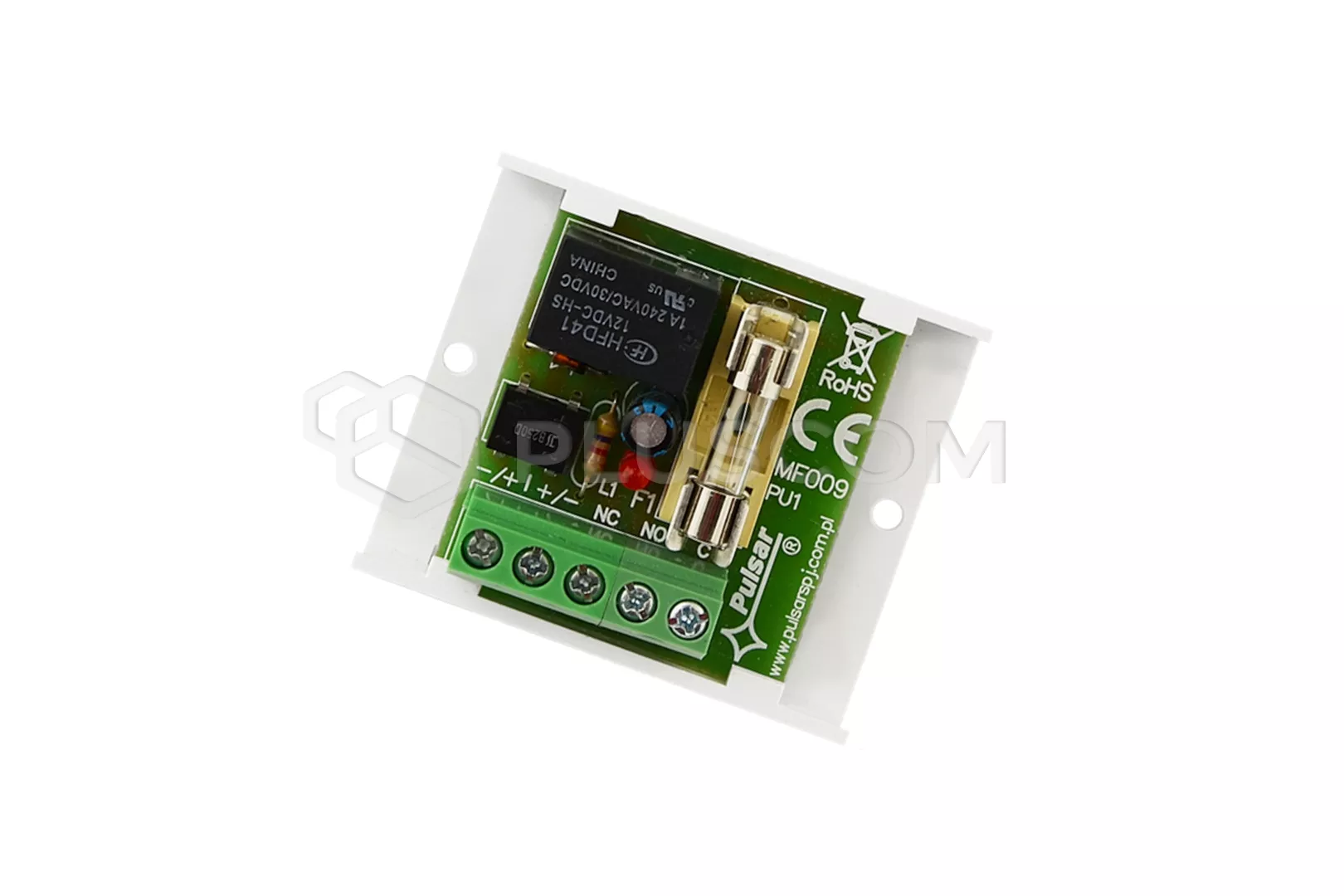

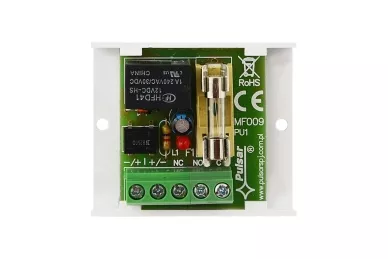

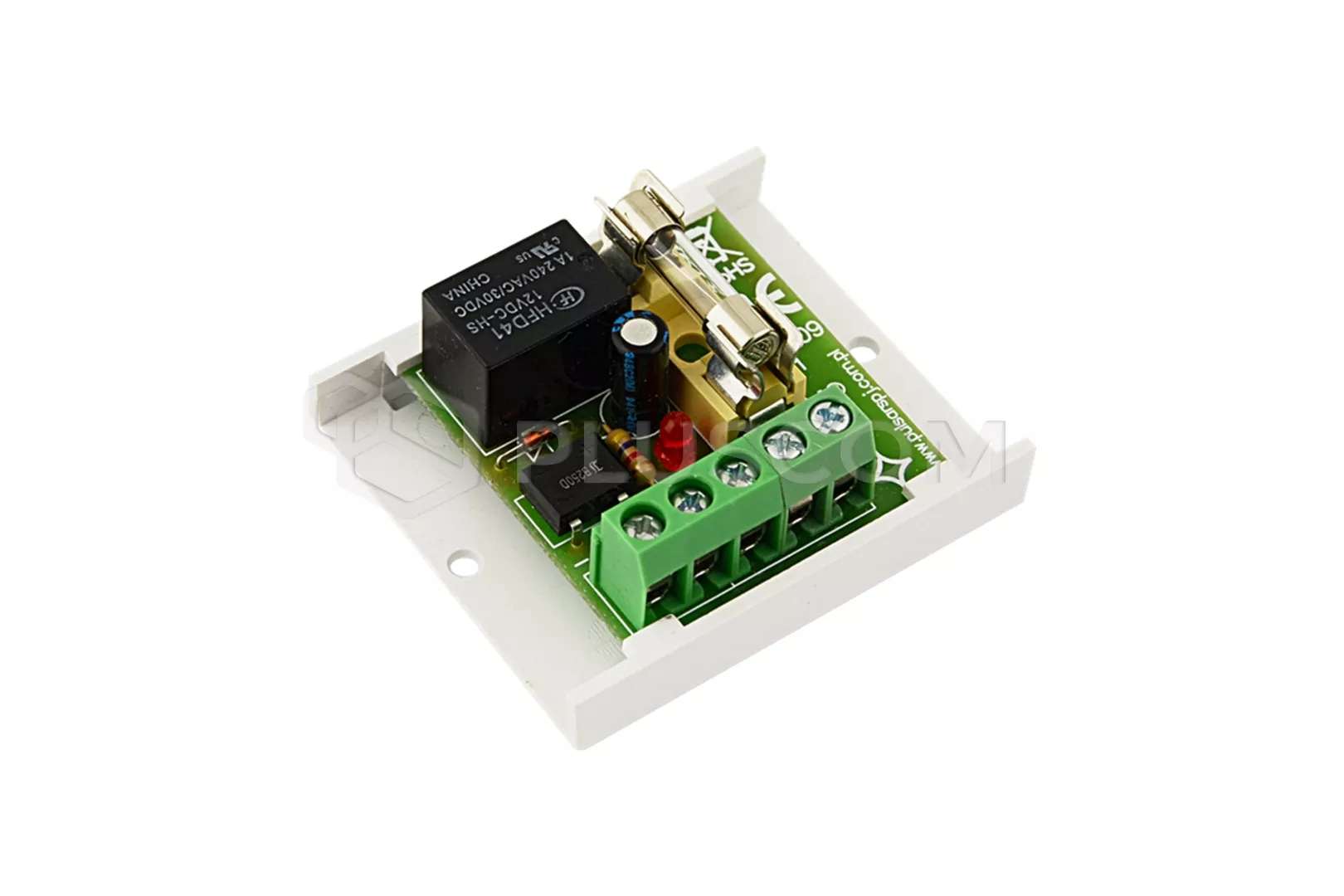

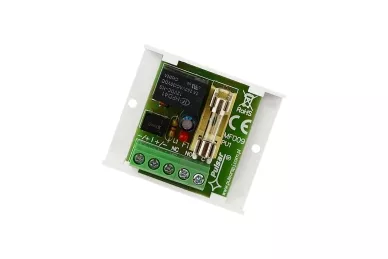

Relaismodul AWZ510 mit Sicherung in C/NC/NO-Relaisschaltung (Relaismodul PU1)

Relaismodul Pulsar AWZ 510

Relaismodul Pulsar AWZ 510


ANWENDUNG:

Das Relaismodul PU1 AWZ 510 ist für den Einsatz in Niederspannungsanlagen vorgesehen. Es dient zur Steuerung und Signalisierung von Zuständen, z.B. in Alarm- und Zutrittskontrollsystemen. Kann zur Steuerung von Geräten mit hoher Stromaufnahme über OC-Ausgänge von Alarmanlagen verwendet werden. Darüber hinaus bietet es eine galvanische Trennung von Signalen, Stromquellen im Verhältnis zu den Modulausgängen. Es hat eine serielle Sicherung in der Relaisschaltung. Eine LED zeigt den Betrieb des Relais an.

TECHNISCHE DATEN:

  • Spannung der Relaisspule: 10-16V DC/AC
  • Spulenstrom: 33mA 12V DC
  • Anzahl der Relais: 1
  • Spulenwiderstand: 360 OHM (-/+10%)
  • Leistung der Spule: 400mW
  • Ein/Aus-Zeit: 15ms/8ms (-/+5%)
  • Belastung der Relaiskontakte: max. 30V DC, 50V AC, Stromstärke: 1A
  • Abmessungen: 50x43x20mm
  • Gewicht: 0,04g
Relaismodul Pulsar AWZ 510

Relaismodul Pulsar AWZ 510


MONTAGE:

Das Relais hat kein offenes Gehäuse. Es wird daher empfohlen, das Modul in einem Gehäuse, Schrank oder Kasten in der Nähe der Schalttafel oder des gesteuerten Geräts unterzubringen. Für die Montage kann das integrierte Klebeband verwendet werden oder es können die Löcher für die Verschraubung des Streifens mit dem Boden genutzt werden.

Relaismodul Pulsar AWZ 510

Relaismodul Pulsar AWZ 510

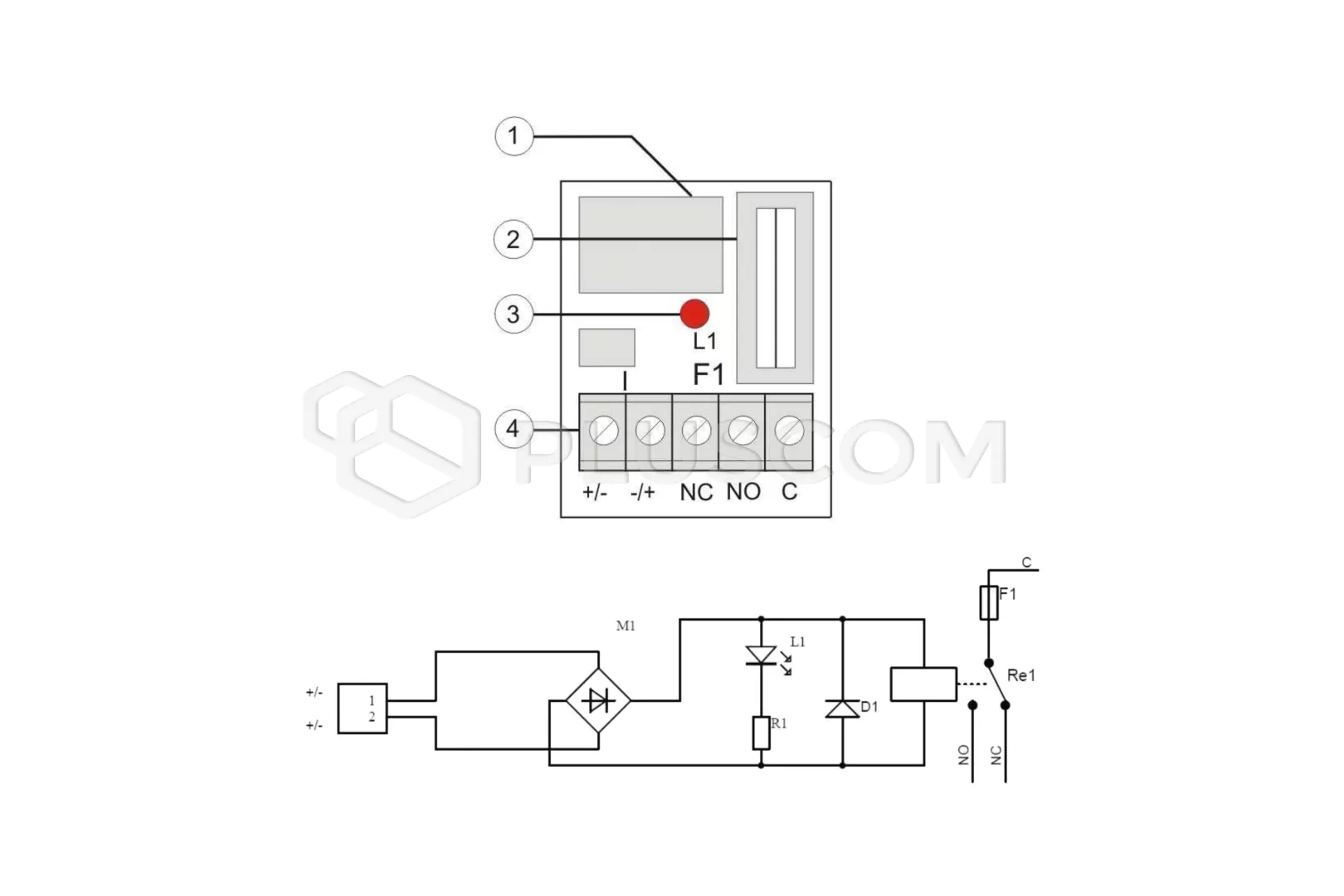

BESCHREIBUNG DES MODULS:
  1. Relais
  2. Sicherung
  3. LED zeigt den Betrieb des Relais an
  4. Modulklemmen
MODULKLEMMEN:
  • +/-, Relaisbetrieb Steuerspannungseingänge
  • C - gemeinsame Klemme des Relais
  • NO - normalerweise offene Klemme des Relais
  • NC - Normalerweise geschlossene Klemme des Relais
