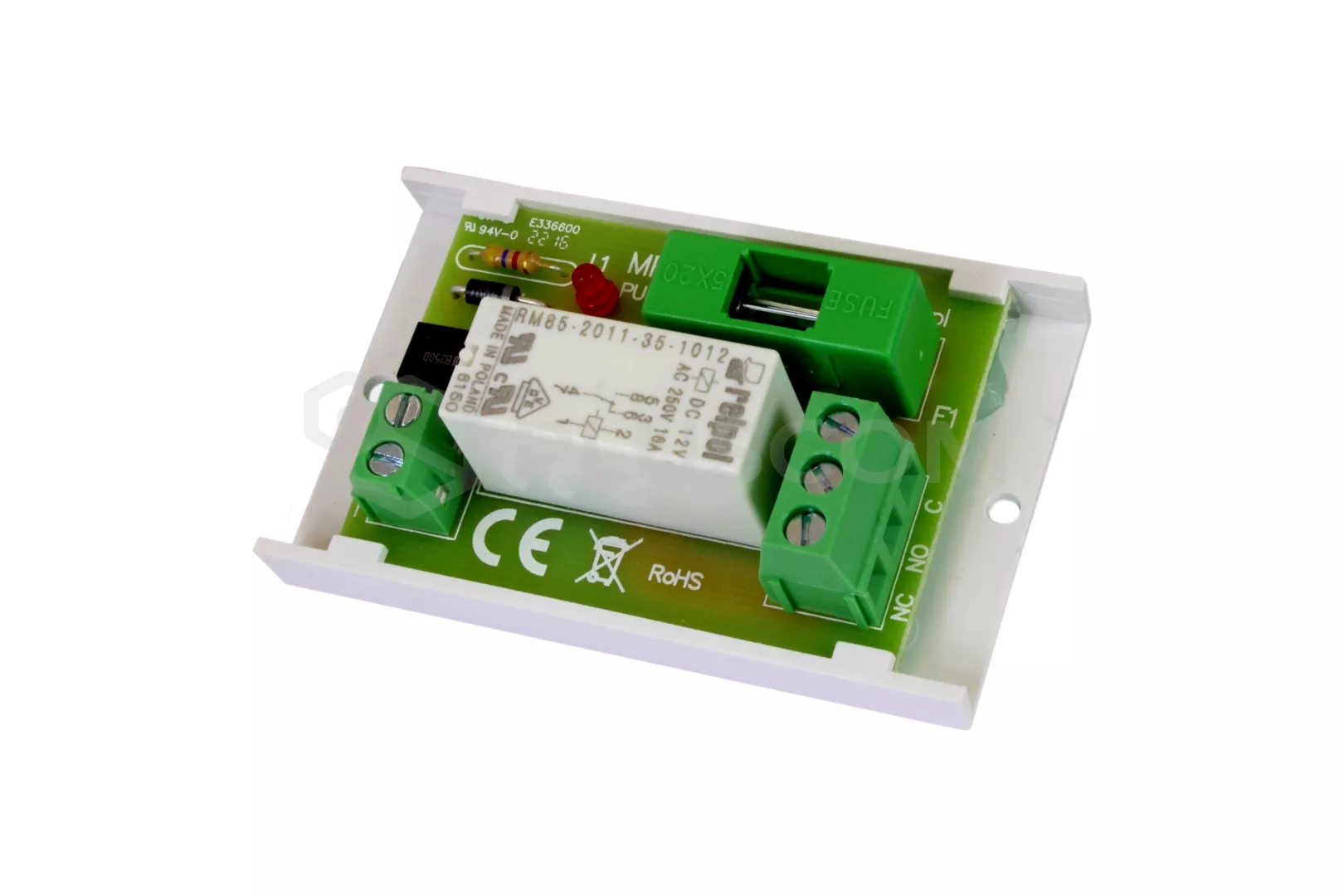

Relaismodul Pulsar AWZ 514

Relaismodul AWZ514 mit Sicherung in C/NC/NO-Relaisschaltung (Relaismodul PU1/HV)

ANWENDUNG:
Das Relaismodul PU1/HV AWZ 514 ist für den Einsatz in Niederspannungsanlagen vorgesehen. Es dient zur Steuerung, Signalisierung von Zuständen wie z. B.. in Alarmanlagen, Zutrittskontrollsystemen. Kann zur Steuerung von Geräten mit hohem Stromverbrauch über OC-Ausgänge von Alarmanlagen verwendet werden. Darüber hinaus bietet es eine galvanische Trennung von Signalen, Stromquellen in Bezug auf die Modulausgänge. Es verfügt über eine 6A-Sicherung im C/NC/NO-Kreis des Relais.. Eine LED zeigt den Betrieb des Relais an.

TECHNISCHE DATEN:

• Spannung der Relaisspule: 10-16V DC/AC
• Spulenstrom: 33mA 12V DC
• Anzahl der Relais: 1

• Belastung der Relaiskontakte: max. 30V DC, 250V AC, maximaler Strom: 6A
• Abmessungen: 70x43x23(h)mm
• Gewicht: 40g


MONTAGE:

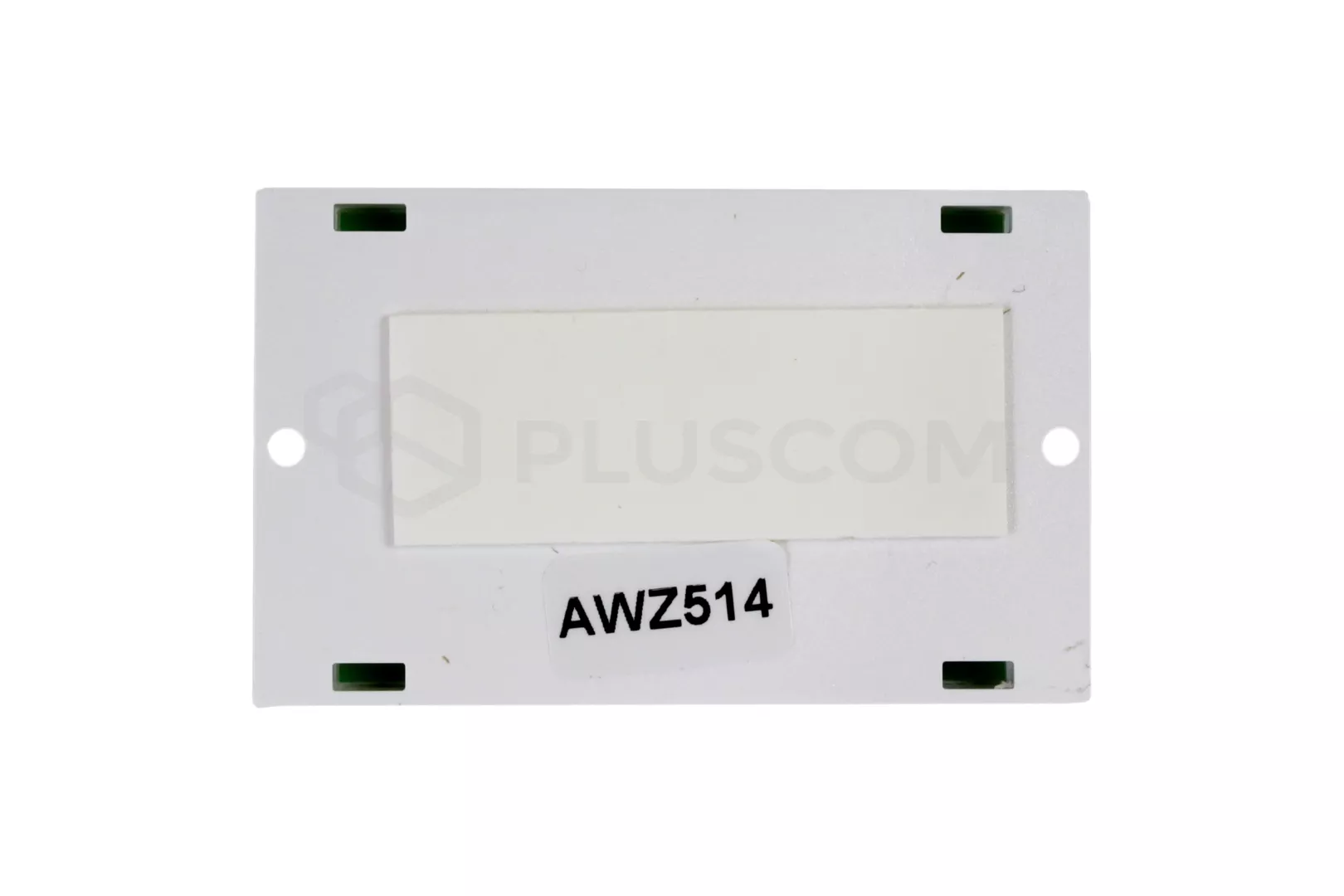

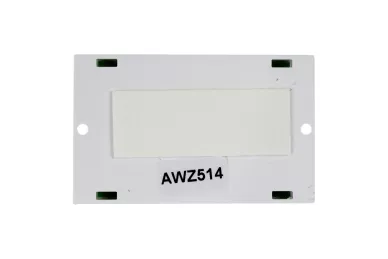

Das Relais hat kein Gehäuse, sondern eine offene Bauweise. Es wird daher empfohlen, das Modul in einem Gehäuse, Schrank oder Kasten in der Nähe der Schalttafel oder des gesteuerten Geräts unterzubringen. Für die Montage kann das integrierte Klebeband verwendet werden, oder es können die Löcher für die Verschraubung der Leiste am Boden genutzt werden.

Relaismodul Pulsar AWZ 514

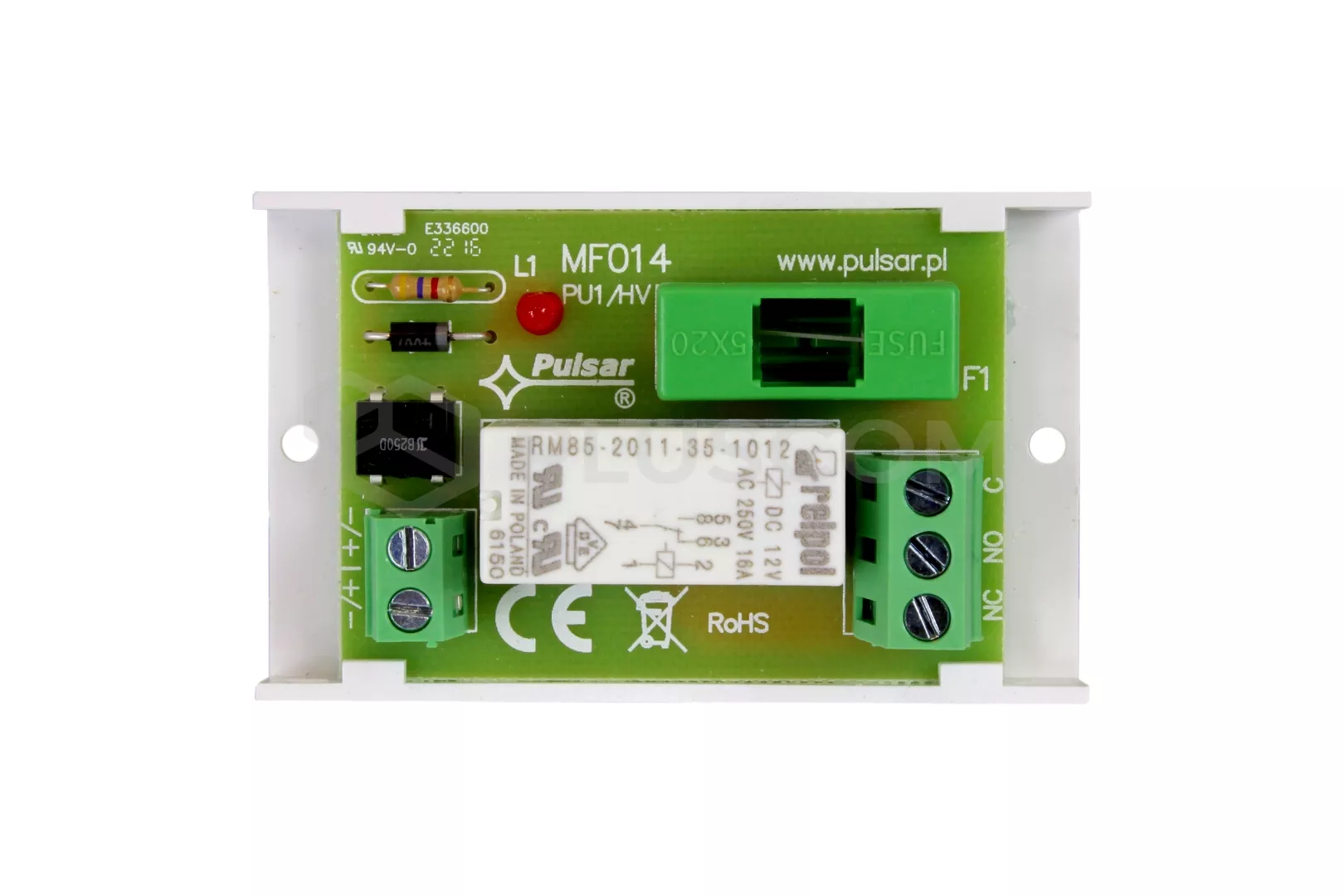

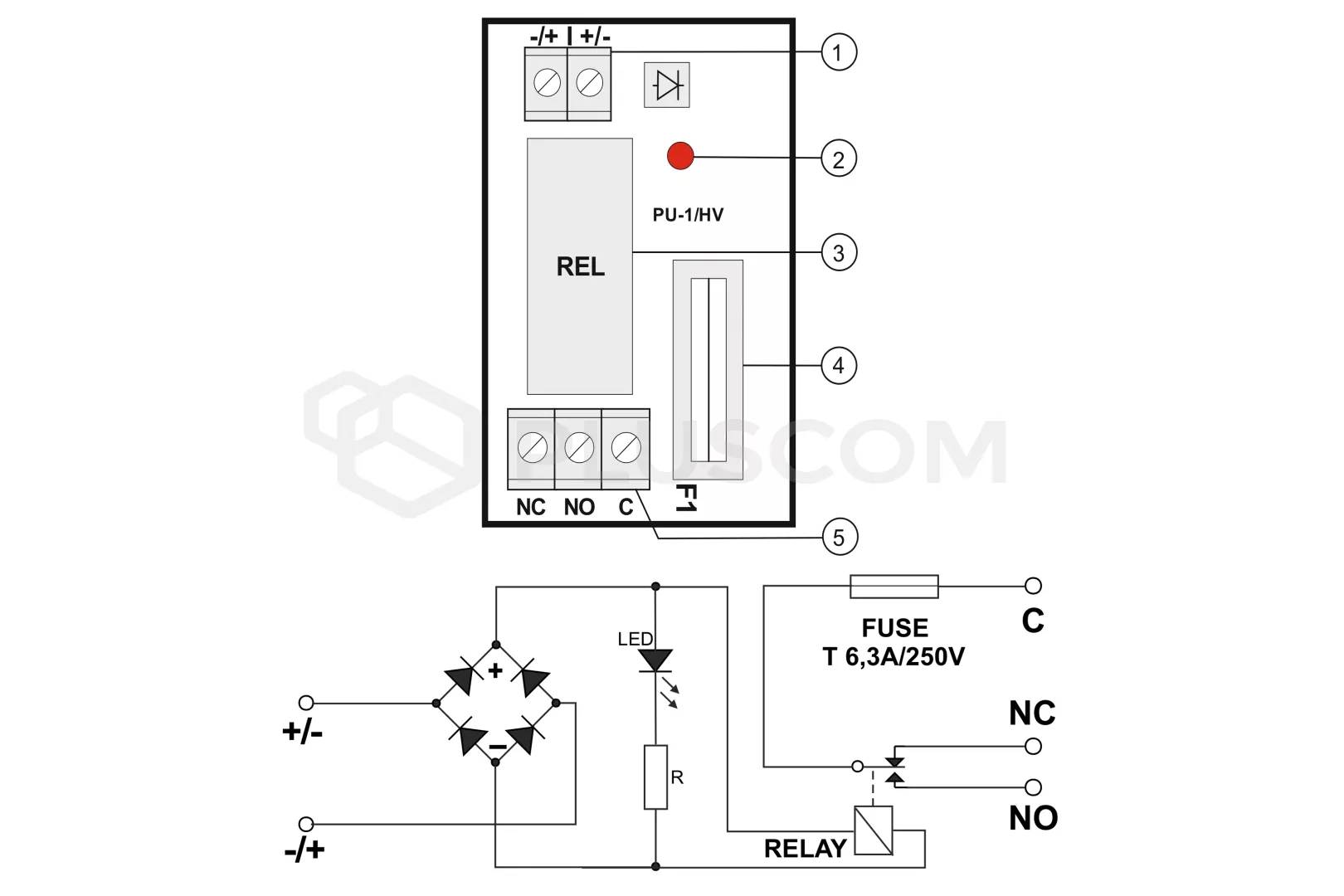

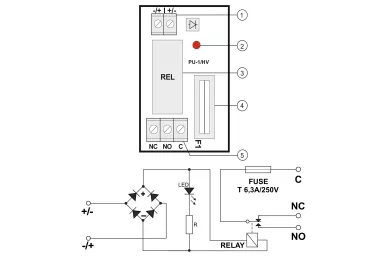

BESCHREIBUNG DES MODULS: Modul-Eingangsklemmen LED zeigt den Betrieb des Relais an Relais Sicherung Relais-Ausgangsklemmen MODULKLEMMEN: +/-, Relaisbetrieb Steuerklemmen C - gemeinsame Klemme des Relais NO - normalerweise offene Klemme des Relais NC - Normalerweise geschlossene Klemme des Relais
