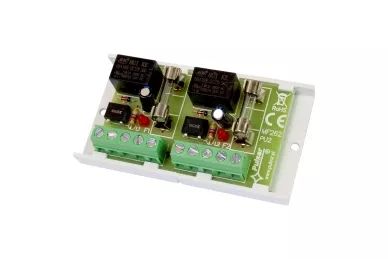

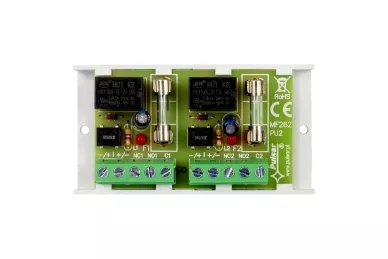

Relaismodul Pulsar AWZ 512

Relaismodul AWZ512 mit Sicherung in C/NC/NO-Relaisschaltung (Relaismodul PU2)

ANWENDUNG:
Das Relaismodul MS AWZ 512 ist für den Einsatz in Niederspannungsanlagen vorgesehen. Es dient zur Steuerung und Signalisierung von Zuständen, z.B. in Alarm- und Zutrittskontrollsystemen. Kann zur Steuerung von Geräten mit hoher Stromaufnahme über OC-Ausgänge von Alarmanlagen verwendet werden. Darüber hinaus bietet es eine galvanische Trennung von Signalen, Stromquellen im Verhältnis zu den Modulausgängen. Es verfügt über eine 1,5A-Sicherung im C/NC/NO-Kreis des Relais. (FUSE, R-). Eine LED zeigt den Betrieb des Relais an.

TECHNISCHE DATEN:

• Spannung der Relaisspule: 10-16V DC
• Spulenstrom: 30mA 12V DC
• Anzahl der Relais: 2

• Belastung der Relaiskontakte: max 30V DC, 50V AC, max Strom: 1A
• Abmessungen: 80x43x20(h)mm
• Gewicht: 40g


MONTAGE:

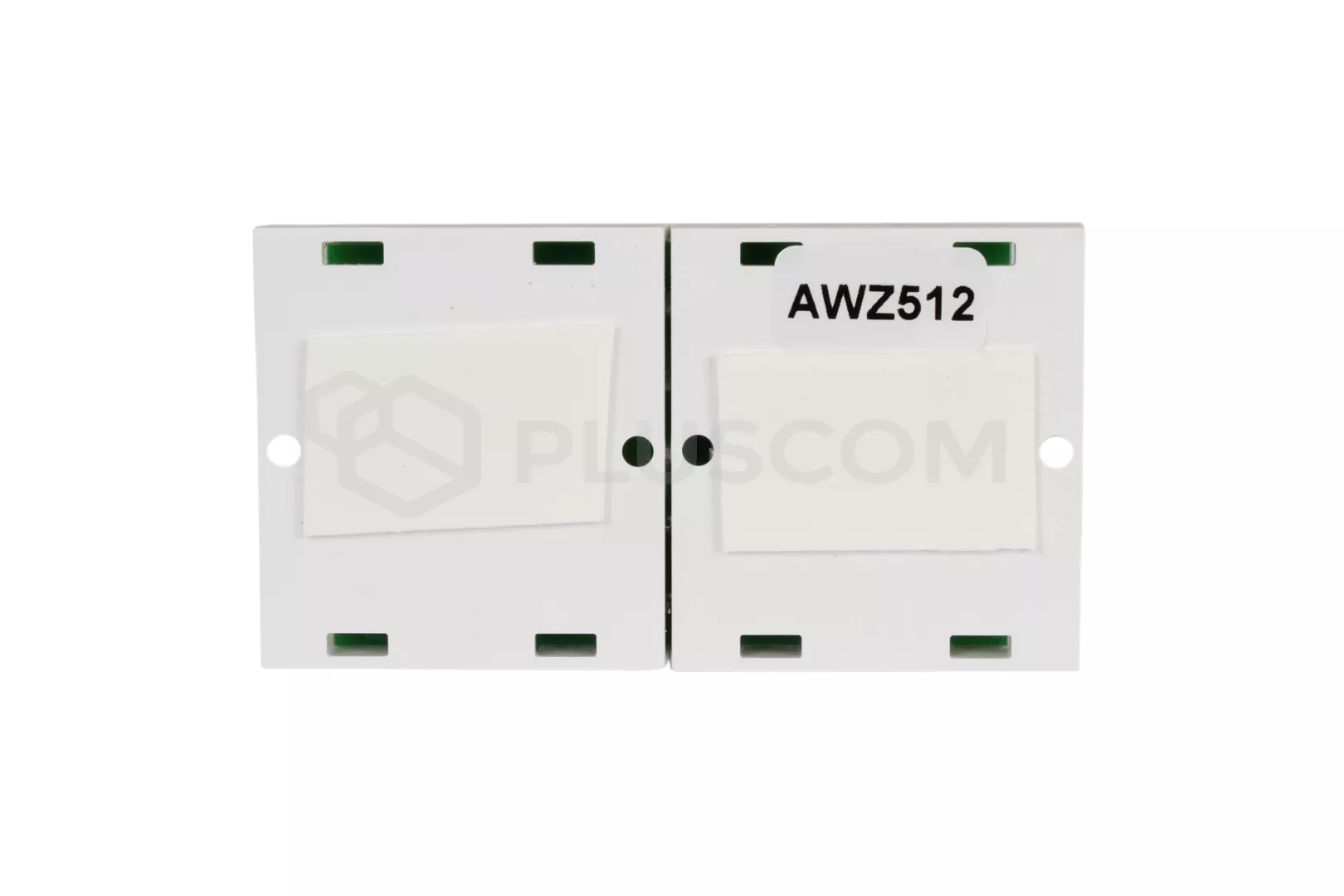

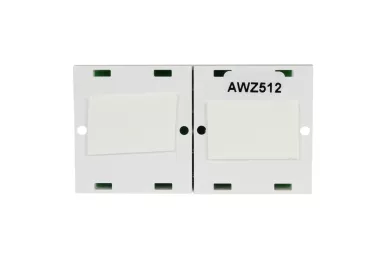

Das Relais hat kein offenes Gehäuse. Es wird daher empfohlen, das Modul in einem Gehäuse, Schrank oder Kasten in der Nähe der Schalttafel oder des gesteuerten Geräts unterzubringen. Für die Montage kann das integrierte Klebeband verwendet werden, oder es können die Löcher für die Verschraubung der Leiste am Boden genutzt werden.

Relaismodul Pulsar AWZ 512

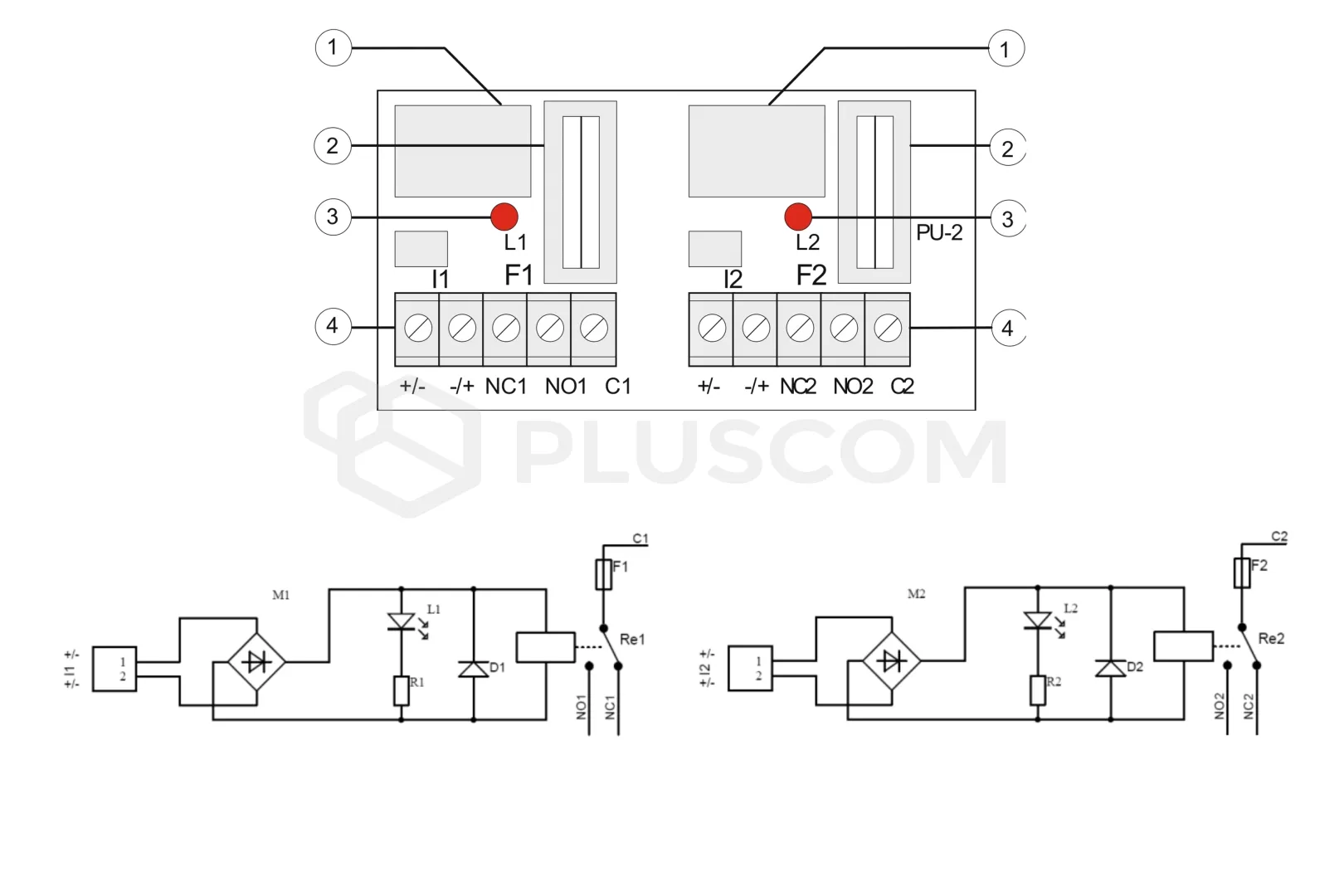

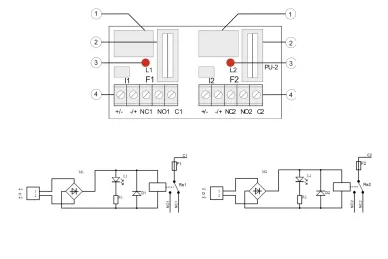

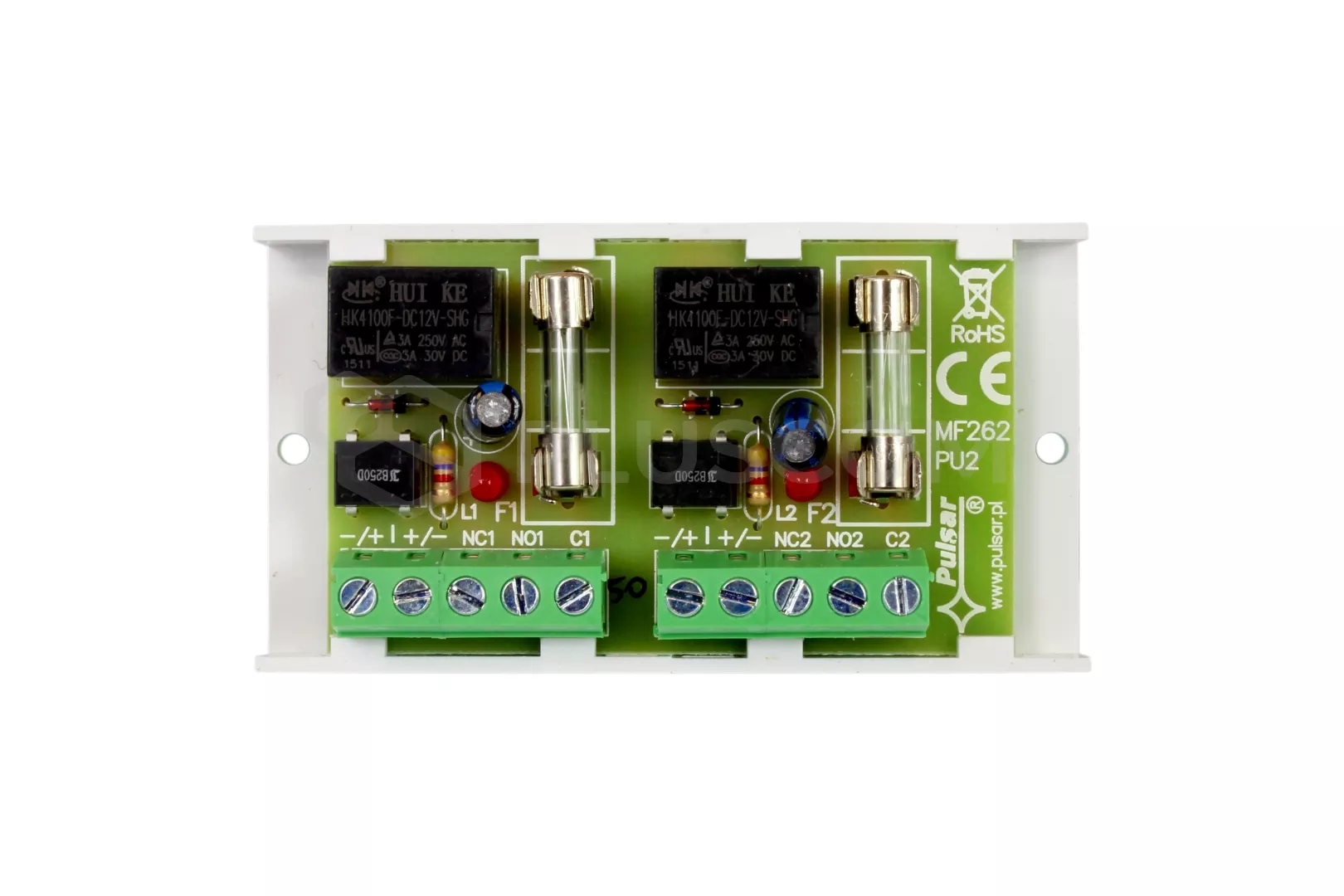

BESCHREIBUNG DES MODULS: Relais Sicherung LED zeigt den Betrieb des Relais an Modulklemme MODULKLEMMEN: +/-, Relaiskontrollklemmen C - gemeinsame Klemme des Relais NO - normalerweise offene Klemme des Relais NC - Normalerweise geschlossene Klemme des Relais
