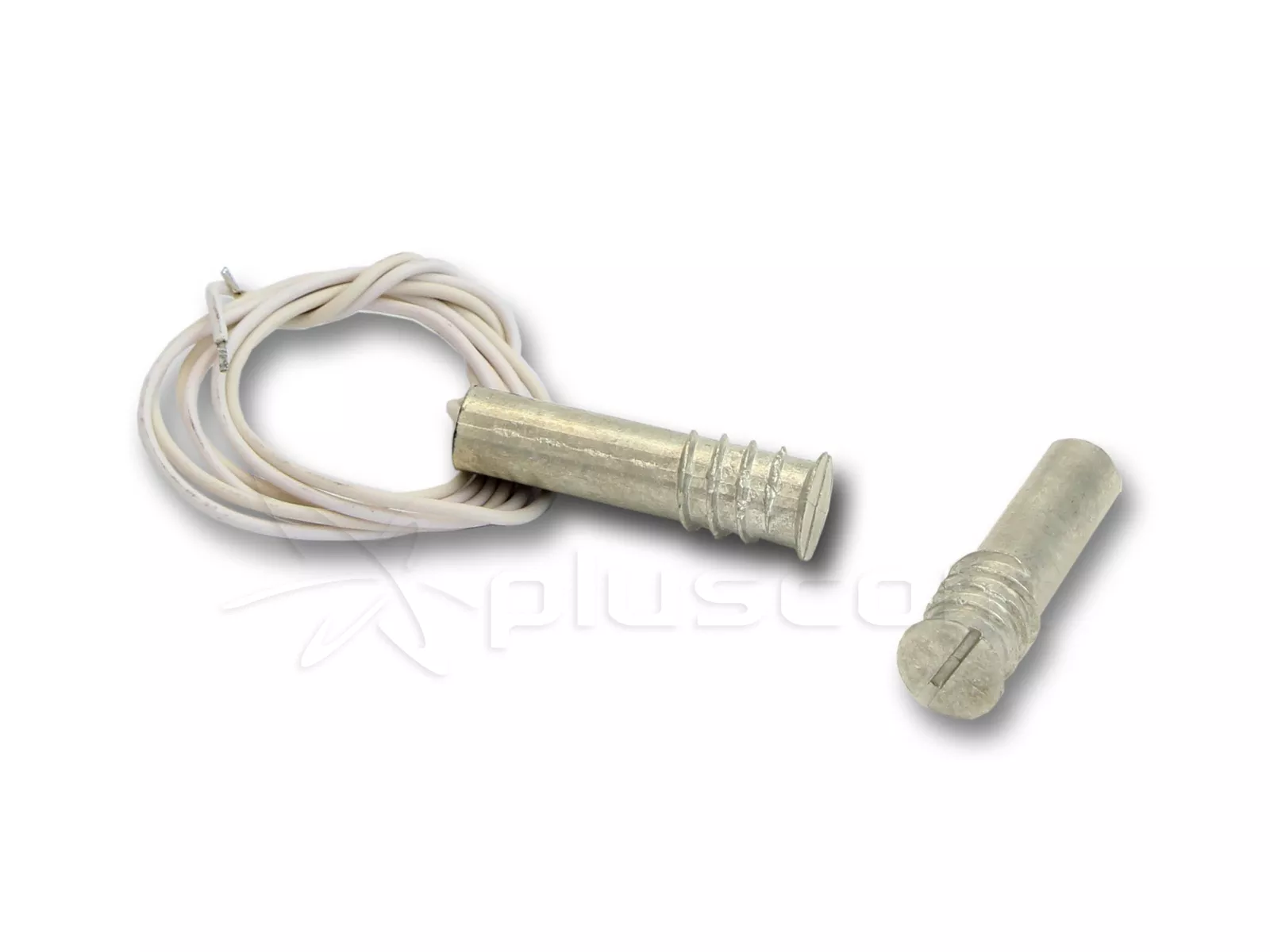

Satel K-3 2E Rivelatore magnetico (alloggiamento in alluminio)

7,79 EUR contiene 23.00% IVA
In magazzino. Spediremo domani!
Codice prodotto: #4110
Produttore: Satel
  • Resistori 2EOL/NC da 1,1kOhm
  • Distanza di chiusura dei contatti 15 mm
  • Distanza di apertura dei contatti 24 mm
  • Tensione/corrente massima 20V/0,02A

Consegna e tasse:
Polonia IVA: 23.00% cambiamento
Costo di spedizione da:
2,53 EUR

Forme di pagamento:

Rivelatori magnetici sono costituiti da due elementiun sensore magnetico (interruttore reed) e un magnete.

L'interruttore reed posto vicino al magnete chiude il circuito elettrico.

Ciascun componente del rilevatore è stato collocato in una posizione identica. alloggiamento a tenuta stagna - la parte contenente l'interruttore reed ha due cavi elettrici All'interno dell'alloggiamento, insieme all'interruttore reed, sono presenti 2 resistenze da 1,1 kΩ sono collocate all'interno della custodia collegate ad essa in una configurazione 2EOL. Queste consentono alla centrale di rilevare la manomissione del rilevatore osservando le variazioni di resistenza sulla linea di ingresso.

Ogni rivelatore di questo tipo deve essere collegato a un ingresso separato della centrale.

Satel K-3 2E Rivelatore magnetico (alloggiamento in alluminio)

Satel K-3 2E Rivelatore magnetico (alloggiamento in alluminio)

Il K-3 2E è adatto al montaggio a incasso.

I rilevatori magnetici possono essere utilizzati ovunque sia necessario controllare lo stato di porte, finestre o altri elementi mobili, ad esempio in una stanza o in un edificio. Ad esempio, per proteggere o controllare l'accesso a specifici oggetti, stanze, dispositivi; nei sistemi di automazione, ecc.

Installazione

L'elemento di rilevamento contenente il magnete deve essere montato sulla parte mobile, mentre l'interruttore reed deve essere montato sulla parte fissa della porta, della finestra, ecc. da proteggere.

I rilevatori da infilare K-3 2E sono progettati per il montaggio frontale in materiali come legno o plastica. Le pareti in cui il rilevatore deve essere montato devono avere uno spessore di almeno 10 mm, per garantire un'adeguata stabilità agli elementi installati. Per praticare i fori per i rilevatori K-3 2E è necessario utilizzare una punta da ø9 mm. Il rilevatore K-3 2E ha una filettatura e deve essere avvitato. Gli elementi del rivelatore montati possono essere rinforzati con un adesivo adatto. Il magnete deve trovarsi nel raggio d'azione dell'interruttore reed (vedere i dati tecnici). Lo spostamento assiale del magnete e dell'interruttore reed nei rivelatori cilindrici non deve superare i 12 mm per K-3 2E.

Attenzione

Quando l'interruttore reed K-3 2E viene avvitato, il cavo viene attorcigliato in modo da non essere danneggiato. Per garantire che il cavo non venga danneggiato, assicurarsi che vi sia una riserva di cavo sufficiente o attorcigliarlo nella direzione opposta prima del montaggio in modo che si raddrizzi dopo il montaggio.

Le pareti in cui deve essere montato il rilevatore devono avere uno spessore di almeno 10 mm, in modo da garantire una stabilità sufficiente per gli elementi montati.
