I rilevatori magnetici sono costituiti da due componenti: un sensore magnetico (interruttore reed) i magnete. Un interruttore reed posto vicino al magnete chiude il circuito elettrico.

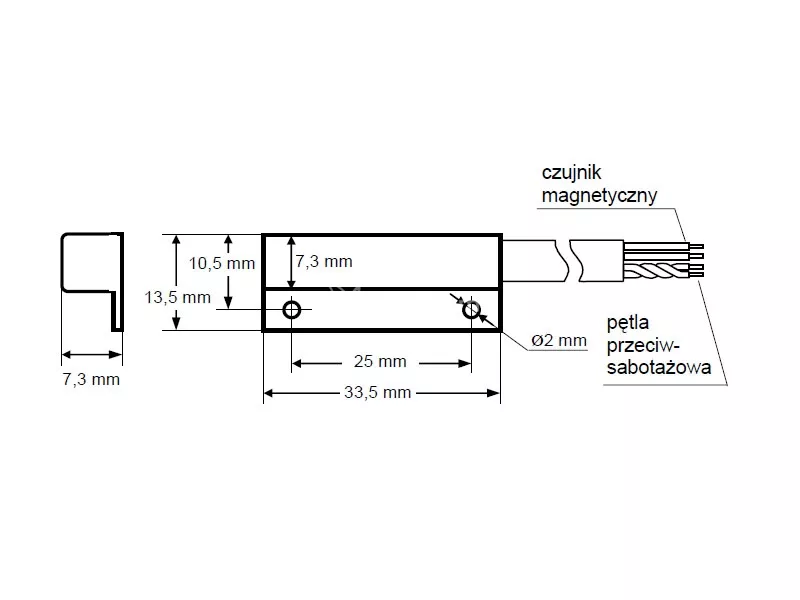

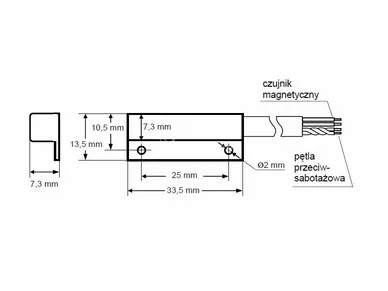

Ciascun elemento del rivelatore è stato collocato in una posizione identica a quella del magnete. alloggiamento a tenuta stagna - la parte che contiene il contattore è dotata di cavi elettrici.
Due fili sono collegati all'interruttore reed e due (attorcigliati insieme) formano il circuito di manomissione.
S-1 è adatto al montaggio in superficie
I rilevatori magnetici possono essere utilizzati ovunque sia necessario controllare lo stato di porte, finestre o altri elementi mobili, ad esempio in un edificio o in un magazzino. Possono essere utilizzati ovunque sia necessario controllare lo stato di porte, finestre o altri elementi mobili, ad esempio per proteggere o controllare l'accesso a specifici oggetti, stanze, dispositivi; nei sistemi di automazione, ecc.

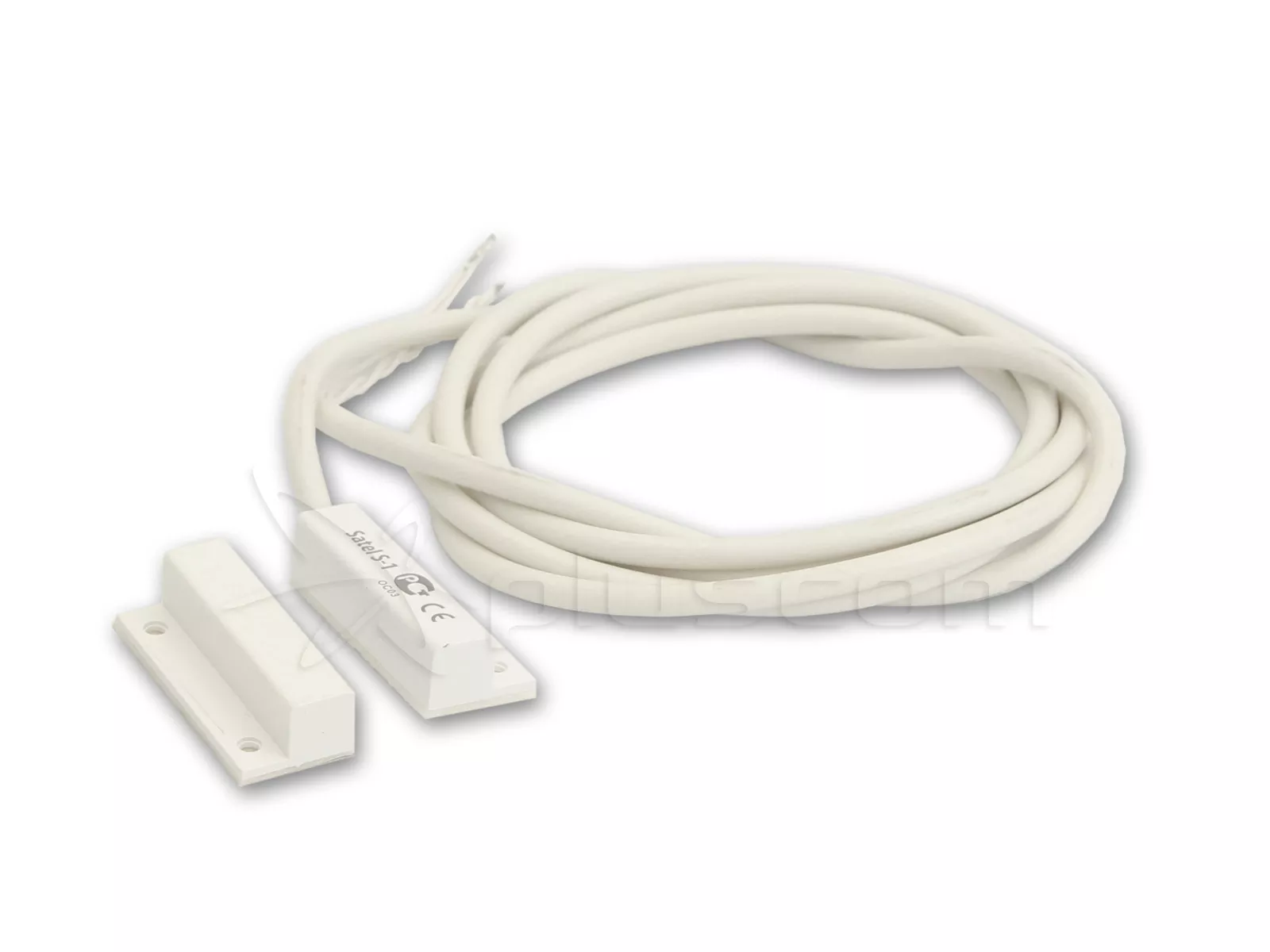

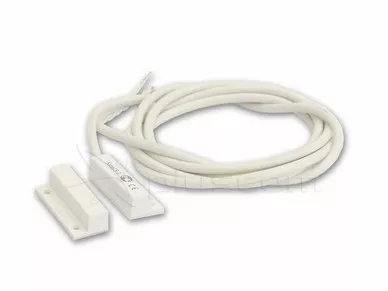

Satel S-1 Rivelatore magnetico (bianco)
Installazione
L'elemento di rilevamento contenente il magnete deve essere montato sulla parte mobile e l'interruttore reed sulla parte fissa della porta, della finestra, ecc. protetta. Gli elementi del rivelatore S-1 vengono montati sulla superficie utilizzando viti, colla adatta o nastro biadesivo.
Osservazioni
In nessun caso l'elemento contenente il magnete deve essere accorciato (tagliato).
È necessario prestare particolare attenzione durante l'assemblaggio della parte del rilevatore contenente il contattore. Non deve essere martellato o schiacciato nel foro con un martello, poiché al suo interno contiene un componente delicato che può essere danneggiato.
