Rivelatori magnetici sono costituiti da due elementiun sensore magnetico (interruttore reed) e un magnete.
L'interruttore reed posto vicino al magnete chiude il circuito elettrico.
Ciascun componente del rilevatore è stato collocato in una posizione identica. alloggiamento a tenuta stagna - la parte contenente l'interruttore reed ha due cavi elettrici All'interno dell'alloggiamento, insieme all'interruttore reed, sono presenti 2 resistenze da 1,1 kΩ sono collocate all'interno della custodia collegate ad essa in una configurazione 2EOL. Queste consentono alla centrale di rilevare la manomissione del rilevatore osservando le variazioni di resistenza sulla linea di ingresso.
Ogni rivelatore di questo tipo deve essere collegato a un ingresso separato della centrale.

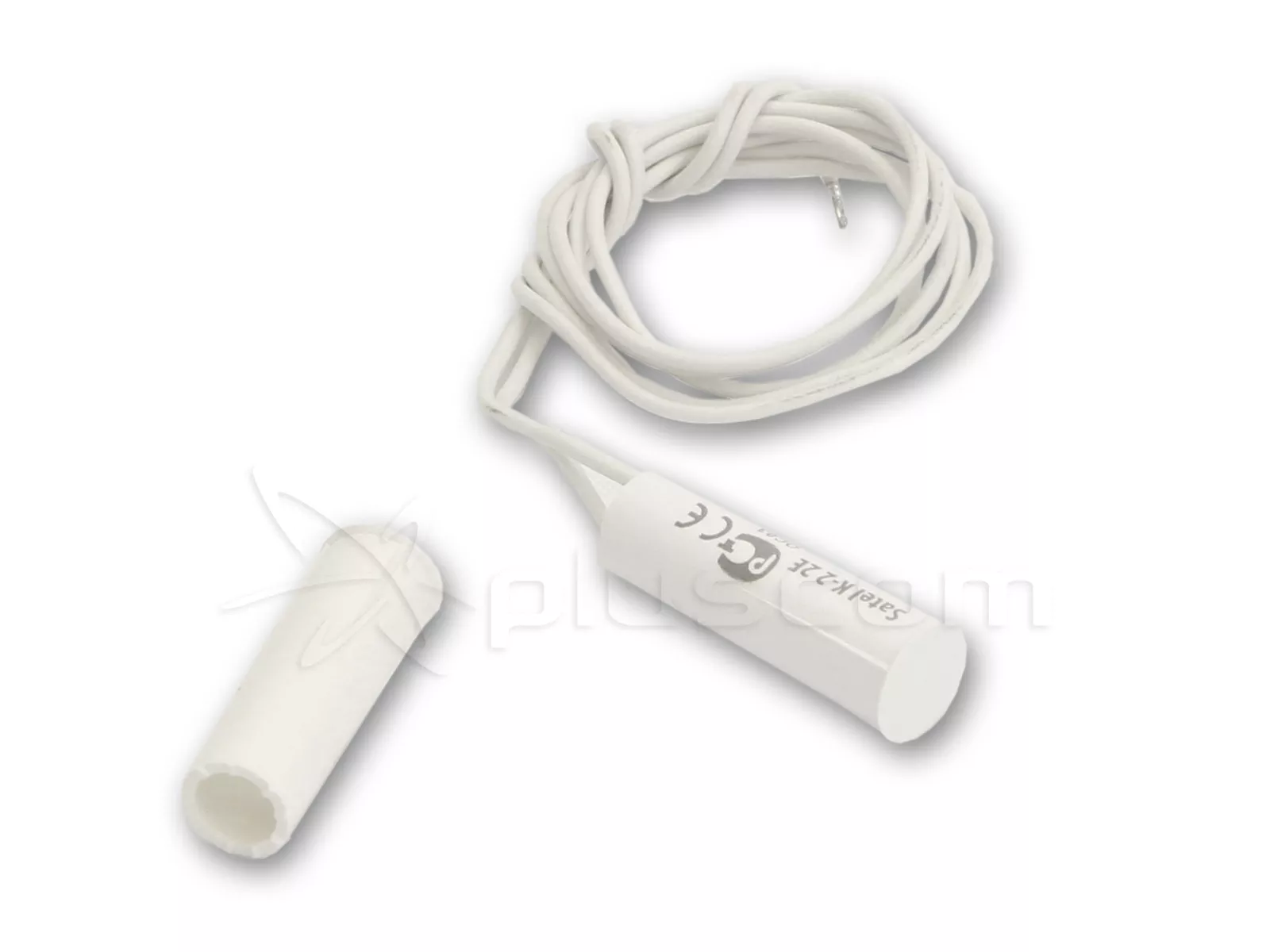

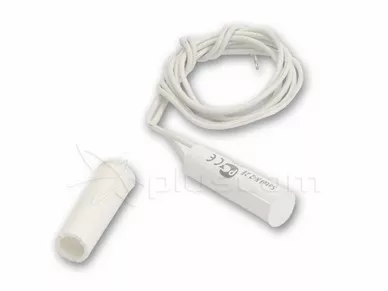

Satel K-2 2E Rivelatore magnetico (bianco)
Il K-2 2E è progettato per il montaggio a incasso.
I rilevatori magnetici possono essere utilizzati ovunque sia necessario controllare lo stato di porte, finestre o altri elementi mobili, ad esempio in un edificio. Per proteggere o controllare l'accesso a specifici oggetti, stanze, dispositivi; nei sistemi di automazione, ecc.
Installazione
L'elemento di rilevamento contenente il magnete deve essere montato sulla parte mobile, mentre l'interruttore reed deve essere montato sulla parte fissa della porta, della finestra, ecc. da proteggere.

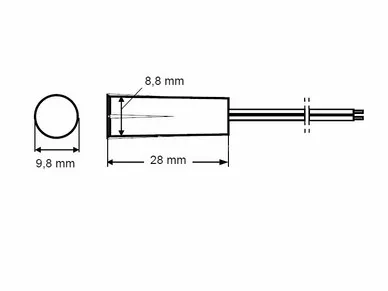

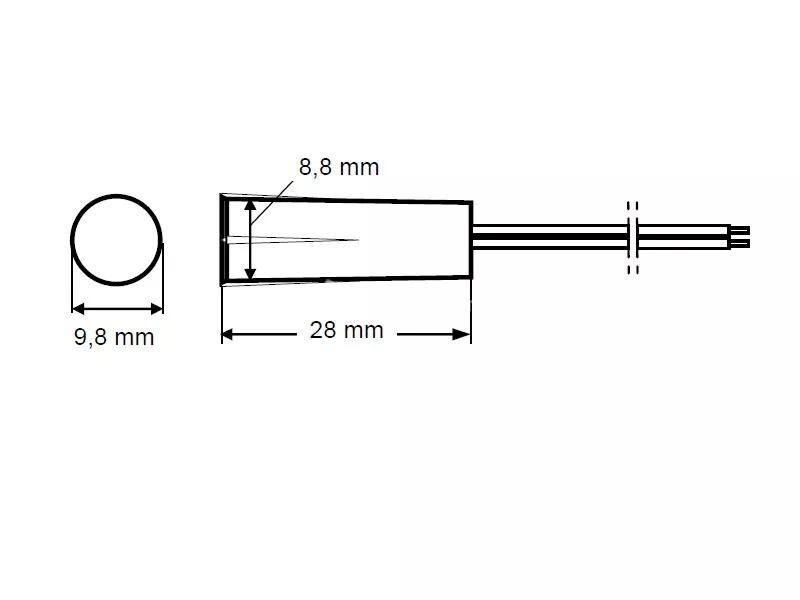

I rilevatori da infilare K-2 2E sono progettati per il montaggio frontale in materiali come legno o plastica. Le pareti in cui il rilevatore deve essere montato devono avere uno spessore di almeno 10 mm, in modo da garantire un'adeguata stabilità agli elementi installati. I fori per i rilevatori K-2 2E devono essere praticati con una punta da ø9 mm. Il rilevatore K-2 2E si monta premendo verso il basso. Gli elementi del rivelatore da montare possono essere rinforzati con una colla appropriata. Il magnete deve trovarsi nel raggio d'azione dell'interruttore reed (vedere i dati tecnici). Lo spostamento assiale del magnete e dell'interruttore reed nei rivelatori cilindrici non deve superare i 10 mm per K-2 2E.
Le pareti in cui deve essere montato il rilevatore devono avere uno spessore di almeno 10 mm, in modo da garantire una stabilità sufficiente per gli elementi montati.
