Sensore Satel DG-1 CO può essere utilizzato nei sistemi di allarme o in altri sistemi per verificare che la concentrazione di CO di monossido di carbonio. Dispone di compensazione digitale della temperatura che consente il funzionamento da -30°C a +55°C.
Generazione di concentrazione allarme - 50 ppm per 75 minuti, 100 ppm per 25 minuti, 300 ppm per 1 minuto
Allarme è indicato da un LED (rosso) e da un segnale acustico (segnale 1s, pausa 1s) e dall'apertura dei contatti NC in qualsiasi momento quando la concentrazione di gas è di 50 ppm per 75 minuti, 100 ppm per 25 minuti, 300 ppm per 1 minuto. L'indicazione viene inoltre mantenuta per alcuni minuti dopo essere scesa al di sotto del limite di allarme.

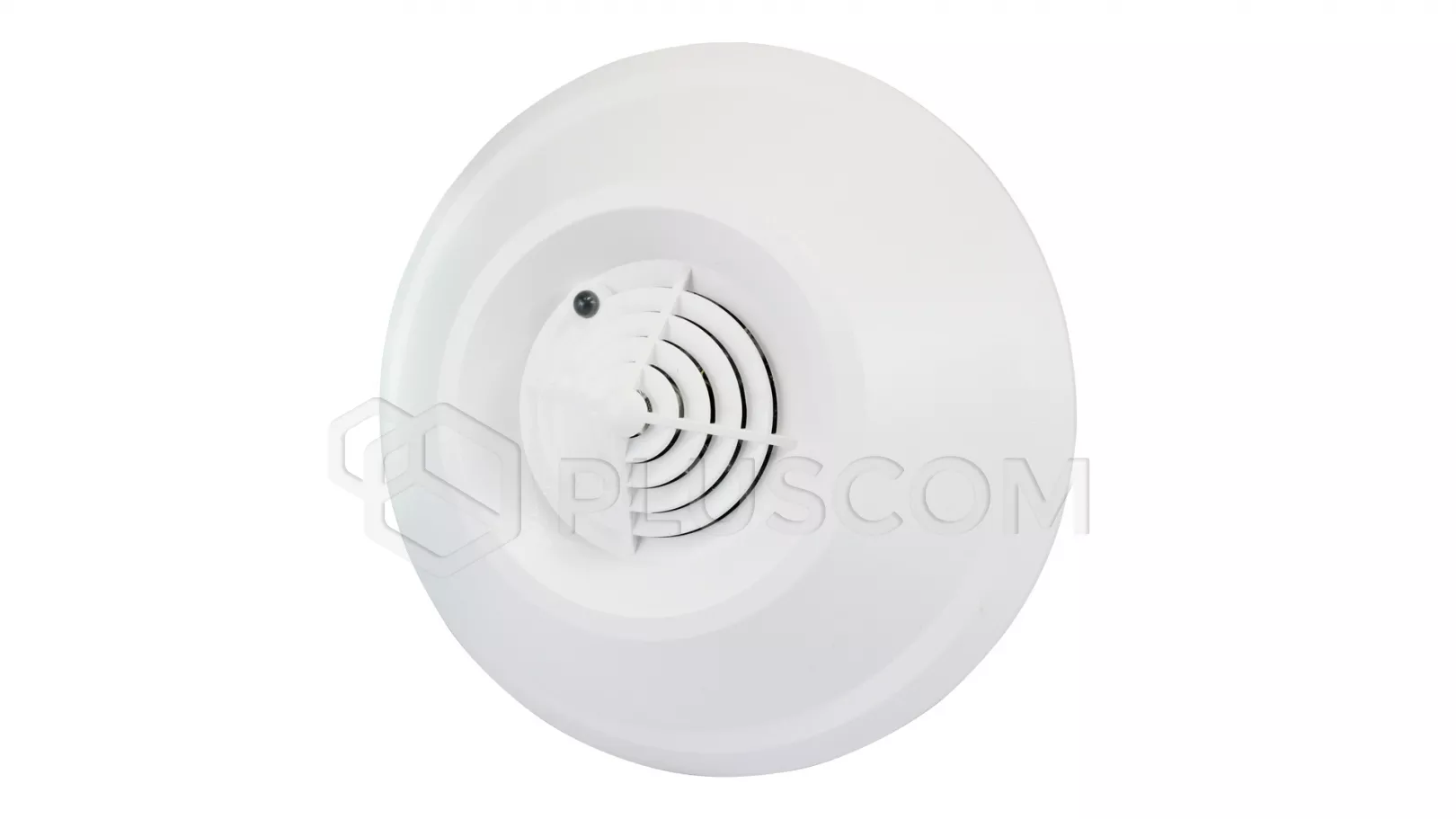

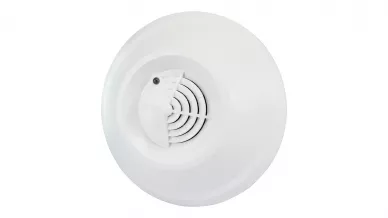

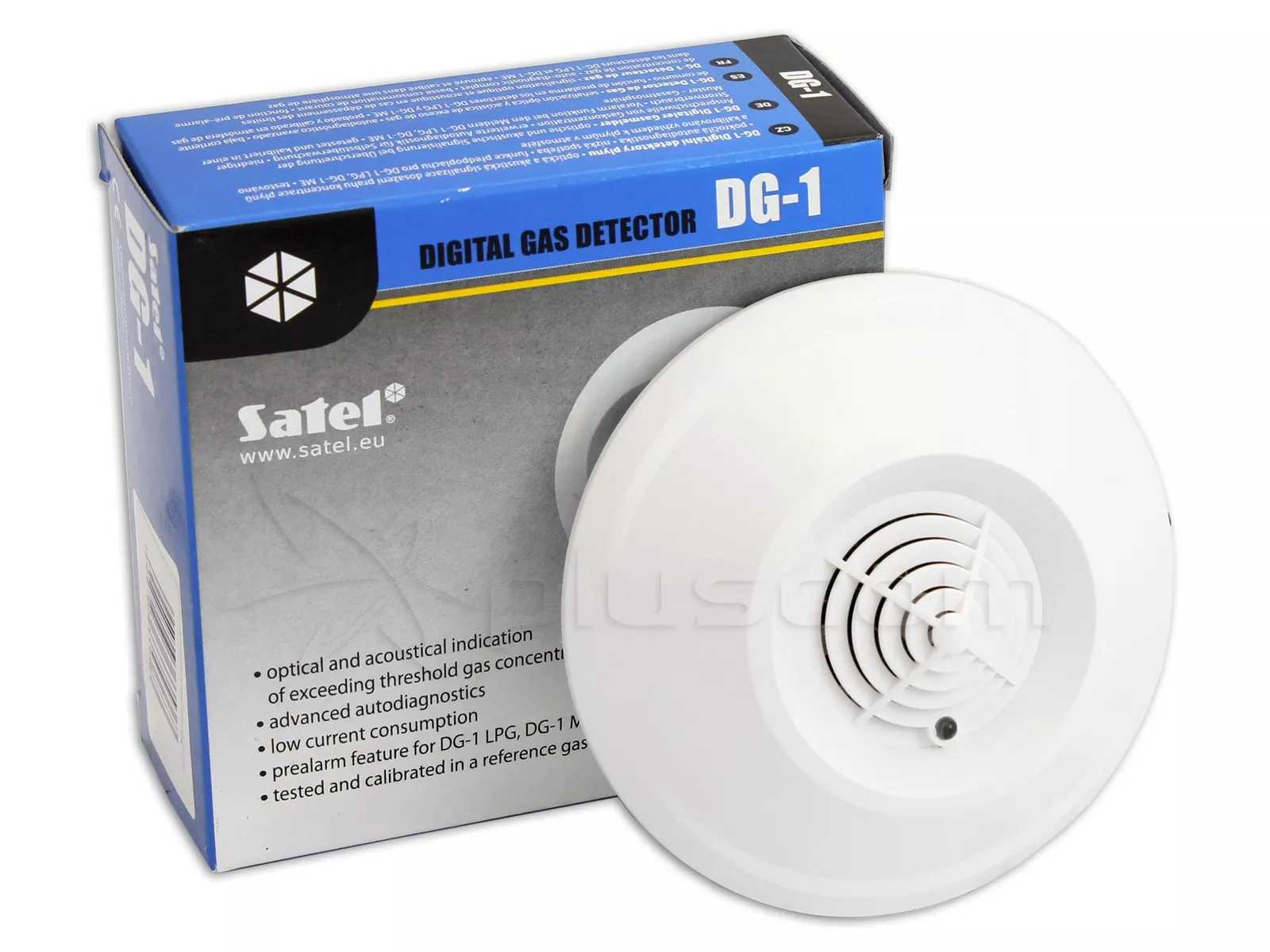

Satel DG-1 CO Rivelatore di Chad (monossido di carbonio)

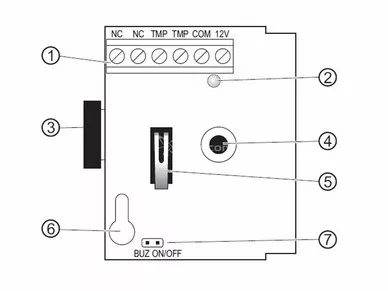

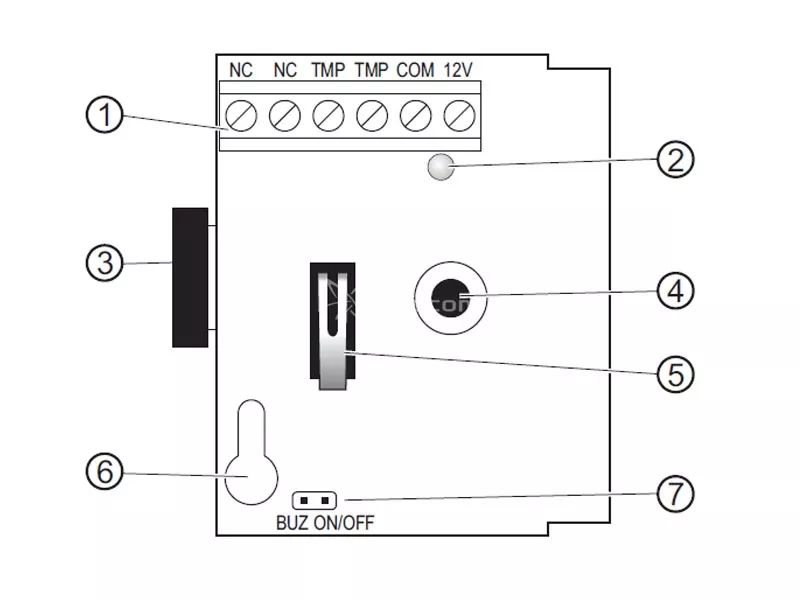

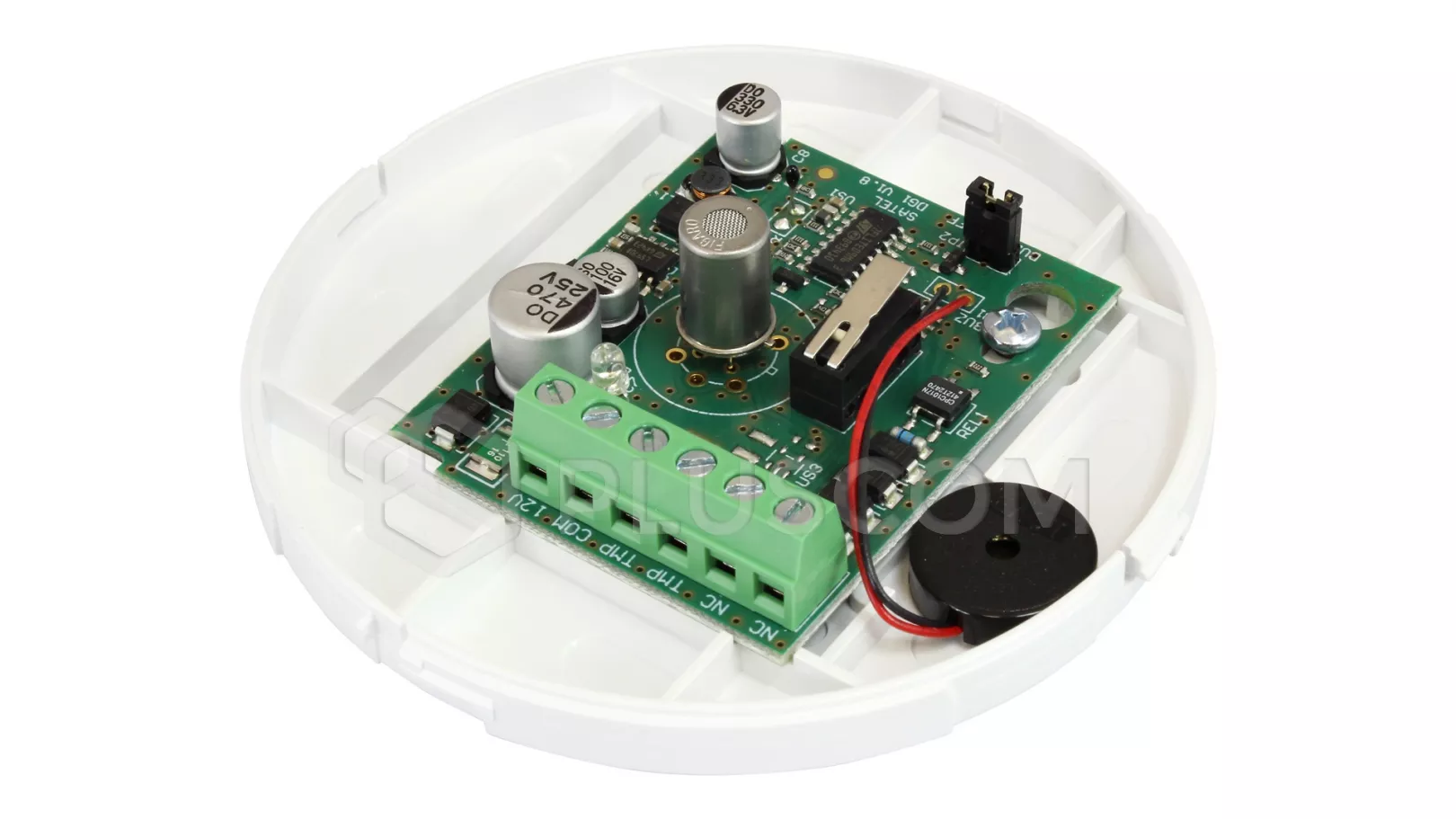

Legenda:
- Connettori:
- NC - Connettori di allarme (NC)
- TMP - connettori del circuito di manomissione
- COM - terra
- 12V - alimentazione
- LED (rosso) per indicare allarme, preallarme e guasto.
- Cicalino per indicare allarme, preallarme e guasto.
- Rilevatore di gas.
- Connettore del circuito di manomissione (apertura dell'involucro).
- Foro di montaggio dell'elettronica nella custodia
- BUZ - Perni per l'attivazione e la disattivazione della segnalazione acustica tramite il cicalino.
Una caduta della tensione di alimentazione al di sotto di 9V +/- 5% o un funzionamento errato del sensore di gas (autotest) viene segnalato come guasto. È indicato da un LED (rosso) e da un segnale acustico (segnalazione 0,25s, pausa 0,25s) e dall'apertura dei contatti NC.
Installazione del sensore Satel DG-1 CO
Il sensore di CO (monossido di carbonio) deve essere installato a un'altezza di circa 1,5 metri.

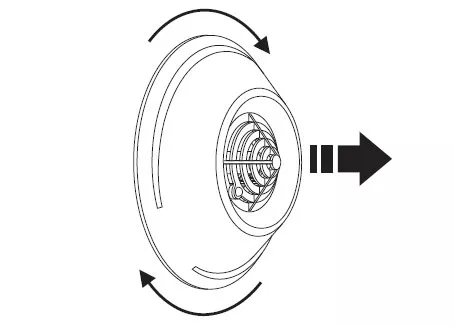

- Aprire l'alloggiamento:
Satel DG-1 CO Rivelatore di Chad (monossido di carbonio)
- Rimuovere l'elettronica
- Praticare un foro e far passare il cavo
- Avvitare il retro dell'alloggiamento alla parete
- Installare l'elettronica
- Avvitare i fili ai terminali
- Installare o rimuovere il ponticello sui contatti LPD

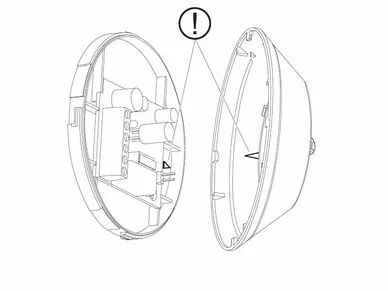

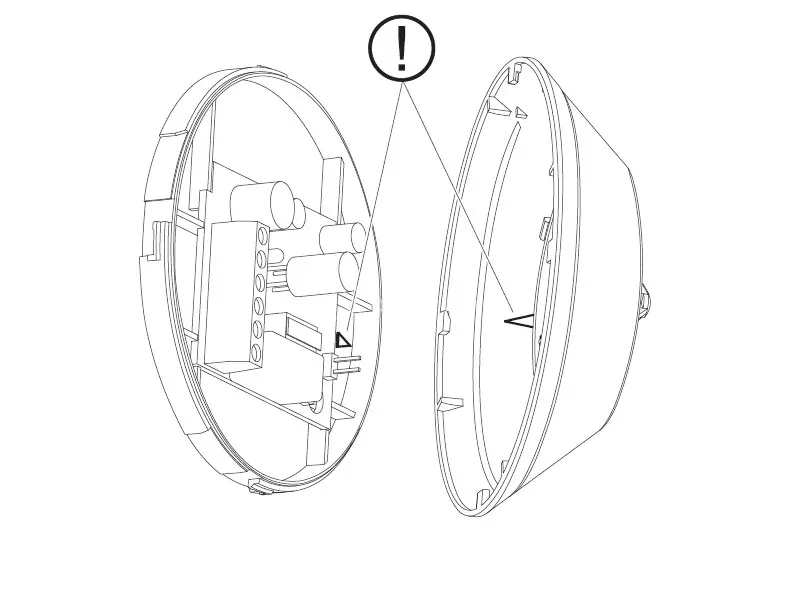

- Chiudere l'alloggiamento del sensore assicurandosi che i contrassegni in entrambe le parti dell'alloggiamento siano opposti (come mostrato di seguito).
Satel DG-1 CO Rivelatore di Chad (monossido di carbonio)
- Inserire l'alimentazione del sistema. Il sensore emette 3 brevi segnali acustici e un LED lampeggiante.
Importante:
- Si sconsiglia di installare il sensore in locali con installazioni industriali.
- Il sensore di gas si riscalda durante il funzionamento
- I sensori vengono testati in fase di produzione.
- La verifica del corretto funzionamento può essere effettuata con kit di prova.
Per testare il rilevatore è possibile utilizzare un tester:
