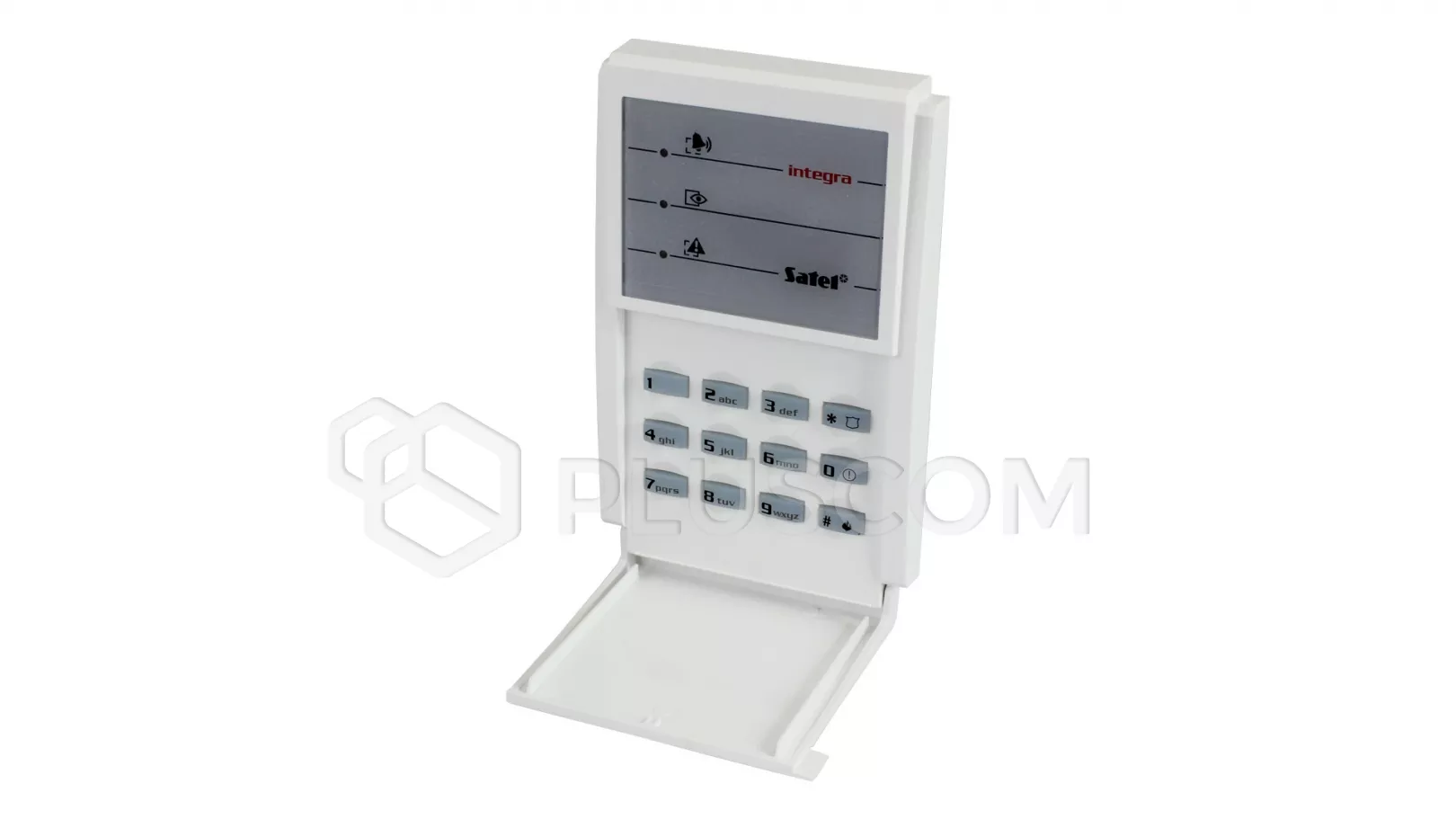

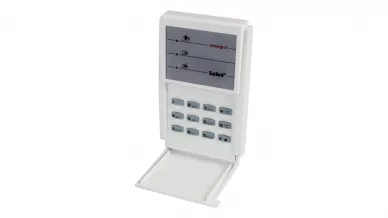

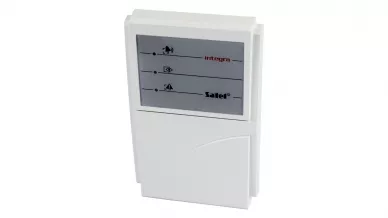

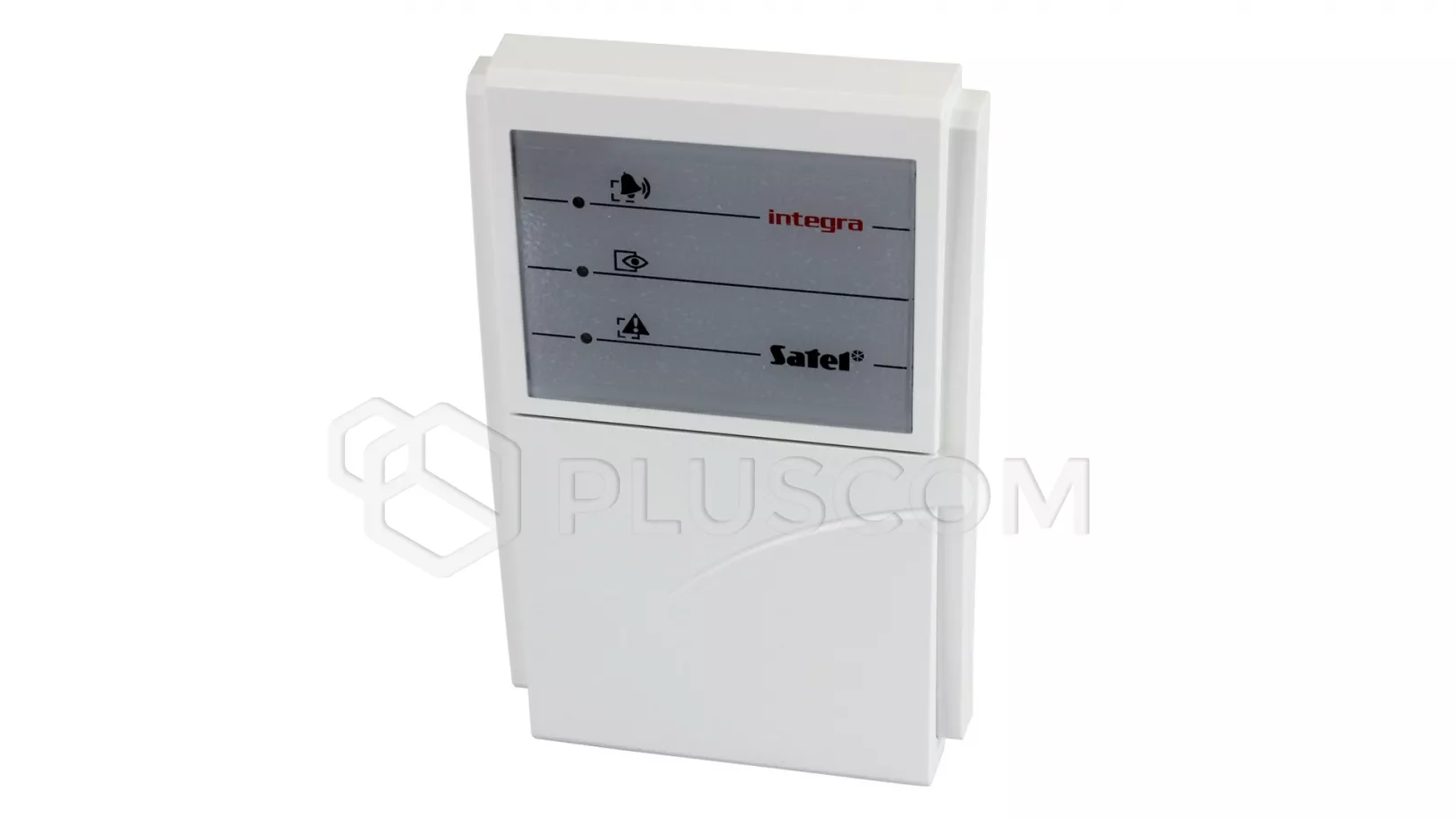

Satel INT-S-BL Tastiera di zona

Satel INT-S-BL Tastiera divisoria

Tastiere divisorie INT-S-BL sono progettate per la cooperazione con le centrali di allarme della serie INT-S-BL. INTEGRA e Pannello di controllo CA-64.

Vengono utilizzati per armare una singola partizione, hanno la capacità di effettuare il controllo degli accessi e di controllare il funzionamento della serratura elettromagnetica delle porte e di controllarne la chiusura.

Consentono di modificare il codice utente e di attivare funzioni di controllo di dispositivi esterni.

Caratteristiche

• controllo di una zona del sistema
• Allarmi di panico, incendio e soccorso richiamati da tastiera
• LED che indicano lo stato della zona
• segnalazione acustica di eventi selezionati nel sistema
• funzioni di controllo degli accessi
• relè per il comando di un apriporta elettrico, di un catenaccio o di una serratura elettromagnetica
• Ingresso per il monitoraggio dello stato della porta

Satel INT-S-BL Tastiera di zona

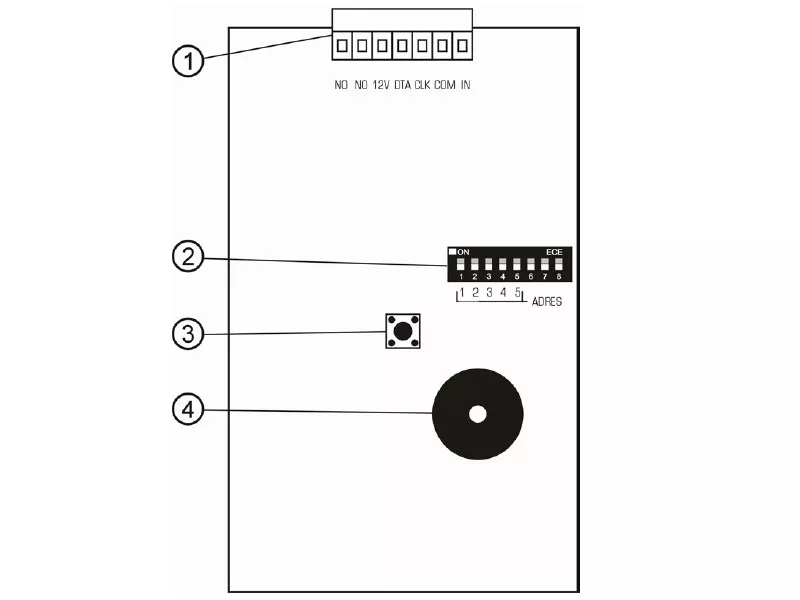

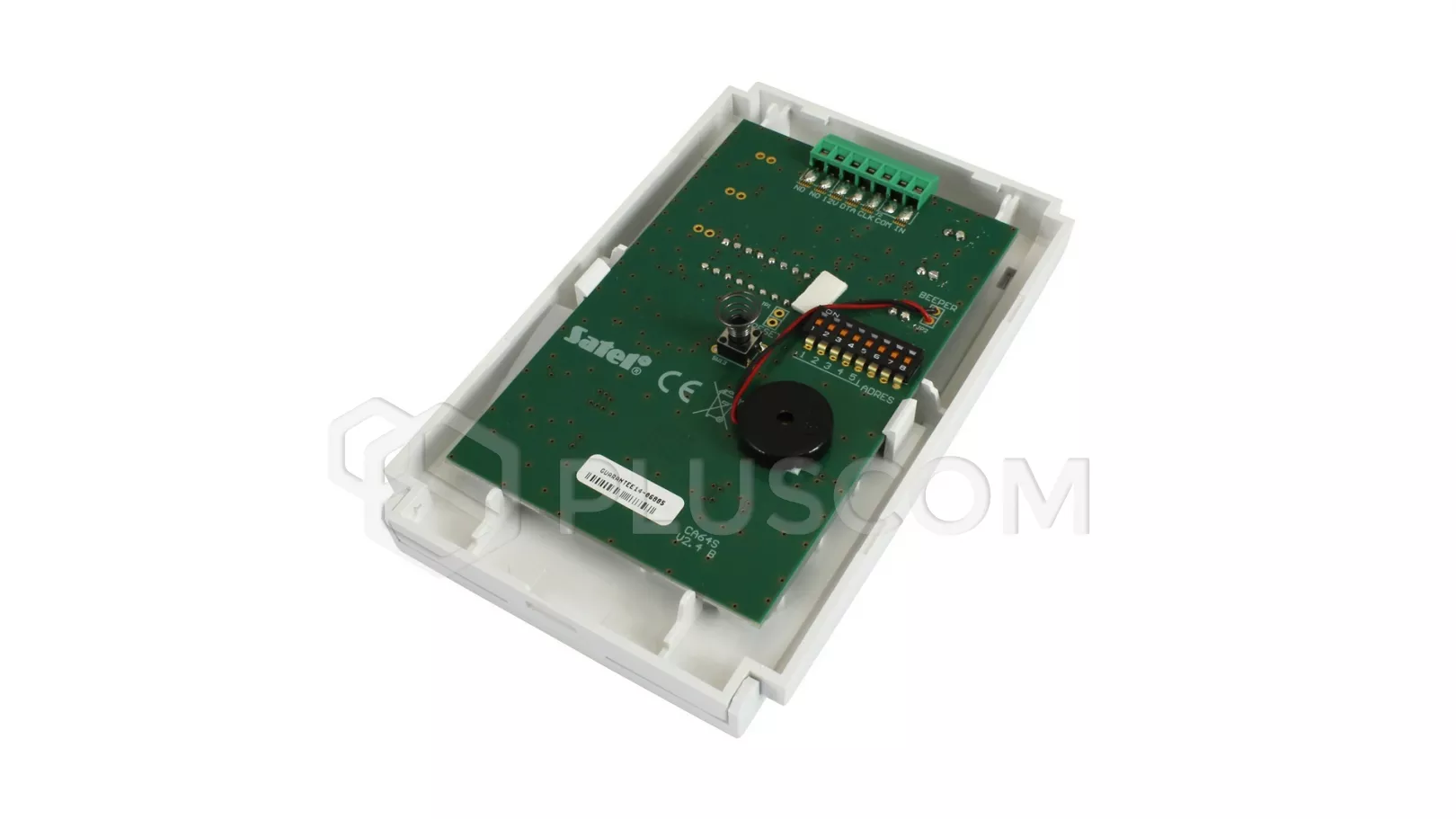

Descrizione a disegno:

1. terminali:
   • NO - terminale del relè. I terminali NO sono utilizzati per controllare la serratura elettromagnetica della porta.
   • IN - ingresso di controllo dello stato della porta (NC). Se non viene utilizzato, deve essere cortocircuitato a terra.
   • COM - massa.
   • +12V - ingresso di alimentazione.
   • DTA, CLK - bus di espansione.
2. una serie di interruttori DIP di tipo DIP-switch utilizzati per determinare l'indirizzo di un singolo tastierino.
3. contatto antimanomissione. La molla deve essere premuta contro la parete.
4. cicalino.
