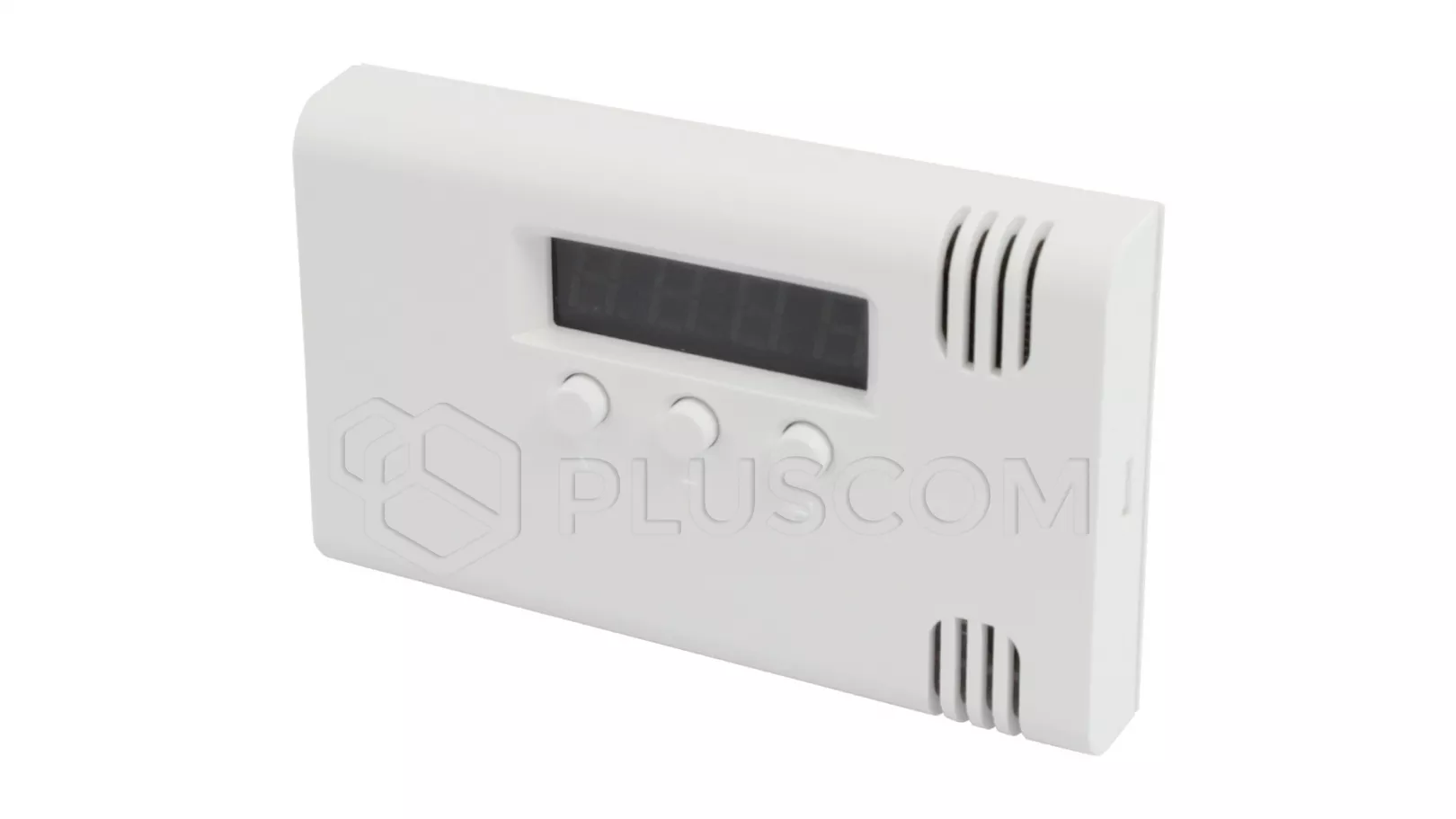

Satel TD-1 Sensore di temperatura programmabile

Applicazioni

Il rilevatore consente di misurare la temperatura e può essere utilizzato per fornire informazioni su:

• temperatura troppo bassa, ad esempio in una serra, in un negozio di fiori, nella stanza dei bambini, ecc.
• temperatura troppo alta, ad esempio in una cella frigorifera, in un magazzino, in un locale in cui le alte temperature possono causare il malfunzionamento delle apparecchiature elettriche, ecc.
• un cambiamento di temperatura troppo rapido, ad es. aumento rapido della temperatura in una cella frigorifera, ecc.

• Proprietà

  • Supporto di due sensori di temperatura indipendenti:
    1. sensore incorporato,
    2. una sonda collegata ai terminali della scheda elettronica.

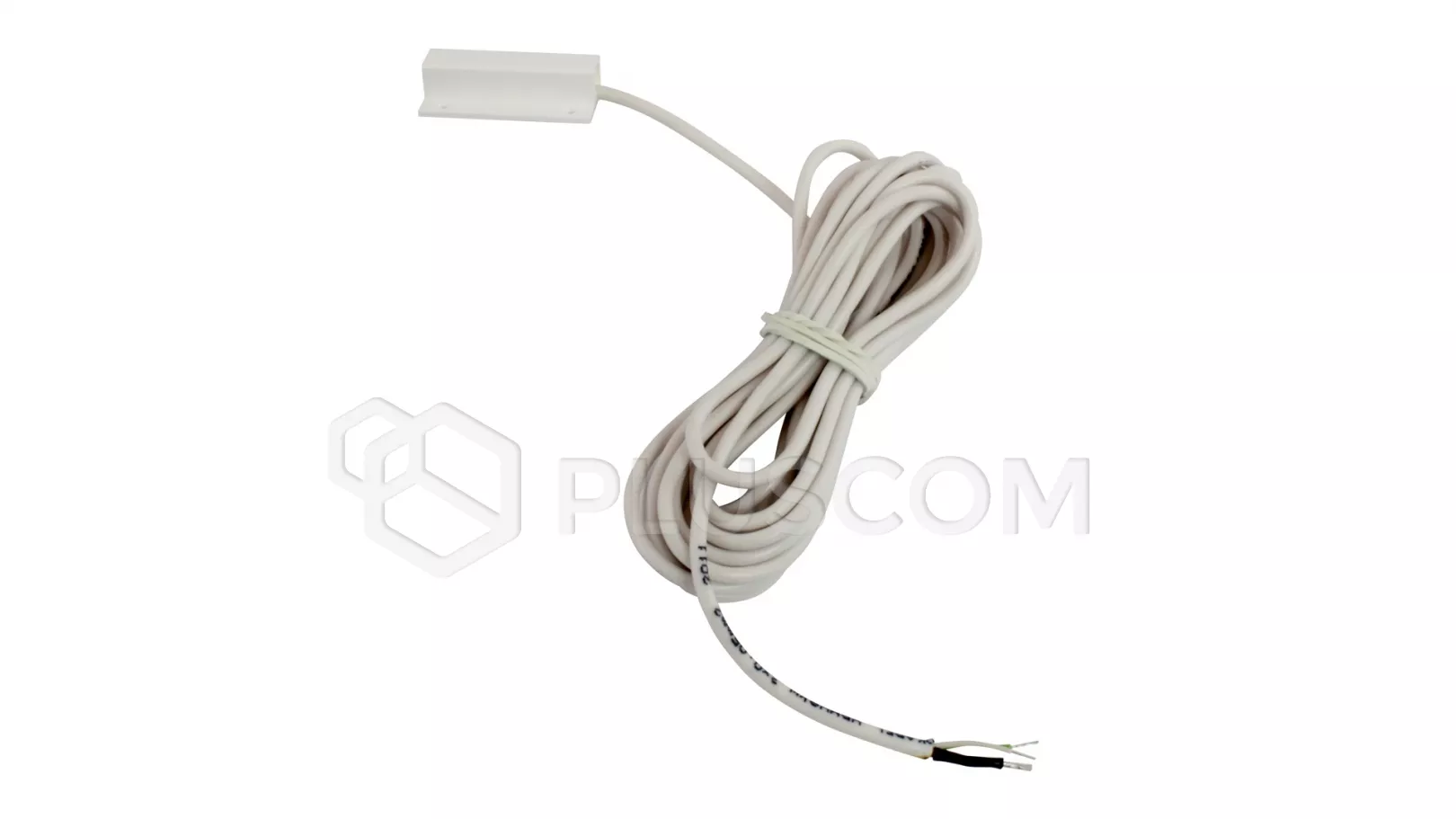

  • Possibilità di montare la sonda esternamente.
  • Misura di temperatura da - 35 °C a + 60 °C.
  • Programmazione di due soglie critiche di temperatura per ciascun sensore:
    1. superiore (H) - avviso per temperature superiori alla soglia di temperatura definita;
    2. inferiore (L) - avviso per temperature inferiori alla soglia di temperatura definita.
  • Programmazione della variazione di temperatura consentita in un periodo di tempo definito per ciascun sensore - avviso di variazione di temperatura troppo rapida.
  • Possibilità di collegare un interruttore bistabile (invece di una sonda) per passare tra due serie di parametri critici di un sensore interno.
  • Display LED a quattro cifre.
  • Programmazione a tre pulsanti.
  • 2 uscite a relè programmabili.
  • Trasduttore piezoelettrico incorporato per la segnalazione acustica.
  • Protezione antimanomissione contro l'apertura della custodia.
  • Alloggiamento piccolo e attraente.
  • Alimentazione 12 V CC (±15%).


  Satel TD-1 Sensore di temperatura programmabile

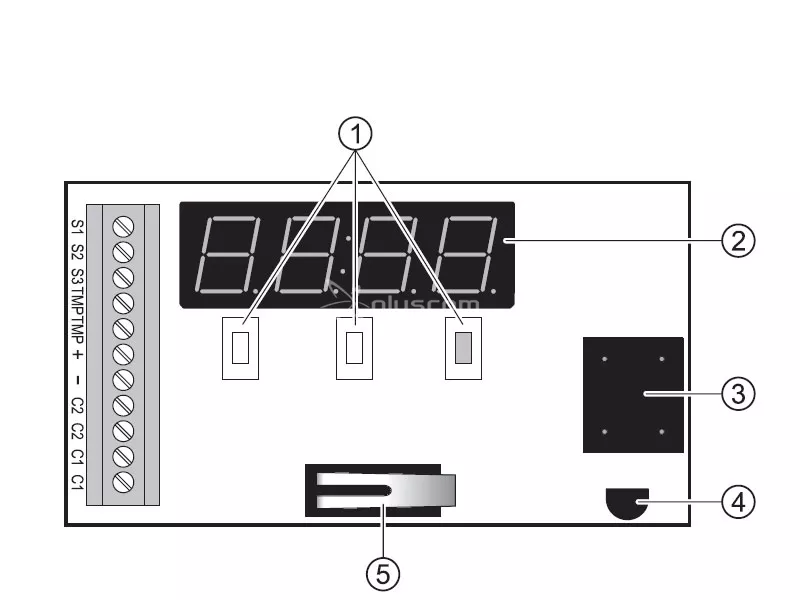

  Descrizione a disegno:

  1. pulsanti per la navigazione e la programmazione dei menu.
  2. Display a LED.
  3. trasduttore piezoelettrico.
  4. sensore di temperatura.
  5. contatto antimanomissione

  Descrizione dei terminali:

  • S1 ÷ S3 - ingresso per il collegamento di un sensore esterno o di un interruttore bistabile.
  • TMP - contatto di manomissione.
  • + - ingresso alimentazione (12 V CC ±15%).
  • - terra.
  • C2 - uscita relè 2.
  • C1 - uscita relè 1.

  Installazione

  Per l'installazione è utile quanto segue. tra gli altri:

  • Cacciavite a testa piatta da 1 mm,
  • pinzette,
  • pinze di precisione.

  Il rilevatore TD-1 deve essere installato in ambienti chiusi con umidità dell'aria normale. La sonda impermeabile può essere installata all'aperto.

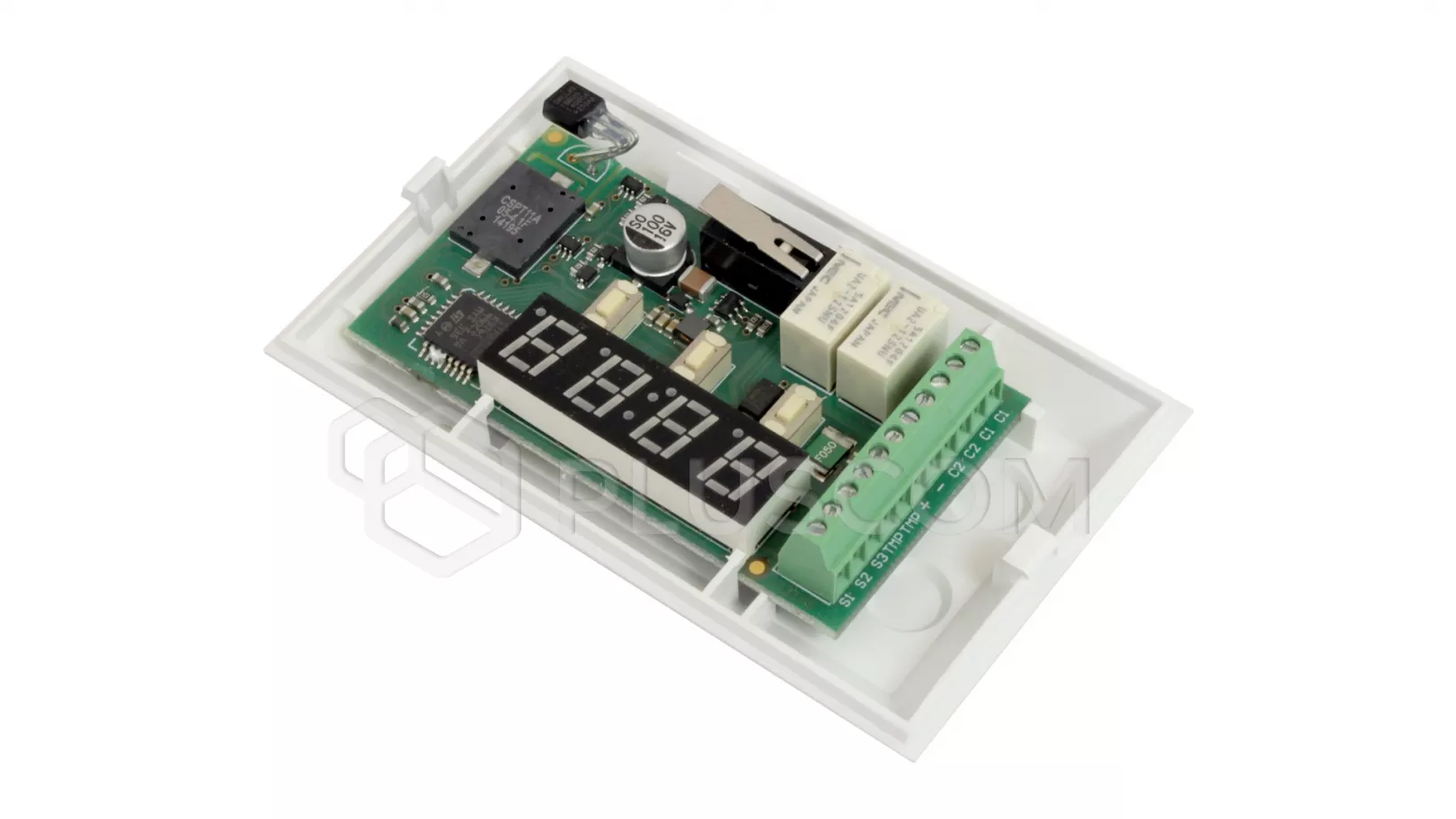

  1. Aprire la custodia e rimuovere la scheda elettronica.

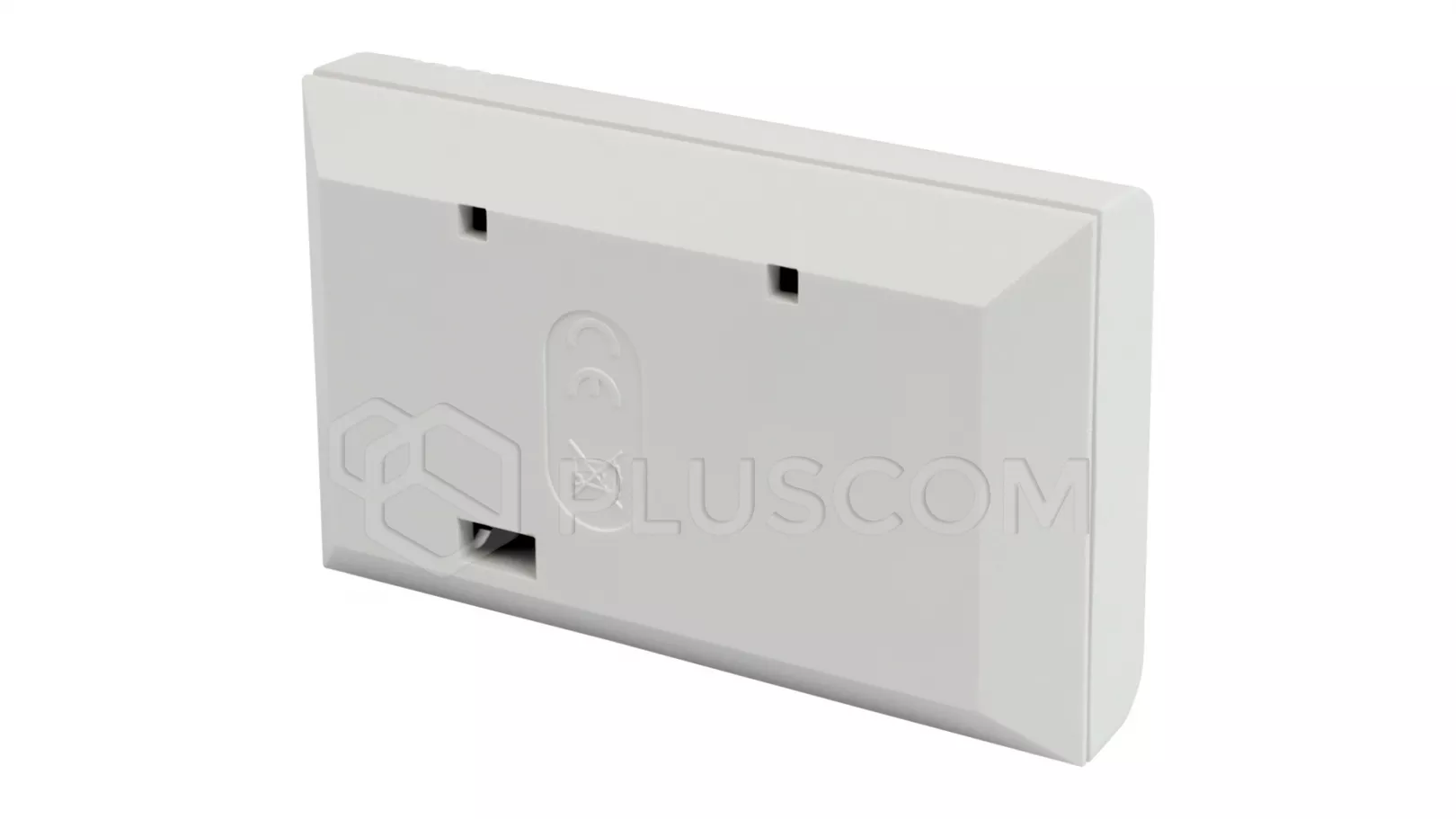

  2. Realizzare nel pannello posteriore dell'alloggiamento gli appositi gommini per viti e cavi.
  3. Far passare i cavi attraverso i fori realizzati.
  4. Fissare il pannello posteriore dell'involucro alla parete.
  5. Fissare la scheda elettronica.
  6. Collegare una sonda esterna o un interruttore bistabile. L'ingresso S1-S3 deve essere configurato di conseguenza durante la programmazione.
  7. Collegare i fili di alimentazione ai terminali + e -.
  8. Collegare i dispositivi che devono essere controllati dal rilevatore ai terminali di uscita a relè. Le uscite devono essere configurate di conseguenza durante la programmazione.
  9. Chiudere la custodia.
  10. Inserire l'alimentazione del rivelatore.
  11. Programmare il rilevatore come richiesto.

  Allarme

  In caso di allarme, il display alterna la temperatura attuale e il nome della funzione in cui sono stati definiti i parametri critici. Il nome della funzione viene visualizzato fino a quando le condizioni di temperatura non rientrano nell'intervallo consentito.
