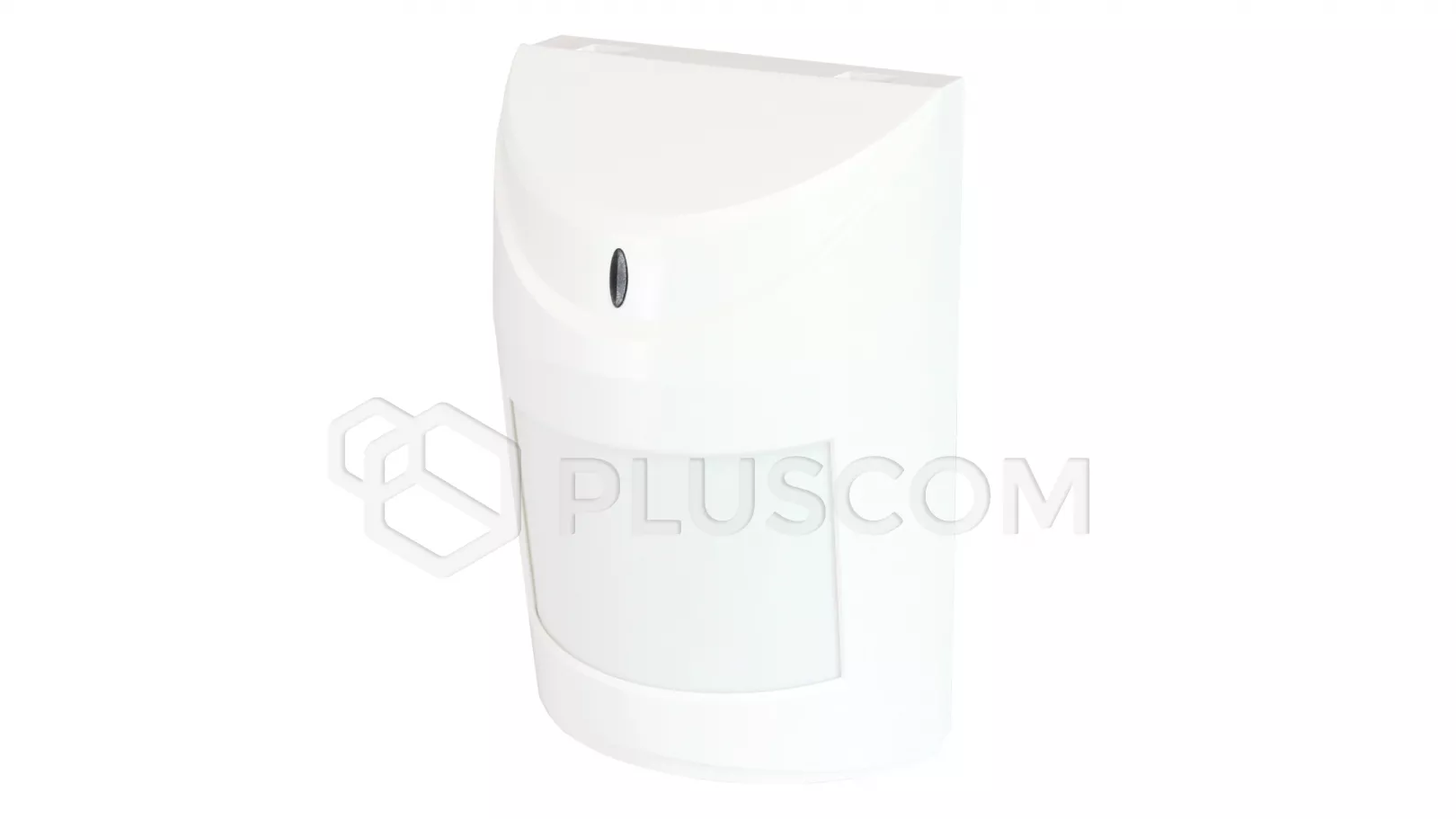

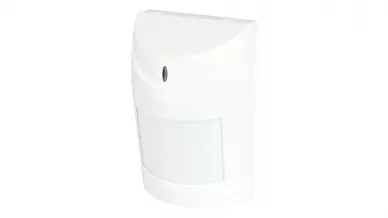

Il rilevatore AQUA PRO, basato su microprocessore e completamente digitale, si distingue per il suo elevata sensibilità e immunità alle interferenze. L'avanzato meccanismo di compensazione digitale della temperatura consente il funzionamento in un'ampia gamma di temperature.
Il rilevatore utilizza elemento piroelettrico quadruplo. Il processore esegue l'analisi del segnale: valoriale e quantitativa.
Il rilevatore è dotato di funzione di preallarme. Il preallarme è segnalato da un breve lampeggiamento del LED quando nell'area protetta dal rilevatore si registrano cambiamenti non conformi ai criteri di allarme. La sensibilità del preallarme dipende dalla sensibilità del rivelatore impostata sui pin. Il verificarsi frequente di preallarmi può far scattare l'allarme.
Per 30 secondi dopo l'accensione, il rilevatore si trova in uno stato di avvio, indicato da un LED che lampeggia velocemente. Solo allo scadere di questo tempo, il rilevatore entra nello stato operativo.
Il rilevatore monitora la tensione di alimentazione. Se la tensione scende al di sotto di 9 V (±5%) per più di 2 secondi, segnala il guasto mediante l'attivazione del relè di allarme e l'illuminazione continua del LED. Il ripristino della tensione a un minimo di 9 V (±5%) disattiva l'indicazione di guasto.

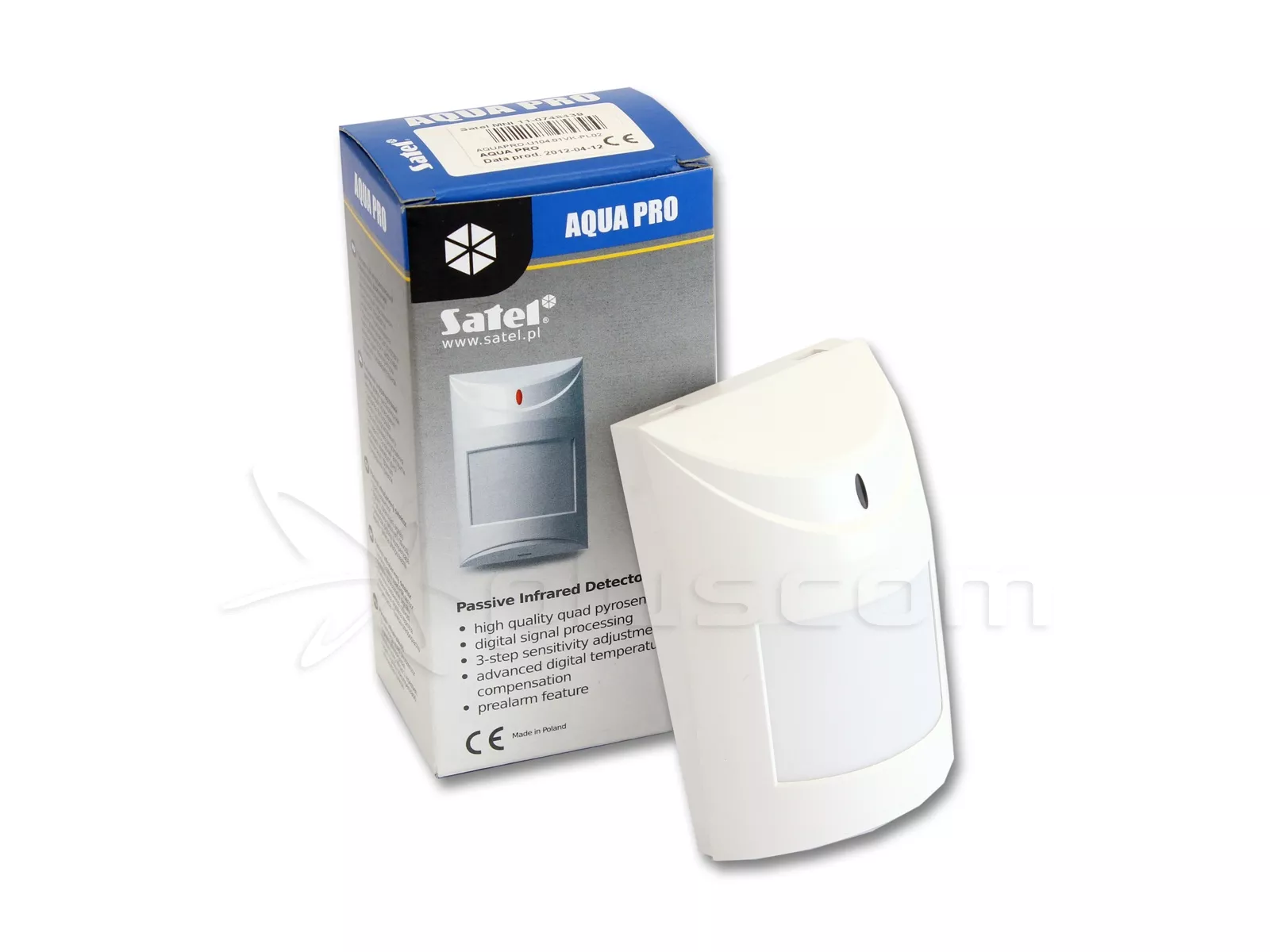

Componenti impostati
- Rivelatore

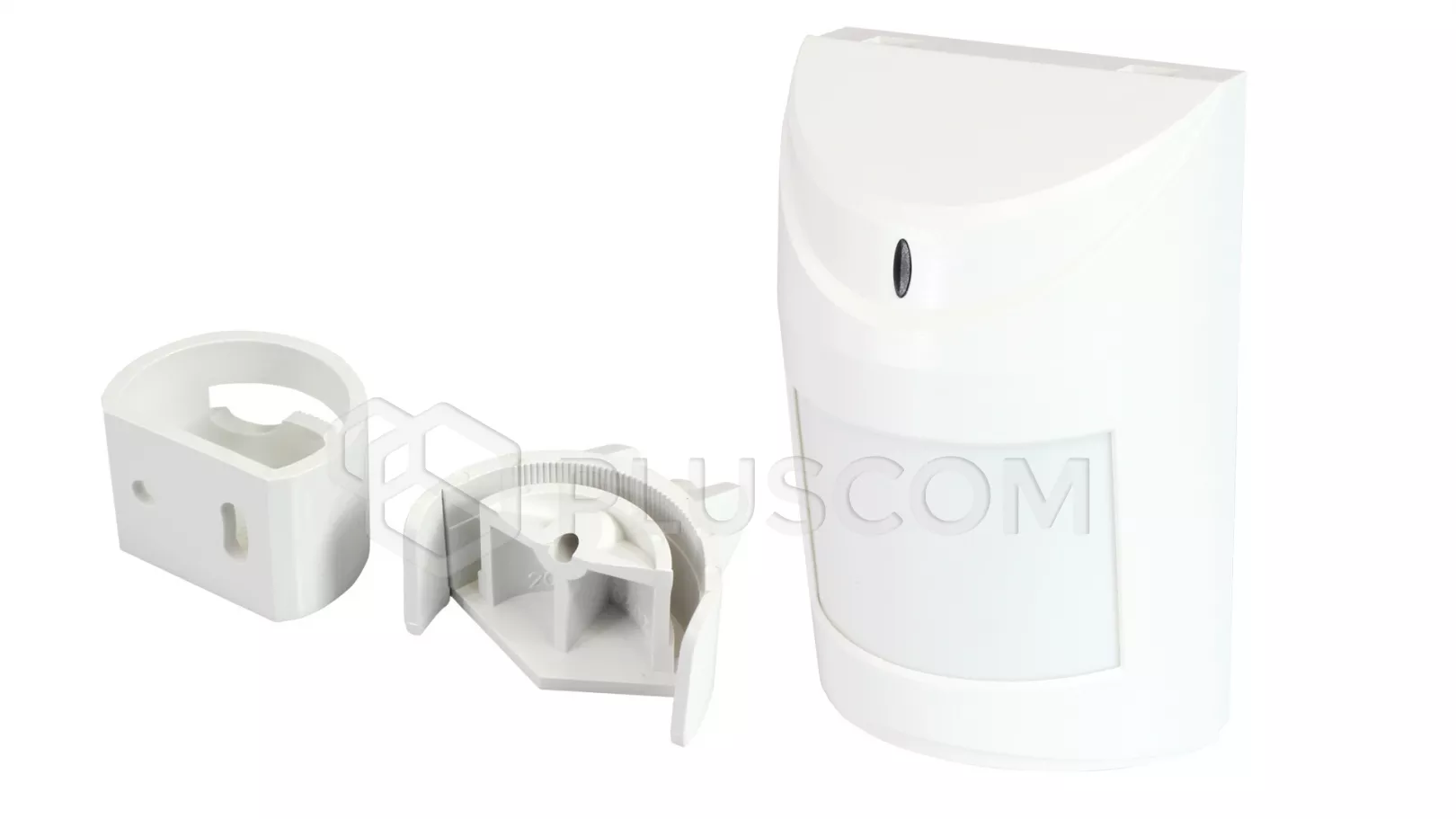

- Staffa di inclinazione
- Bulloni di espansione
- Manuale

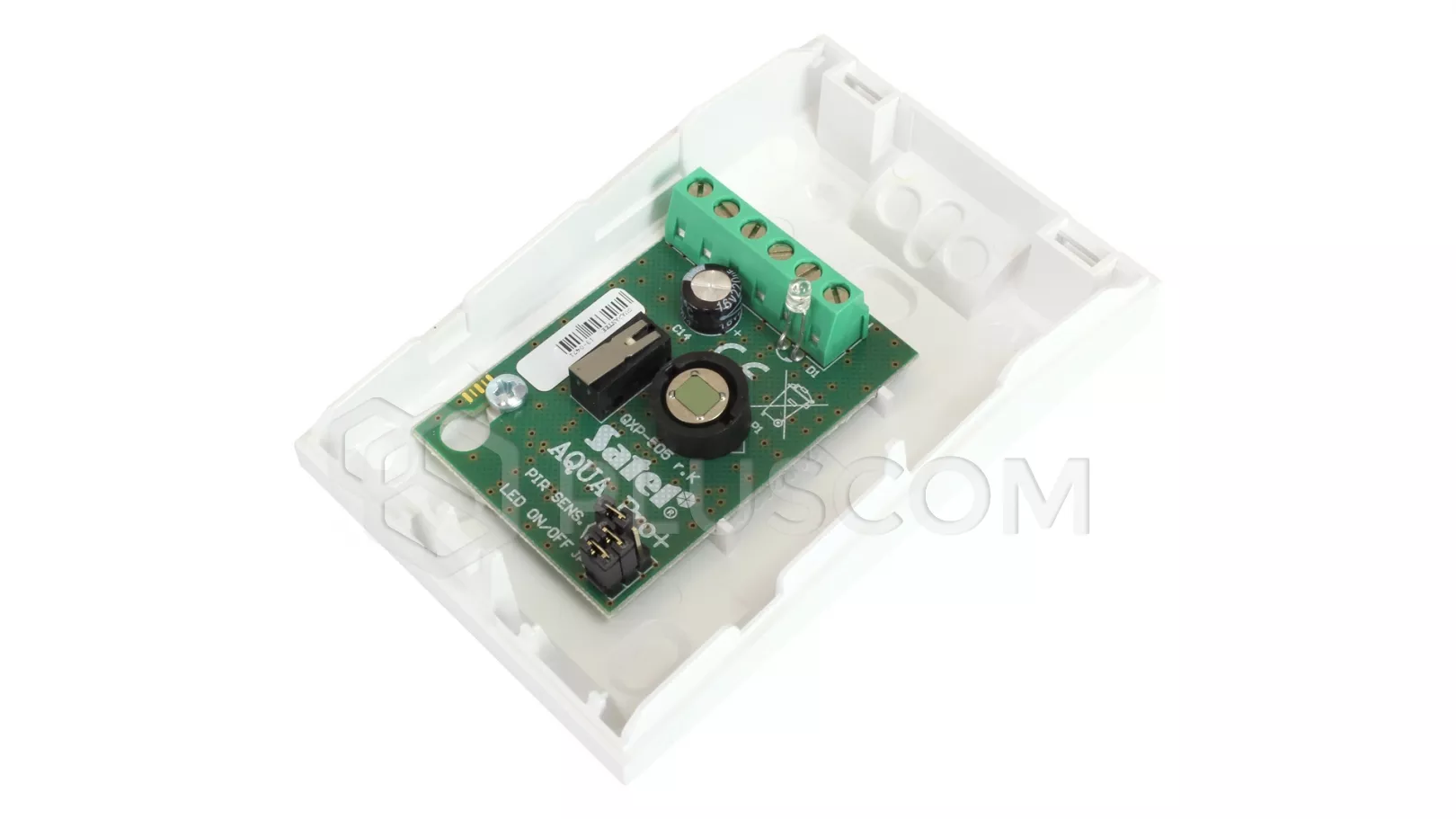

Satel AQUA Pro Rivelatore PIR digitale

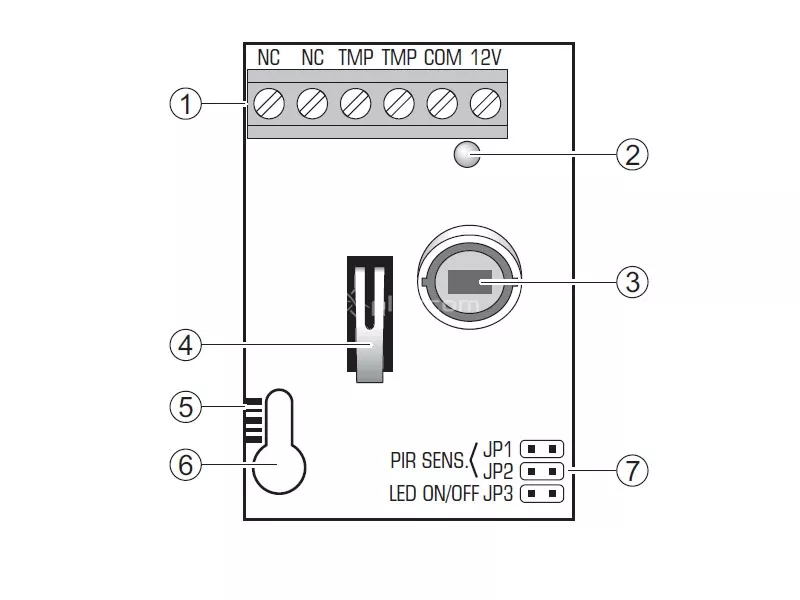

Spiegazione del disegno:
- terminali:
- NC - relè (NC)
- TMP - contatto antimanomissione
- COM - terra
- 12V - ingresso di alimentazione
- LED rosso indicante:
- preallarme - lampeggia brevemente (ca. 120 ms);
- allarme - si accende per 2 secondi;
- stato di avvio - lampeggia rapidamente;
- bassa tensione di alimentazione - si illumina di rosso.
- piroelemento.
- contatto di manomissione.
- scala graduata per il posizionamento del piroelemento rispetto all'obiettivo.
- foro per la vite di fissaggio.
- perni per la configurazione del rivelatore:
- PIR SENS. - Determinazione della sensibilità del rivelatore;
- LED ON/OFF - accensione/spegnimento della segnalazione tramite LED.
Lente
Il rilevatore è dotato di un obiettivo extragrandangolare (EWA). È possibile acquistare e montare una lente con caratteristiche diverse (portata, numero di raggi, angolo di campo).

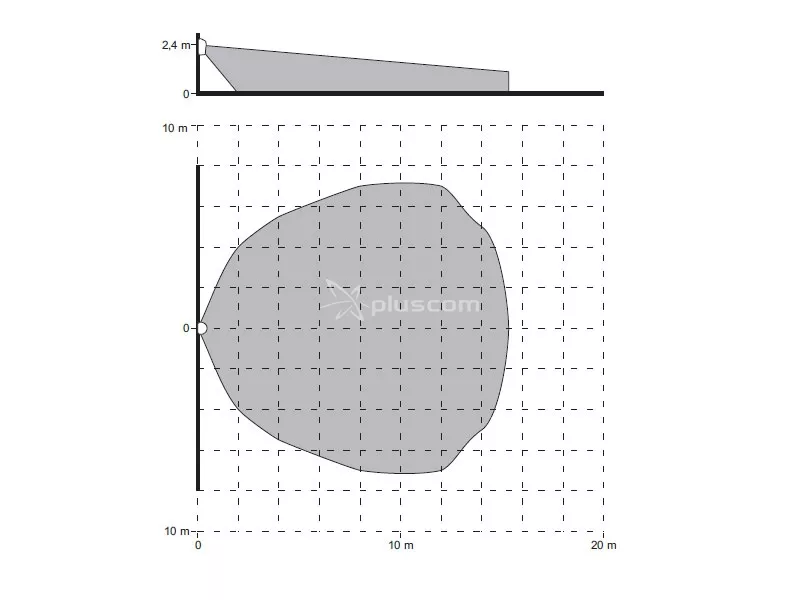

Area di rilevamento
Satel AQUA Pro Rivelatore PIR digitale
Il campo di funzionamento del rilevatore deve essere scelto in base alle dimensioni dell'ambiente in cui verrà installato. La dimensione del locale nella direzione principale del rilevatore non deve essere inferiore a 1/3 del campo nominale del rilevatore. Una selezione inadeguata delle lenti può causare una sensibilità eccessiva e provocare falsi allarmi.
Metodo di posizionamento
Satel AQUA Pro Rivelatore PIR digitale

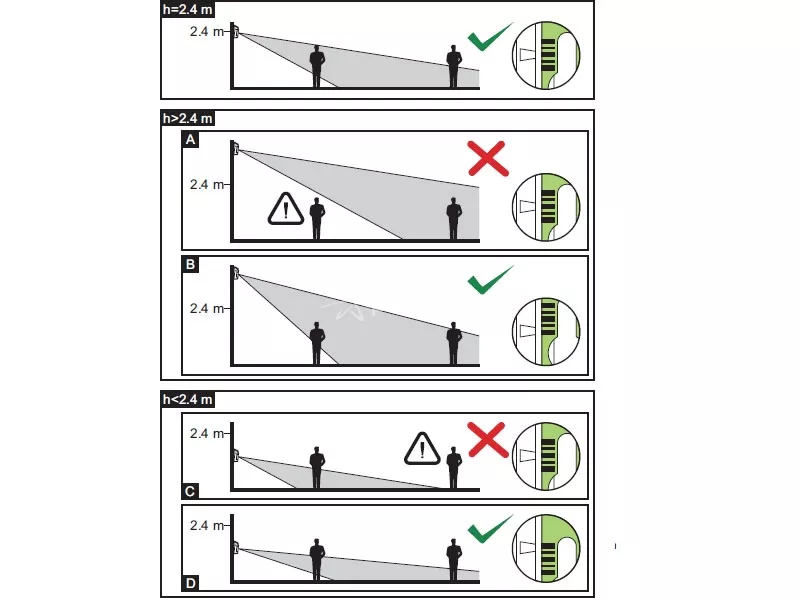

L'effetto dell'altezza di montaggio sull'area osservata dal rilevatore e il modo in cui la scheda elettronica viene posizionata per ottimizzare tale area.
A seconda dell'altezza di montaggio, è necessario posizionare la linea centrale della scala:
- di fronte all'indicatore sulla custodia (altezza di montaggio 2,4 m),
- sopra l'indicatore (montaggio superiore a 2,4 m - esempio B)
- o sotto l'indicatore (montaggio inferiore a 2,4 m - esempio D).
Montaggio
- Aprire l'alloggiamento.

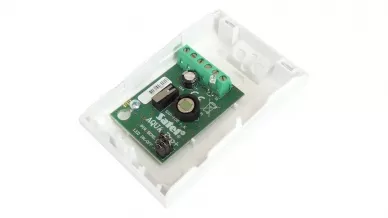

- Rimuovere la scheda elettronica.
- Realizzare nel pannello posteriore dell'alloggiamento gli appositi gommini per viti e cavi.
- Far passare il cavo attraverso il foro realizzato.
- Collegare i cavi ai terminali appropriati.
- Utilizzare i ponticelli per impostare i parametri operativi del rilevatore.
- Chiudere l'alloggiamento del rilevatore.
