Satel MP-1 Modulo relè

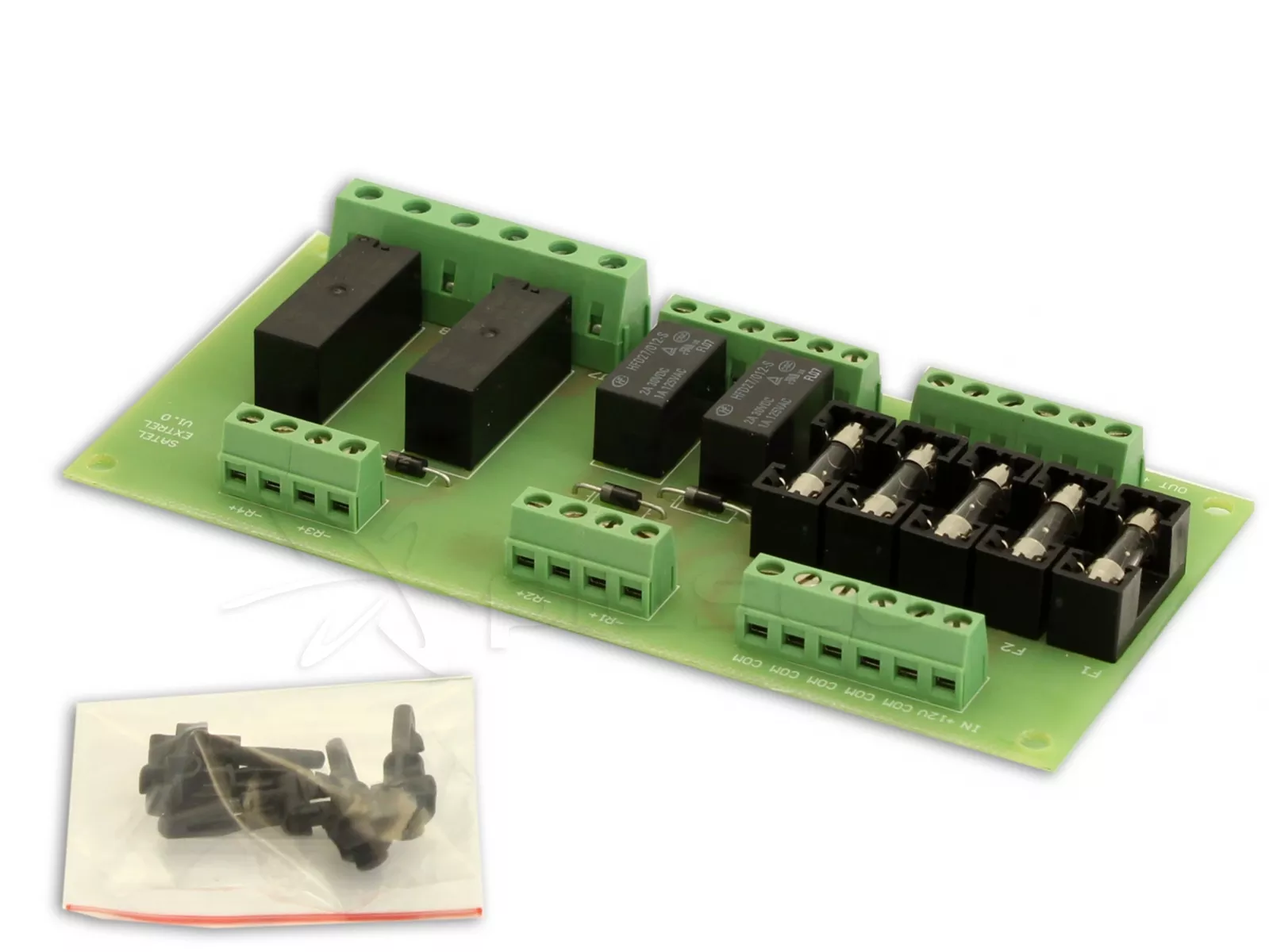

Modulo relè MP-1 è un dispositivo elettrico universale che facilita la costruzione di impianti elettrici a bassa tensione (ad esempio, il modulo relè MP-1). impianti di allarme).

Dispone di 4 relè elettromagnetico e 5 fusibili incorporati in serie nei circuiti di tensione di uscita. Consente il controllo di apparecchiature elettriche con elevato assorbimento di corrente (fino a 8A) e alimentazione in corrente alternata.

La funzione di controllo viene svolta utilizzando segnali di tensione (ad es. La funzione di controllo è realizzata mediante segnali di tensione (ad esempio 0V e +12V) applicati agli ingressi di controllo ed è limitata al cortocircuito e all'apertura o alla commutazione dei contatti del relè.

Lo scopo principale del modulo è quello di cooperare con le uscite di tipo OC dei pannelli di controllo: CA-6, CA-10, CA-64 e il modulo di comunicazione GSM-4 prodotto da SATEL.

La capacità di carico delle uscite di tipo OC in questi dispositivi è limitata a 50 mA.

Satel MP-1 Modulo relè

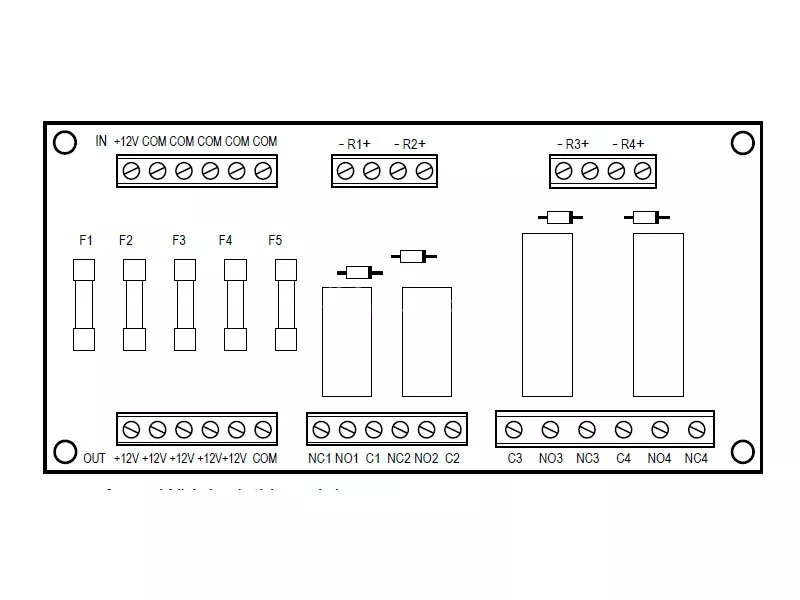

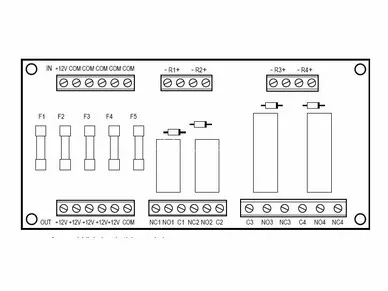

Descrizione del disegno:

• Da C1 a C4 - terminale comune del relè
• Da NC1 a NC4 - terminale aperto del relè
• Da NO1 a NO4 - terminale di cortocircuito del relè
• Da ±R1 a ±R4 - ingressi di tensione per il controllo del funzionamento del relè
• IN +12V - ingresso tensione di alimentazione
• OUT +12V - uscite di tensione di alimentazione
• COM - terra
