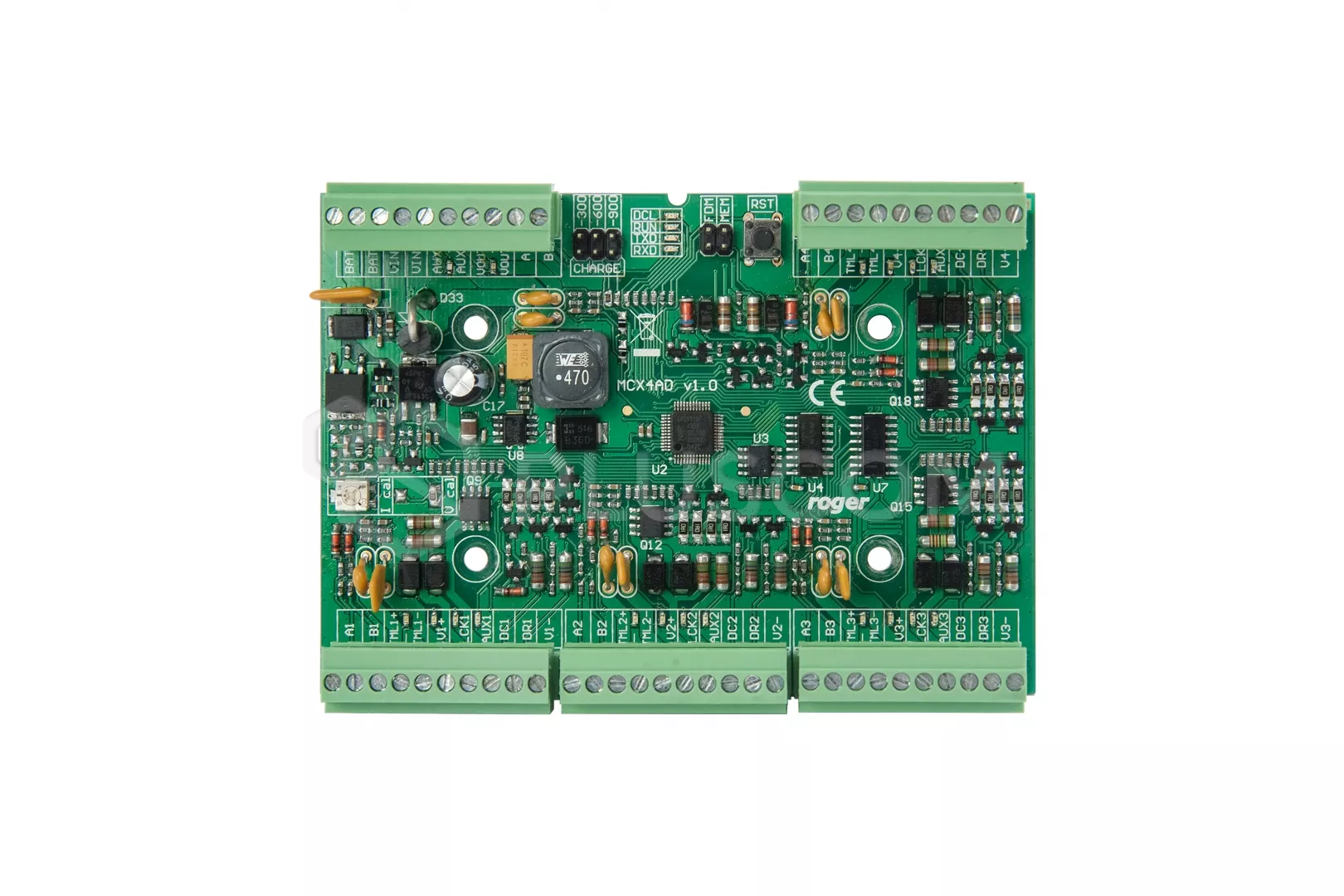

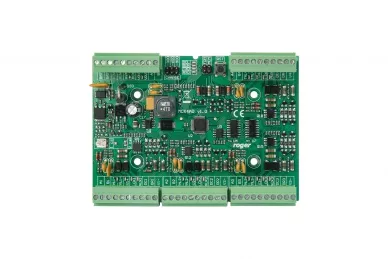

Roger MCX4D 4 espansioni di passaggio

Roger MCX4D Espansore a 2 passaggi

MCX4D è un espansore di I/O dedicato ad operare 4 passaggi nel sistema RACS 5.
Il modulo per ogni porta offre 2 ingressi, 2 uscite, interfaccia di comunicazione per lettori e due uscite di alimentazione e, oltre alla funzione di espansore, funge anche da distributore di energia e bus di comunicazione RS485. Supporta anche una batteria di backup. Consente di caricarla con una corrente di 0,3A, 0,6A o 0,9A in base al livello di tensione da cui viene alimentata. La corrente di carica viene selezionata mediante ponticelli.

L'MCX2D richiede l'alimentazione da un alimentatore esterno da 13,8 V CC, che è anche la fonte di alimentazione per serrature, lettori e altri elementi di passaggio. È prevista una corrente di alimentazione di 1,2A per ciascuna delle transizioni servite.

CARATTERISTICHE

• Distribuzione dell'alimentazione a 4 transizioni
• distribuzione del bus di comunicazione
• 8 ingressi EOL/2EOL
• 8 uscite 12 V/1 A
• 4 uscite di potenza 12 V/1 A
• 4 uscite di potenza 12 V/0,2 A
• Interfaccia di comunicazione RS485 con il controllore di accesso
• protezione della batteria da scarica profonda
• segnalazione dello stato di alimentazione al controllore di accesso

SPECIFICHE TECNICHE

• tensione di alimentazione:
• • 13,8VDC +/- 100mV (con supporto di batteria)
  • 11-15VDC (senza batteria di supporto)
• consumo medio di corrente: 50mA
• corrente di carica della batteria: configurabile: 0,3A/0,6A/0,9A
• ingressi: 8 linee di ingresso parametriche
• uscite a transistor: 8 linee di uscita
• uscite di potenza:
• • 2 uscite 13,8VDC/0,2A (VOUT, AUX)
  • 4 uscite 13,8VDC/0,2A (TML)
  • 4 uscite 13,8VDC/1,0A (VDR)
• distanze:
• • fino a 1200 m di lunghezza del bus RS485 tra il controllore MC16 e l'espansore MCX
  • fino a 1200 m di lunghezza del bus RS485 tra l'espansore MCX e i terminali MCT
  • la lunghezza totale del bus tra il controllore e qualsiasi terminale non deve superare i 1200 m
• classe ambientale: I
• grado di protezione: IP20
• temperatura di lavoro: +5°C ~ +40°C
• dimensioni: 80x115x20mm
• peso: 85g

L'espansore MCX4D funziona con i controllori di accesso:
