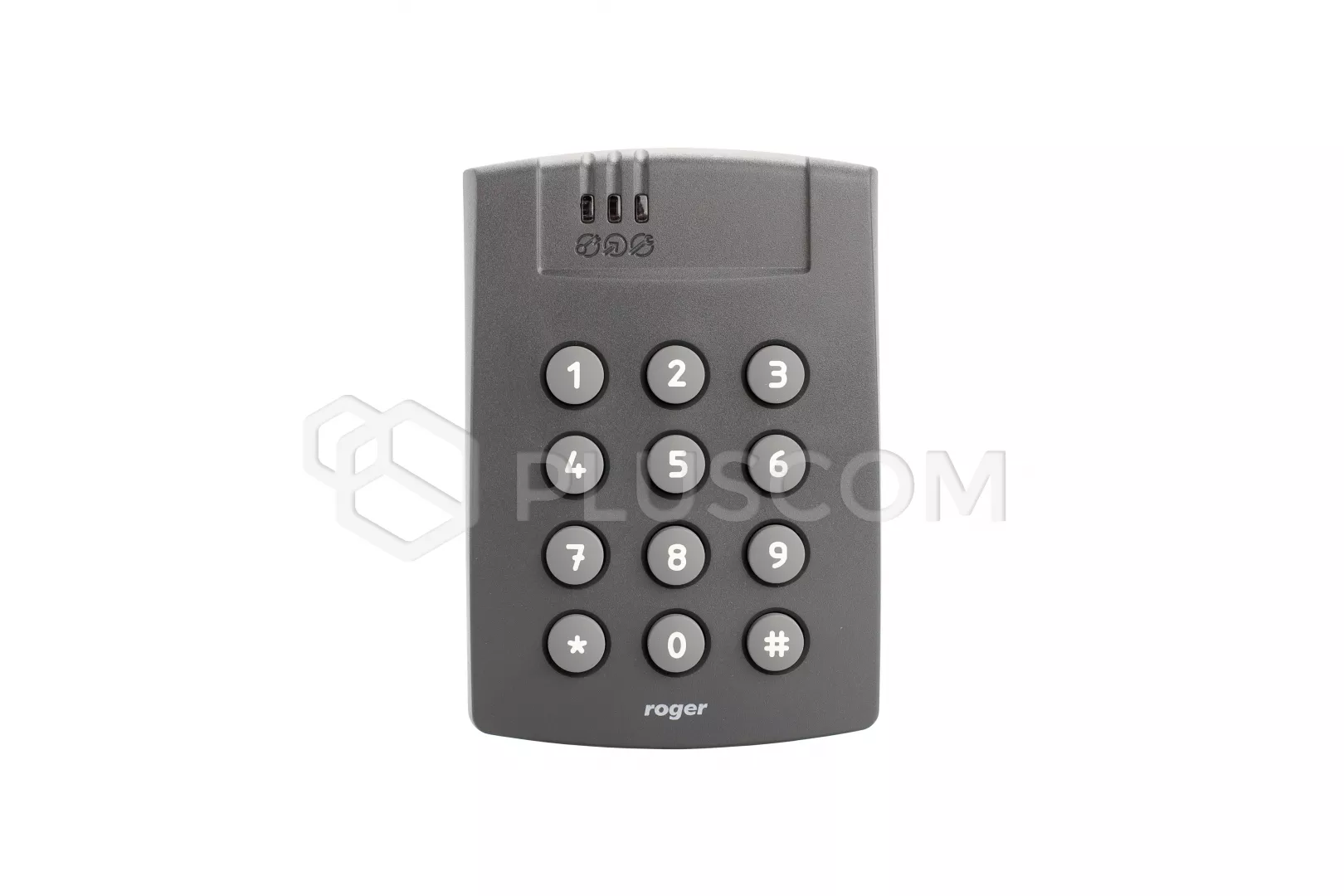

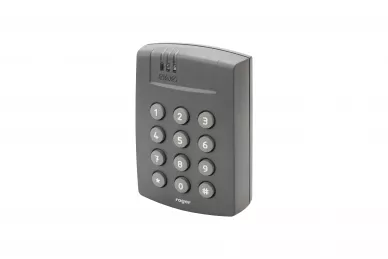

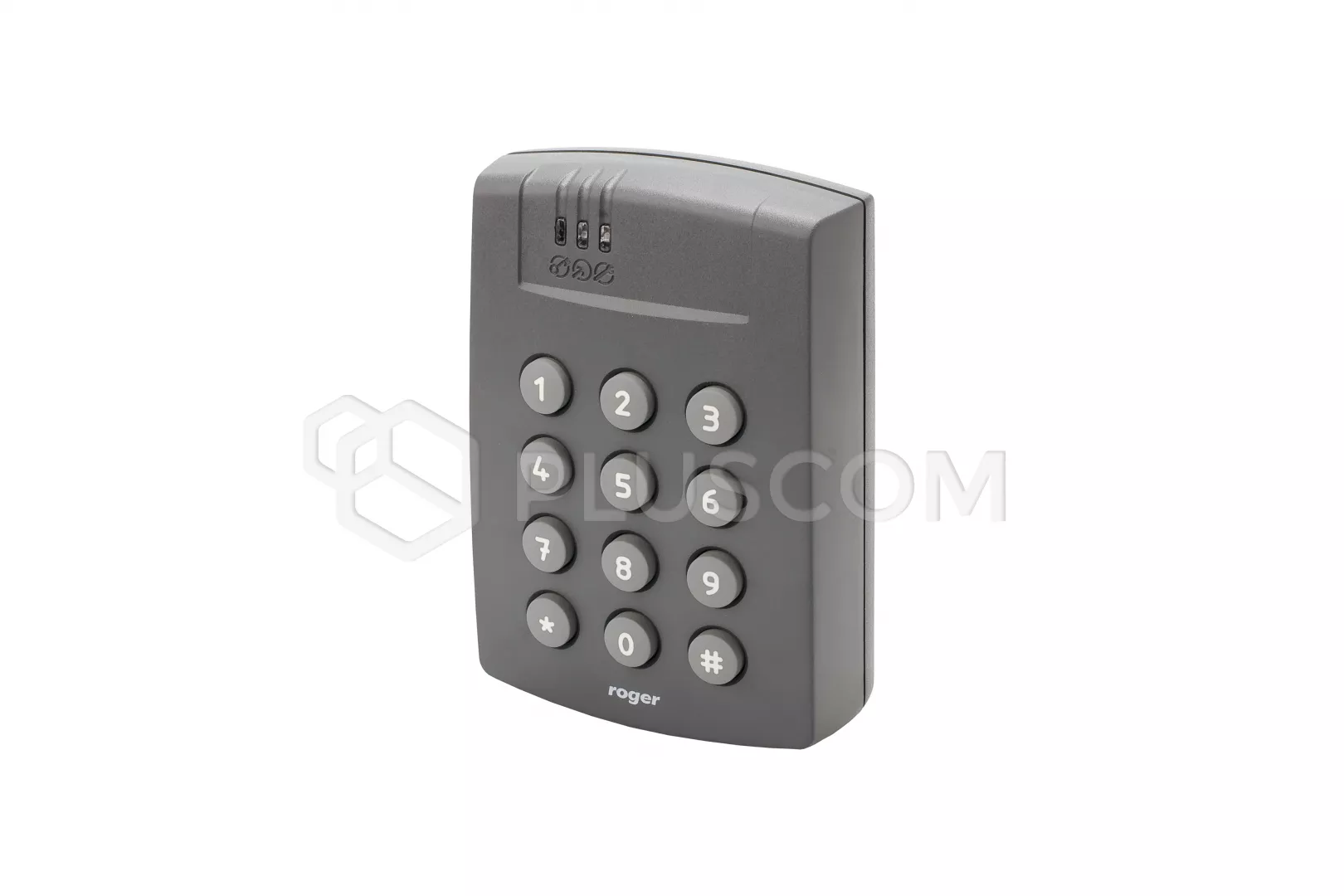

Roger MCT64E-IO Terminale di accesso con tastiera

Roger MCT64E-IO Terminale di accesso con tastiera retroilluminata, lettore di schede EM 125 kHz e linee di I/O integrate

L'MCT64E-IO è progettato per i sistemi di controllo degli accessi nel sistema RACS 5. Il lettore funziona come terminale di prossimità, riconoscendo gli utenti tramite codici PIN e/o schede di prossimità standard EM125kHz (UNIQUE).
Come dispositivo slave del controllore di accesso, il suo ruolo è limitato alla lettura del numero di serie (CSN) della tessera o del codice PIN e alla trasmissione dei dati letti al controllore di accesso.

L'MCT64E-IO è dotato di una serie di linee di ingresso e di uscita che, nella maggior parte dei casi, consentono il funzionamento completo del passaggio senza utilizzare gli ingressi e le uscite presenti sul controllore di accesso o sul modulo di espansione. Il terminale dispone di tre linee di ingresso NO/NC, due uscite a transistor e un'uscita a relè.

Richiede un'alimentazione in corrente continua nell'intervallo 11-15 V, che può essere fornita dall'espansore MCX2D/MCX4D dell'MC16-PAC-KIT, dal controllore di accesso MC16 (uscita di alimentazione TML) o da un alimentatore separato.
La comunicazione del terminale con il controllore di accesso avviene tramite il bus RS485.

CARATTERISTICHE

• terminale di accesso per il sistema RACS 5
• tastiera in silicone con retroilluminazione
• lettura dei numeri CSN
• supporto di un lettore supplementare della serie PRT
• Interfaccia di comunicazione RS485, RACS CLK/DTA
• 3 ingressi NO/NC
• 2 uscite a transistor
• 1 uscita a relè
• Sensore di manomissione
• funzionamento all'aperto
• IP65

Sulla parte anteriore dell'involucro, l'MCT64E-IO dispone di tre indicatori LED, utilizzati per segnalare le funzioni integrate e che possono essere programmati a discrezione dell'utente per segnalare altre funzioni disponibili nel sistema come parte di una configurazione di alto livello (VISO).

PARAMETRI TECNICI

• tensione di alimentazione:
• • nominale 12VDC
  • ammissibile 10-15VDC
• consumo medio di corrente 50mA
•

• schede di prossimità: EM 125 KHz (compatibile con EM 4100/4102)
• raggio di lettura: fino a 7 cm
• distanza: fino a 1200 m di lunghezza del bus RS485 tra controllore e lettore
• classe ambientale: IV
• grado di protezione: IP65
• temperatura di lavoro: -25°C ~ +60°C
• dimensioni: 115x80x35mm
• peso: circa 150g
