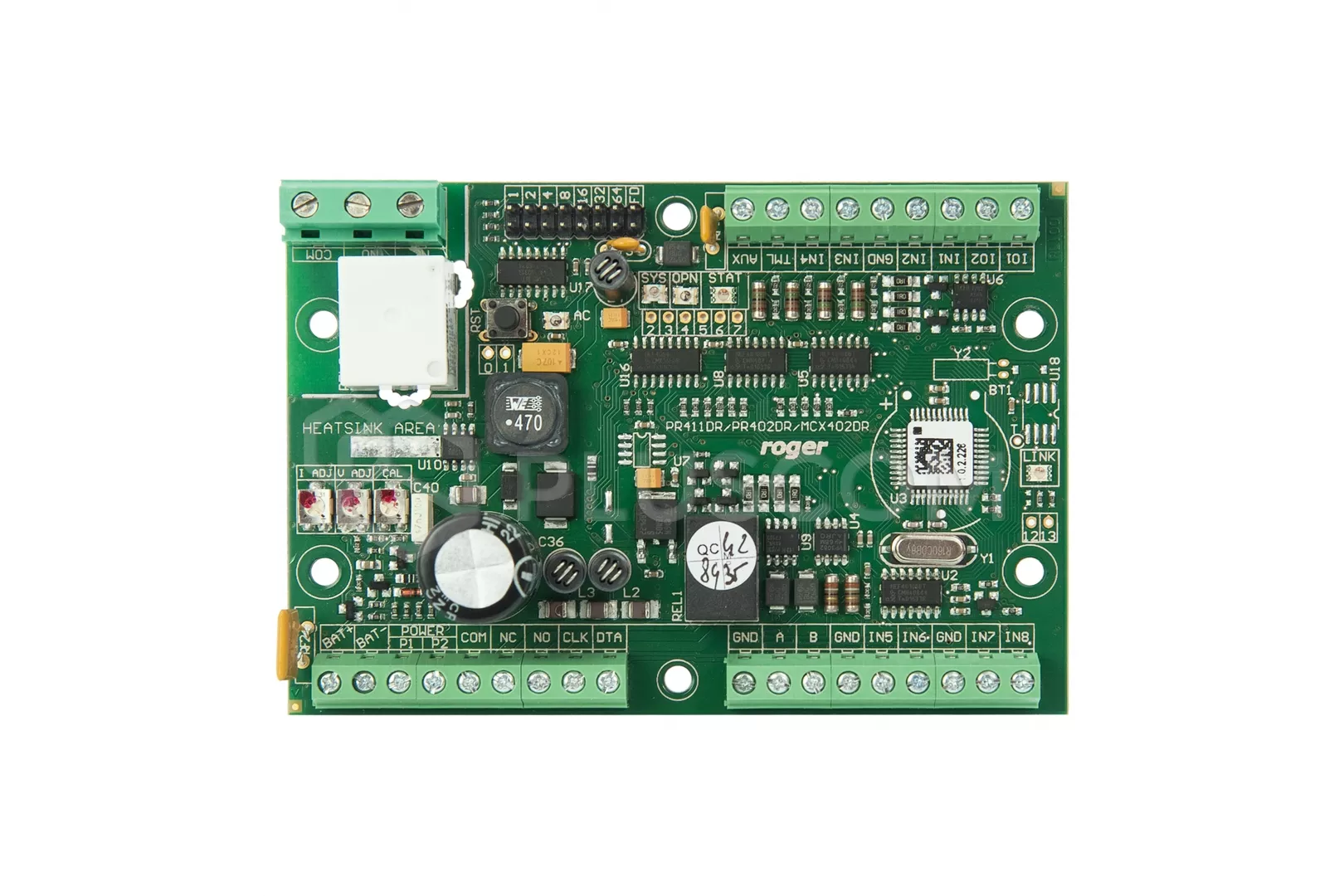

Roger MCX402-BRD 1 espansore di passaggio

Roger MCX402-BRD Espansore a 1 passaggio

MCX402-BRD è un expander di I/O dedicato al sistema RACS 5. Lo scopo principale del dispositivo è quello di gestire 1 passaggio bifacciale o 2 passaggi unilaterali utilizzando lettori Wiegand.
Funziona con due lettori della serie PRT (interfaccia RACS CLK/DTA) o due lettori Wiegand.
L'interfaccia Wiegand può essere utilizzata per comunicare con lettori e terminali di altri produttori. La comunicazione Wiegand è implementata attraverso le linee di ingresso (IN1, IN2) dell'espansore e consente il funzionamento di 1 lettore.
I dispositivi collegati possono essere utilizzati come i lettori della serie MCT collegati direttamente al bus RS485 del controllore.

L'espansore fornisce un'uscita di alimentazione separata per i lettori da 0,2 A e un'uscita di alimentazione per gli attuatori da 1,0 A (serratura, sirena). Le uscite di alimentazione e le uscite programmabili sono protette contro il sovraccarico.
La comunicazione tra l'espansore e il controllore di accesso MC16 è assicurata dal bus RS485, al quale possono essere collegati fino a 16 dispositivi del sistema RACS 5, ciascuno con un indirizzo individuale nell'intervallo 100-115.

L'MCX402-BRD è dotato di un alimentatore tampone supervisionato da 1,5 A e di una serie di linee di I/O programmabili, tra cui due uscite a relè.
In opzione, l'expander può essere alimentato da un trasformatore da 18 V/50 VA e integrato con un modulo di alimentazione PS1A-LCK. In questo caso, il kit fornisce due uscite di potenza da 1,0 A e due uscite da 0,2 A.

CARATTERISTICHE

• distribuzione dell'alimentazione per i dispositivi in fase di transizione
• espansione di 2 transizioni al sistema RACS 5
• supporto per due lettori Wiegand (26-66bit)
• supporto per 2 lettori della serie PRT (RACS 4)
• 8 ingressi NO/NC
• 1 uscita a relè 1,5 A
• 1 uscita a relè 5,0 A
• 2 uscite a transistor 1,0 A
• 1 uscita di alimentazione 1,0 A
• 1 uscita di potenza 0,2 A
• Alimentazione 18 VAC/12 VDC/24 VDC
• alimentazione tampone supervisionata 1,5 A
• Funzionamento a batteria da 7 Ah
• Comunicazione RS485 senza necessità di topologia bus
• Interfaccia RS485
• Interfaccia Wiegand
• Interfaccia RACS CLK/DTA
• terminali a vite

SPECIFICHE TECNICHE

• tensione di alimentazione:
• • nominale 24VDC (22-26VDC)
  • nominale 18VAC (17-22VAC)
  • nominale 12VDC (10-15VDC)
• consumo medio di corrente 100mA
• corrente di carica della batteria: 300mA
• distanze:
• • fino a 1200 m Lunghezza bus RS485 tra controllore ed expander
  • fino a 150 m tra l'espansore e i terminali PRT o Wiegand
• Classe ambientale: I
• grado di protezione: IP20
• temperatura di lavoro: +5°C ~ +40°C
• dimensioni: 80x115x28mm
• peso: 100g
