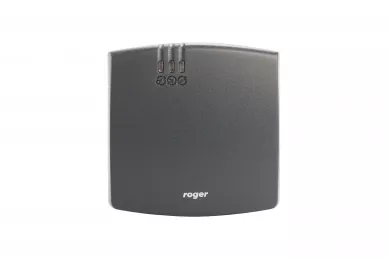

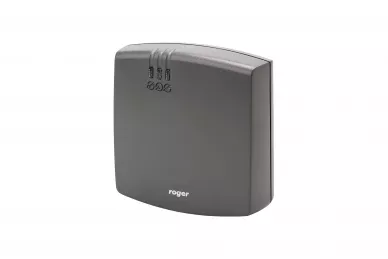

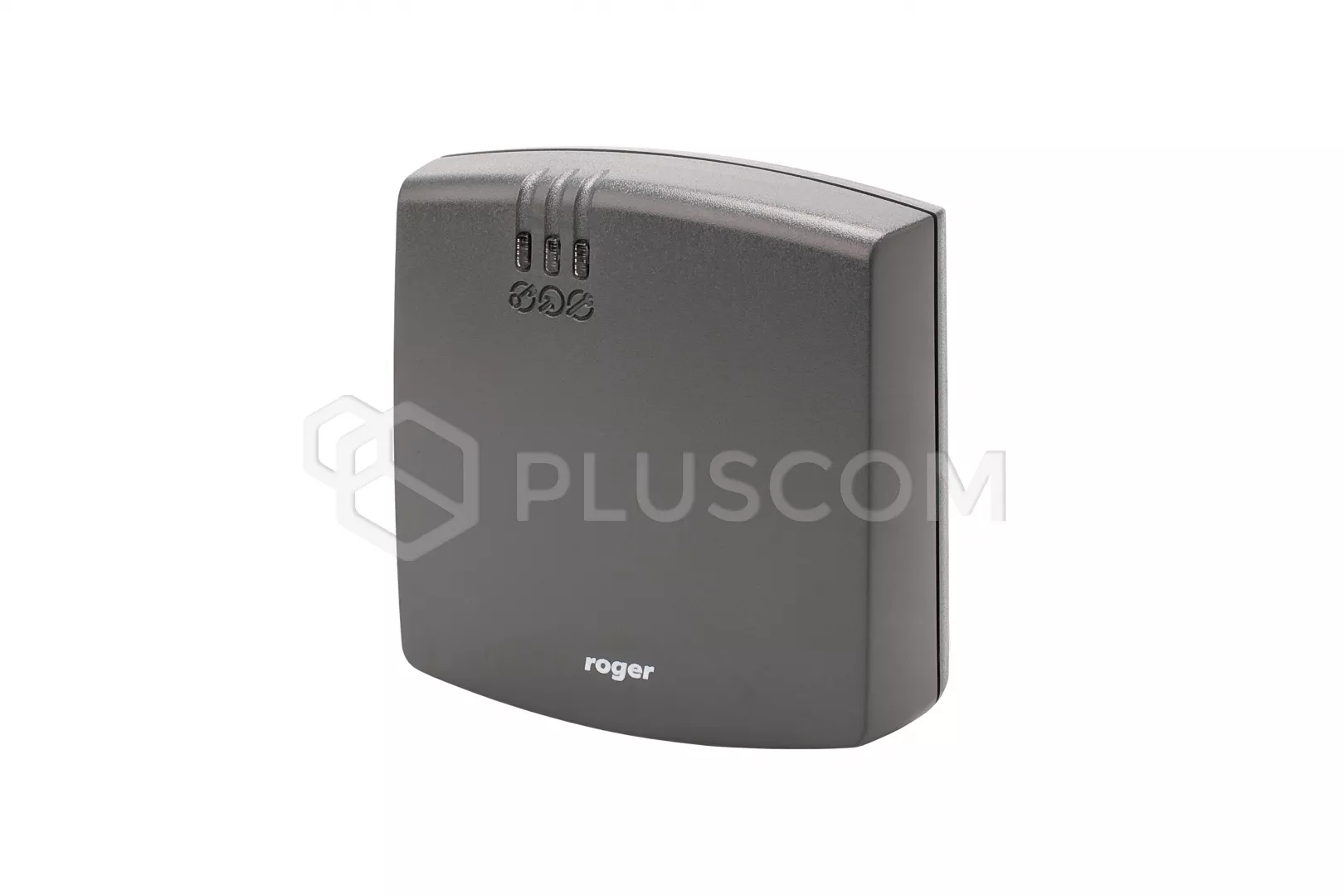

Roger MCT66E-IO Terminale di accesso

Roger MCT66E-IO Terminale di accesso con lettore di schede EM 125 kHz e linee di I/O integrate

L'MCT66E-IO è progettato per i sistemi di controllo degli accessi nel sistema RACS 5. Il lettore funziona come un terminale di prossimità che riconosce gli utenti tramite schede di prossimità standard EM125kHz (UNIQUE).
Come dispositivo slave del controllore di accesso, il suo ruolo è limitato alla lettura del numero di serie (CSN) della tessera e all'invio dei dati letti al controllore di accesso.

L'MCT66E-IO è dotato di una serie di linee di ingresso e di uscita che, nella maggior parte dei casi, consentono il funzionamento completo del passaggio senza utilizzare gli ingressi e le uscite presenti sul controllore di accesso o sul modulo di espansione. Il terminale dispone di tre linee di ingresso NO/NC, due uscite a transistor e un'uscita a relè.

Richiede un'alimentazione in corrente continua nell'intervallo 11-15 V, che può essere fornita dall'espansore MCX2D/MCX4D dell'MC16-PAC-KIT, dal controllore di accesso MC16 (uscita di alimentazione TML) o da un alimentatore separato.
La comunicazione del terminale con il controllore di accesso avviene tramite bus RS485.

CARATTERISTICHE

• Terminale di accesso per il sistema RACS 5
• lettura dei numeri CSN
• supporto di un lettore supplementare della serie PRT
• Interfaccia di comunicazione RS485, RACS CLK/DTA
• 3 ingressi
• 2 uscite a transistor
• 1 uscita a relè
• Sensore di manomissione
• funzionamento all'aperto
• IP65

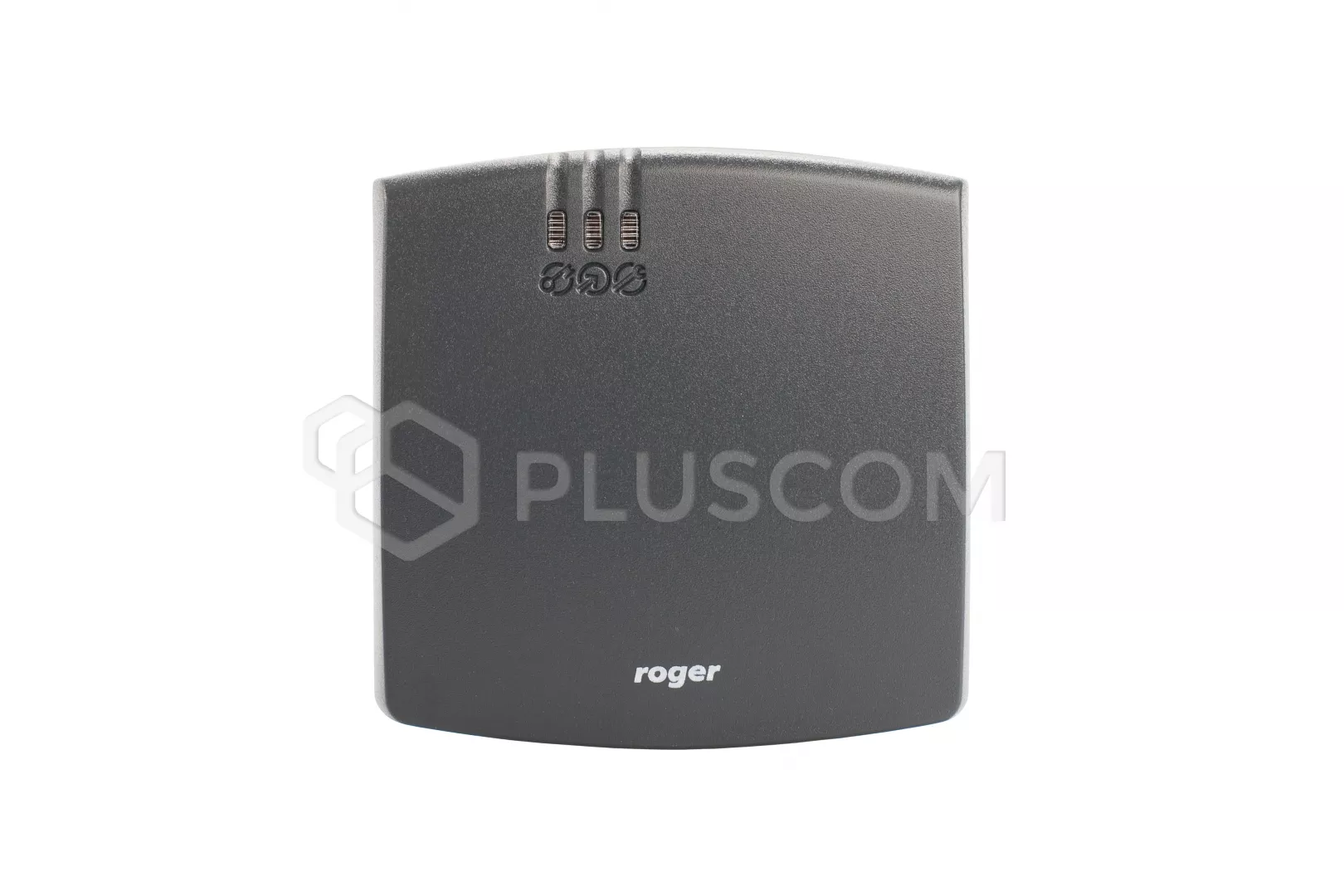

Sulla parte anteriore dell'alloggiamento, l'MCT66E-IO dispone di tre indicatori LED, utilizzati per segnalare le funzioni integrate e che possono essere programmati a discrezione dell'utente per segnalare altre funzioni disponibili nel sistema come parte di una configurazione di alto livello (VISO).

PARAMETRI TECNICI

• tensione di alimentazione:
• • nominale 12VDC
  • ammissibile 10-15VDC
• consumo medio di corrente 40mA
•

• schede di prossimità: EM 125 KHz (compatibile con EM 4100/4102)
• raggio di lettura: fino a 7 cm
• distanza: fino a 1200 m di lunghezza del bus RS485 tra controllore e lettore
• classe ambientale: IV
• grado di protezione: IP65
• temperatura di lavoro: -25°C ~ +60°C
• dimensioni: 85x85x27mm
• peso: circa 150g
