Roger MCT68ME-IO-I Terminale di accesso interno

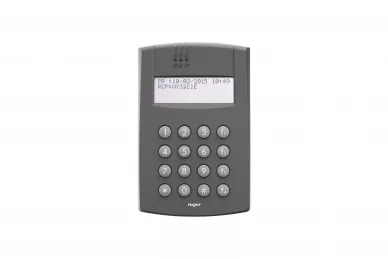

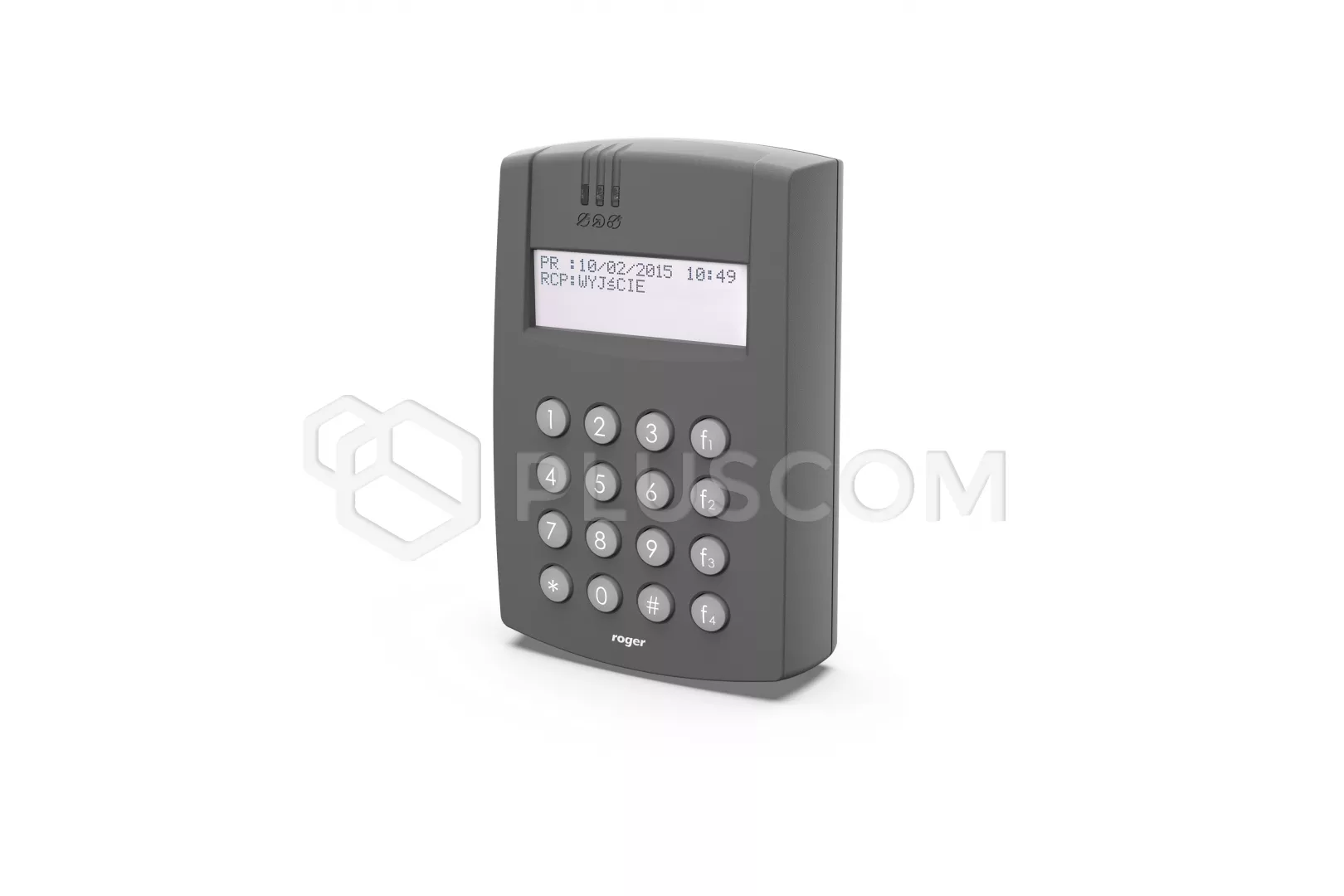

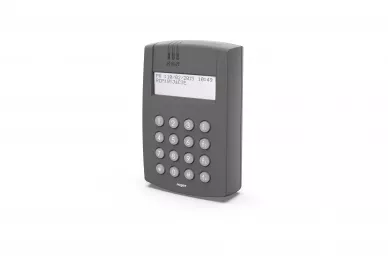

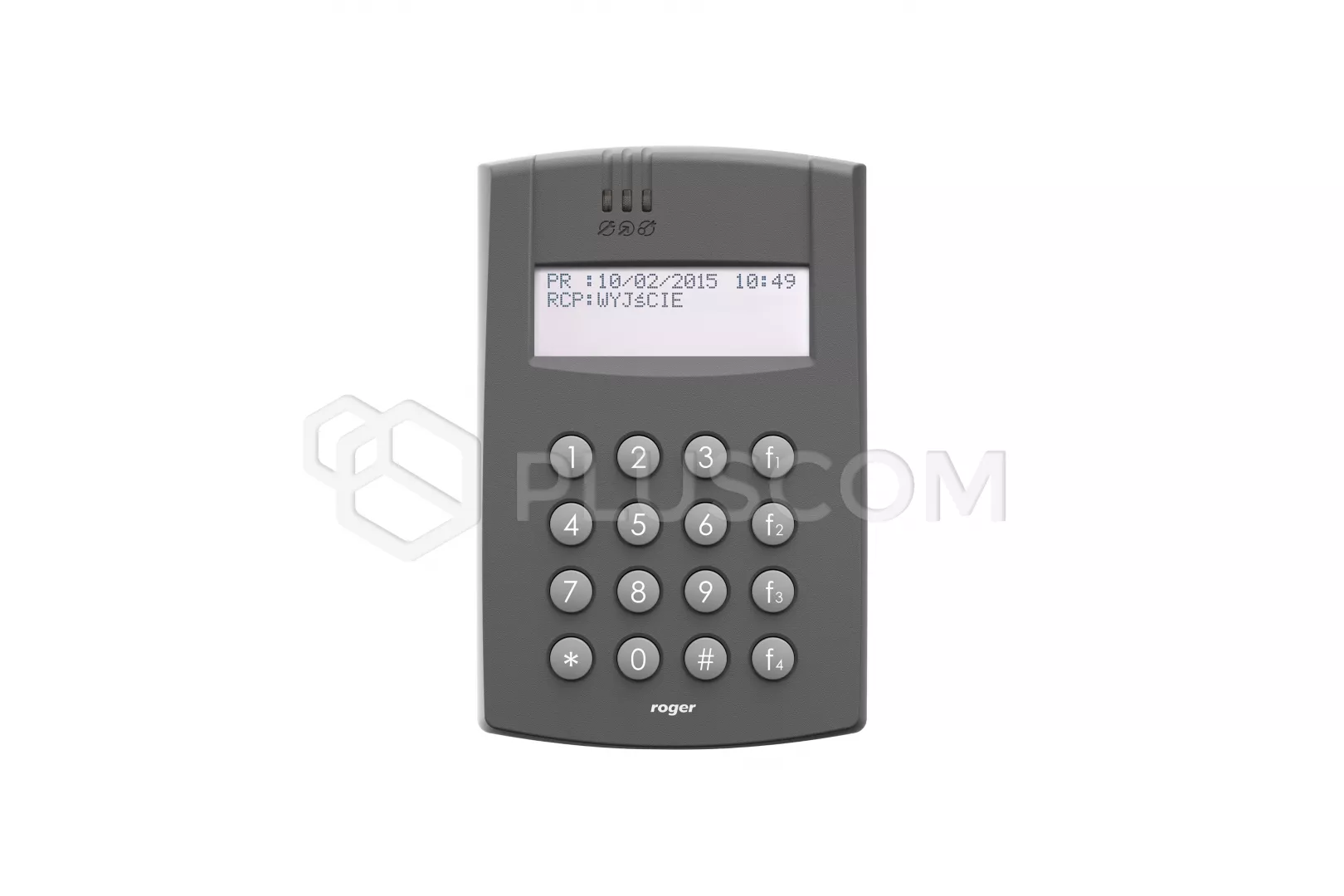

Terminale di accesso Roger MCT68ME-IO-I

L'MCT68ME-IO-I è stato progettato per i sistemi di controllo degli accessi nel sistema RACS 5. Il lettore funziona come un terminale di prossimità che riconosce gli utenti tramite codici PIN e/o carte di prossimità dello standard EM125kHz (UNIQUE) e 13,56MHz MIFARE.
È dotato di un display LCD a 4 righe e di una serie di quattro tasti funzione programmabili, che includono Dispone di un display LCD a 4 righe e di una serie di quattro tasti funzione programmabili che, tra l'altro, possono essere utilizzati per selezionare la modalità di registrazione T&A.
Come dispositivo slave del controllore di accesso, il suo ruolo è limitato alla lettura del numero di serie (CSN) della tessera o del codice PIN e all'invio dei dati letti al controllore di accesso.

L'MCT68ME-IO-I è dotato di una serie di linee di ingresso e di uscita che, nella maggior parte dei casi, consentono il funzionamento completo del passaggio senza utilizzare gli ingressi e le uscite presenti sul controllore di accesso o sul modulo di espansione. Il terminale dispone di tre linee di ingresso NO/NC, due uscite a transistor e un'uscita a relè.

Richiede un'alimentazione in corrente continua nell'intervallo 11-15 V, che può essere fornita dall'espansore MCX2D/MCX4D dell'MC16-PAC-KIT, dal controllore di accesso MC16 (uscita di alimentazione TML) o da un alimentatore separato.
La comunicazione del terminale con il controllore di accesso avviene tramite il bus RS485.

CARATTERISTICHE

• terminale di accesso per il sistema RACS 5
• Scheda di prossimità EM 125 kHz o MIFARE
• tastiera con livello di retroilluminazione regolabile
• quattro tasti funzione programmabili
• lettura dei numeri CSN
• Display LCD
• tre indicatori LED
• 3 ingressi NO/NC
• 2 uscite a transistor
• 1 uscita a relè
• definizione della polarità di riposo della linea di uscita
• altoparlante di segnalazione con livello sonoro regolabile
• rilevamento dell'apertura dell'involucro e del distacco dal suolo
• Funzionamento in interni
• aggiornamento del firmware tramite RS485 (RogerISP)

Sulla parte frontale del case, l'MCT68ME-IO-I dispone di tre indicatori LED, utilizzati per segnalare le funzioni integrate e che possono essere programmati a discrezione dell'utente per segnalare altre funzioni disponibili nel sistema all'interno della configurazione di alto livello (VISO).

SPECIFICHE TECNICHE

• tensione di alimentazione:
• • nominale 12VDC
  • ammissibile 10-15VDC
• consumo medio di corrente 100mA
•

• schede di prossimità:
• • EM 125 KHz (compatibile con EM 4100/4102)
  • 13,56 MHz compatibile con ISO14443A e MIFARE
• raggio di lettura: fino a 10 cm
• distanza: fino a 1200 m di lunghezza del bus RS485 tra controller e lettore
• classe ambientale: I
• grado di protezione: IP41
• temperatura di lavoro: +5°C ~ +40°C
• dimensioni: 170x110x42 mm
• peso: circa 410g
