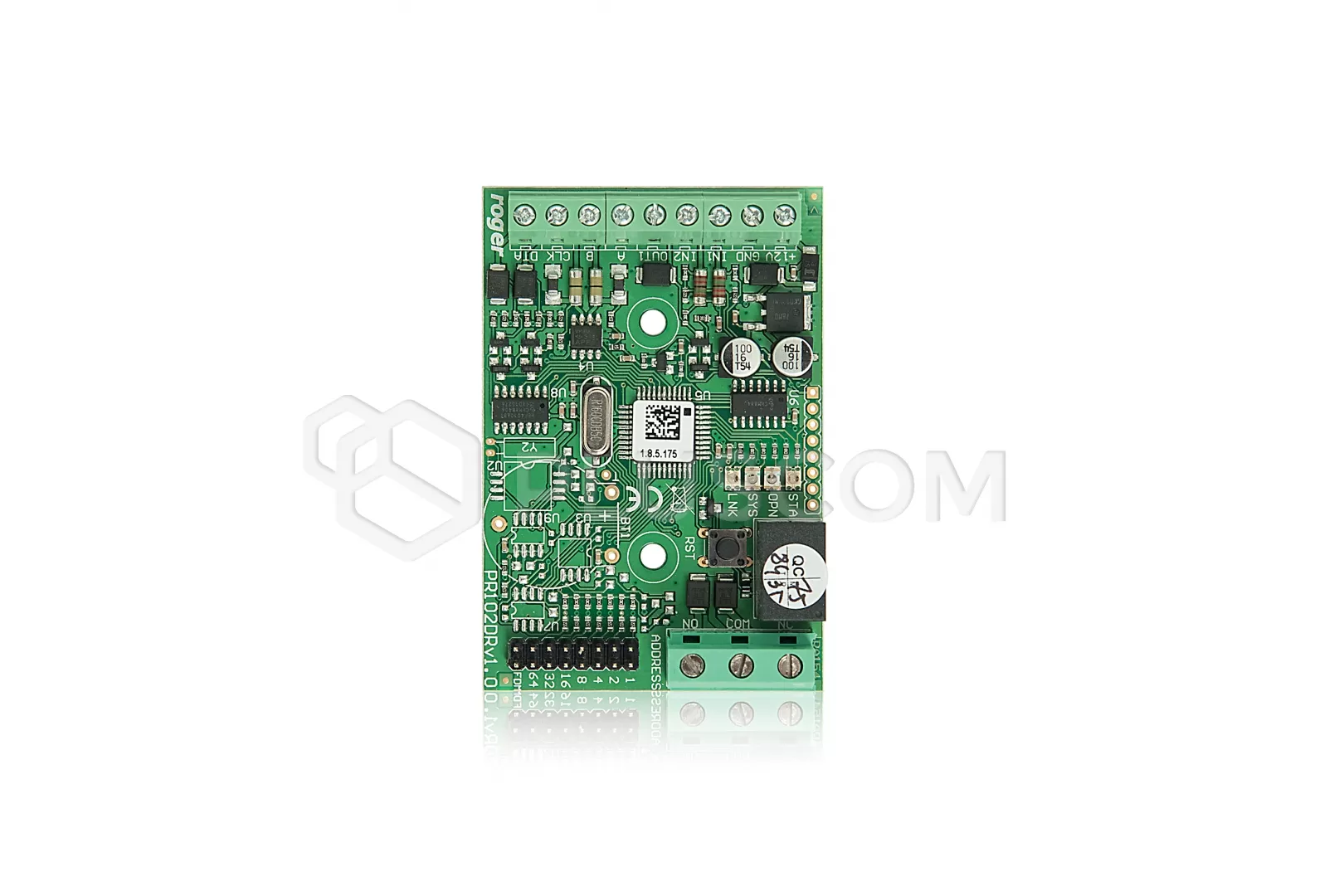

Roger MCX102-BRD 1 espansore di passaggio

Roger MCX102-BRD Espansore a 1 passaggio

MCX102-BRD è un espansore di I/O dedicato al sistema RACS 5.
Funziona con due lettori della serie PRT (interfaccia RACS CLK/DTA) o con un lettore con interfaccia Wiegand 24..66 bit.
L'interfaccia Wiegand può essere utilizzata per comunicare con lettori e terminali di altri produttori. La comunicazione Wiegand è implementata tramite le linee di ingresso (IN1, IN2) dell'espansore e consente il funzionamento di 1 lettore.
I dispositivi collegati possono essere utilizzati come i lettori della serie MCT collegati direttamente al bus RS485 del controllore.

La comunicazione tra l'espansore e il controllore di accesso MC16 è assicurata dal bus RS485, al quale possono essere collegati fino a 16 dispositivi del sistema RACS 5 in totale, ciascuno con indirizzo individuale nell'intervallo 100-115.
L'MCX102-BRD richiede un'alimentazione a 12 V CC.

CARATTERISTICHE

• 2 ingressi NO/NC
• 1 uscita relè NA/NC 1,5 A/30 V
• 1 uscita a transistor 150 mA/15 VDC
• possibilità di collegare due lettori della serie PRT (interfaccia RACS CLK/DTA)
• possibilità di collegare un lettore Wiegand 24...66 bit
• Interfaccia RS485
• Interfaccia Wiegand
• Interfaccia RACS CLK/DTA
• Configurazione e aggiornamento software tramite RS485
• tre indicatori LED
• Possibilità di montaggio su guida DIN
• terminali a vite

SPECIFICHE TECNICHE

• tensione di alimentazione:
• • nominale 12VDC
  • ammissibile 10-15VDC
• consumo medio di corrente 40mA
• distanze:
• • fino a 1200 m Lunghezza del bus RS485 tra controllore ed expander
  • fino a 150 m tra l'espansore e i terminali PRT o Wiegand
• Classe ambientale: I
• grado di protezione: IP20
• temperatura di lavoro: +5°C ~ +40°C
• dimensioni: 80x54x20mm
• peso: 50g
