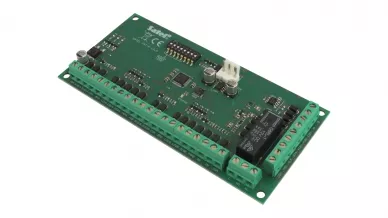

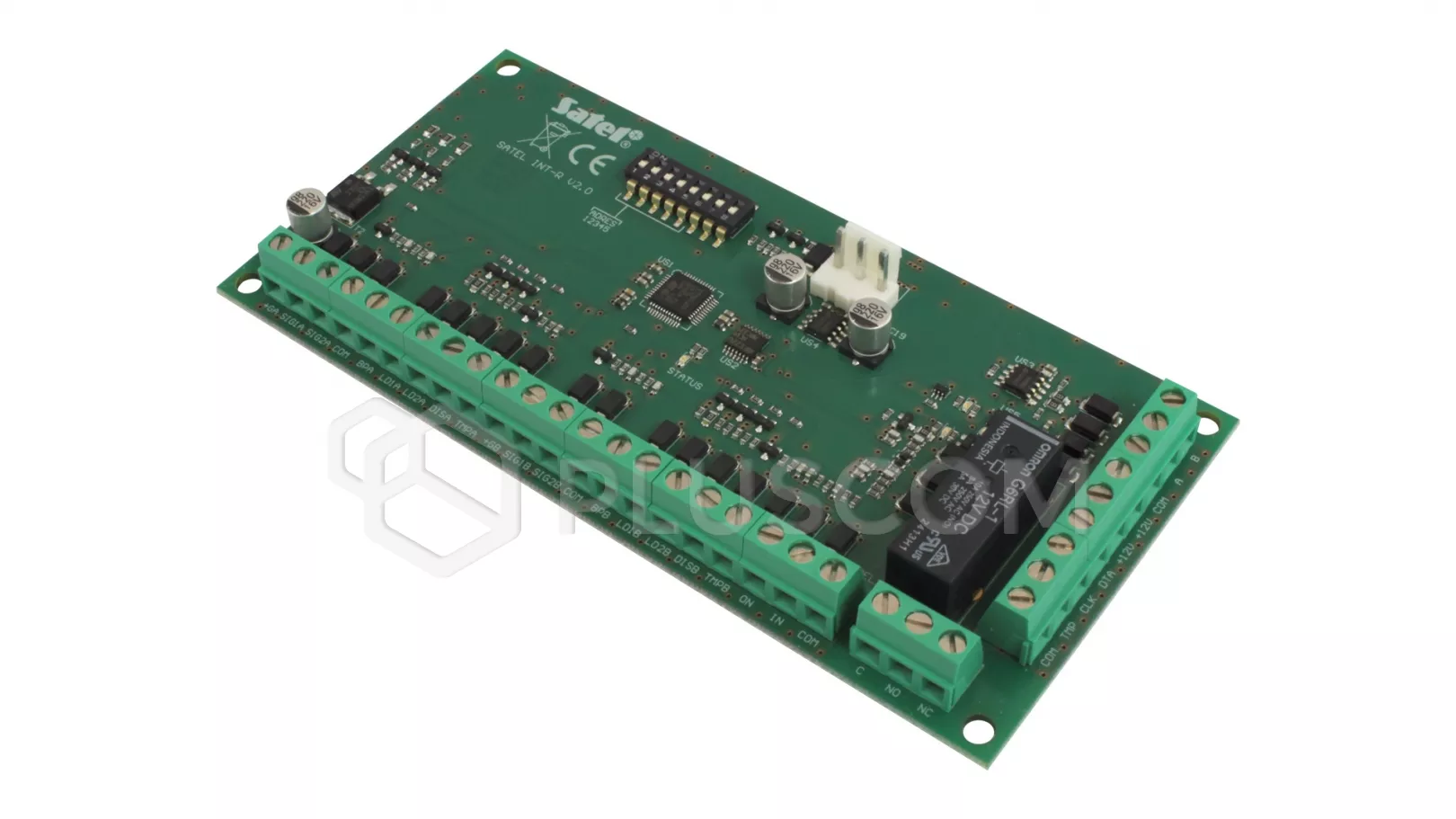

Satel INT-R Universeller Karten-/Passettenleser-Expander

Satel INT-R Universeller Karten- / Anhängerleser-Expander

Erweiterungsmodul SATEL INT-R für INTEGRA-Zentralen, das den Anschluss von Kartenlesern und/oder iButton-Pastenlesern für die Zugangskontrolle und die Scharf-/Unscharfschaltung eines Bereichs ermöglicht.

Das Erweiterungsmodul INT-R ist mit den Alarmzentralen INTEGRA und CA-64 kompatibel.

Merkmale:

• Möglichkeit zum Anschluss von zwei iButton Karten-/Bleistiftlesern
• Kompatibilität mit Lesern, die das Format Wiegand 26 verwenden
• Relais für die Steuerung eines elektrischen Türschlosses/-schalters
• Eingang für die Überwachung des Türstatus
• Eingang zum Öffnen der Tür mit einer Taste
• Türentriegelungsfunktion bei Feueralarm
• Eingang für Manipulationsschutz

Satel INT-R Universeller Karten-/Passettenleser-Expander

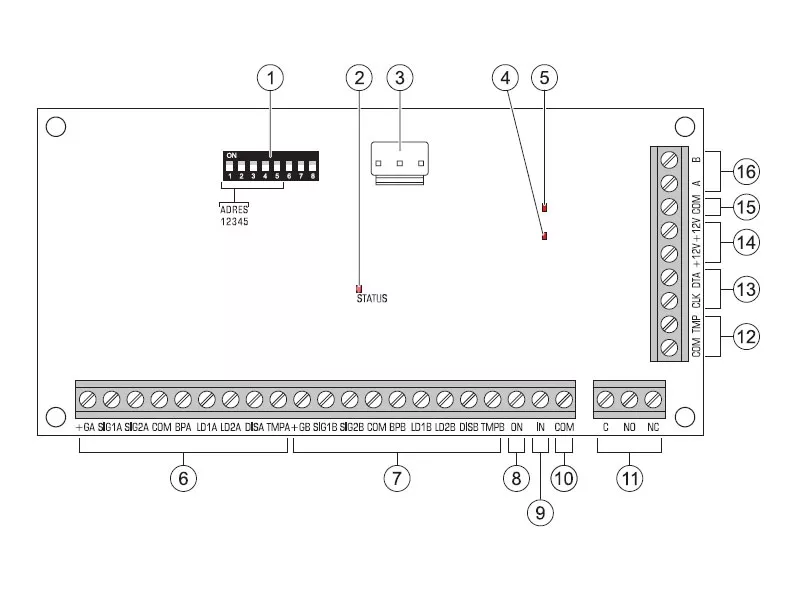

Erläuterung der Zeichnung:

1. eine Reihe von DIP-Schaltern, mit denen die individuelle Adresse des Moduls festgelegt werden kann.
2. LED zur Anzeige der Kommunikation mit dem Bedienfeld:
   • LED blinkt - Datenaustausch mit dem Bedienteil;
   • LED leuchtet - keine Kommunikation mit dem Bedienteil.
3. Stecker für zukünftige Anwendungen.
4. LED, die den Status des Relais anzeigt (leuchtet, wenn das Relais aktiv ist).
5. LED, die das Vorhandensein der Spannungsversorgung anzeigt.
6. Klemmen für den Anschluss des Lesers A.
7. Klemmen für den Anschluss eines Lesers B.
8. Eingang vom Typ NO für die Relaissteuerung (ermöglicht die Türöffnung ohne Leser).
9. Eingang vom Typ NC zur Steuerung der Tür (wenn nicht verwendet, sollte er mit Masse kurzgeschlossen werden).
10. GND.
11. Relaisklemmen:
    • C - gemeinsame Klemme;
    • NO - normalerweise offene Klemme;
    • NC - Normalerweise geschlossene Klemme.
12. Klemmen des Sabotagekreises. Wenn kein Sabotagekreis an den Klemmen angeschlossen ist, müssen sie kurzgeschlossen werden.
13. Klemmen des Kommunikationsbusses.
14. Eingänge/Ausgänge der DC +12 V-Versorgung.
15. Masse.
16. RS-485-Bus-Anschlüsse.
