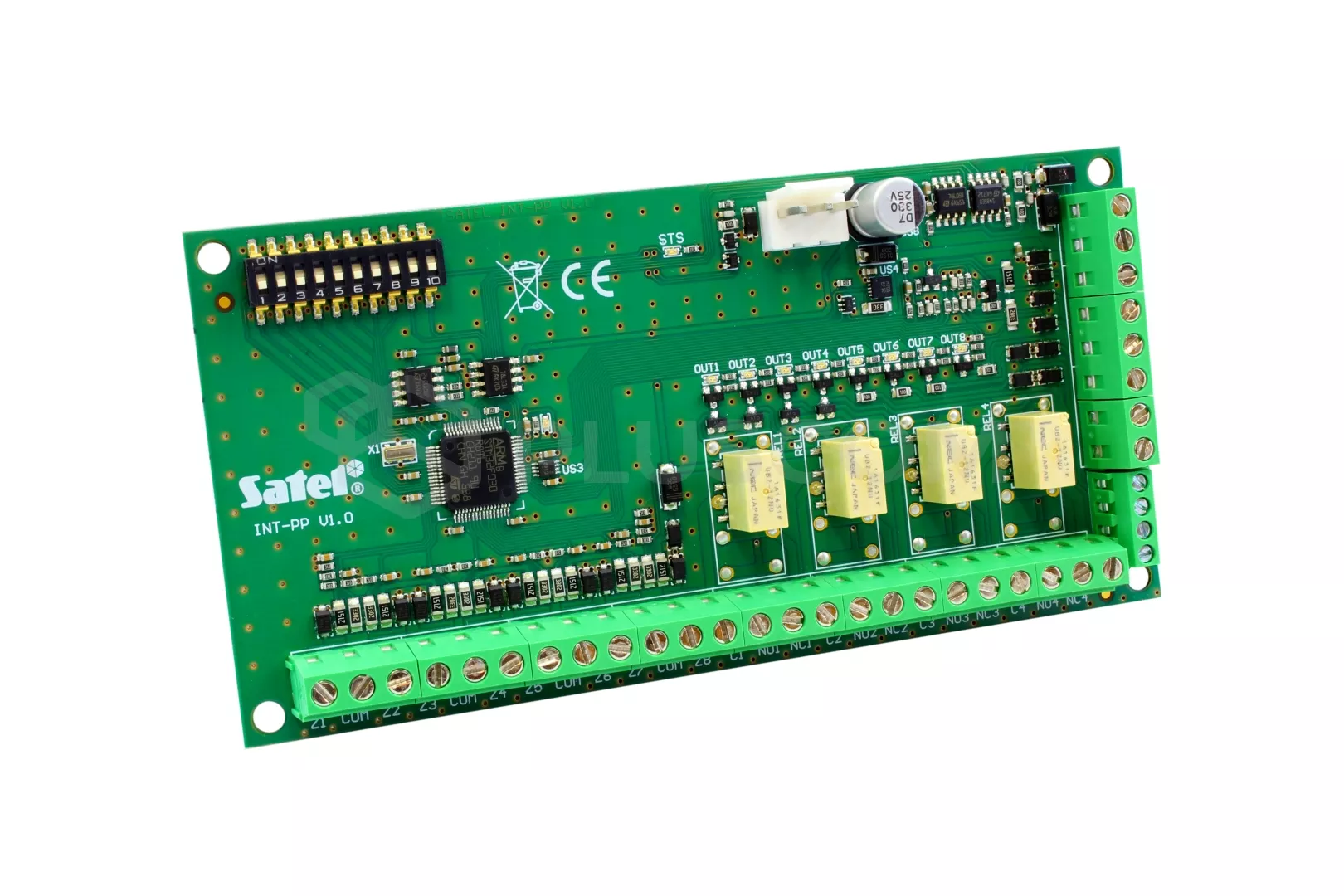

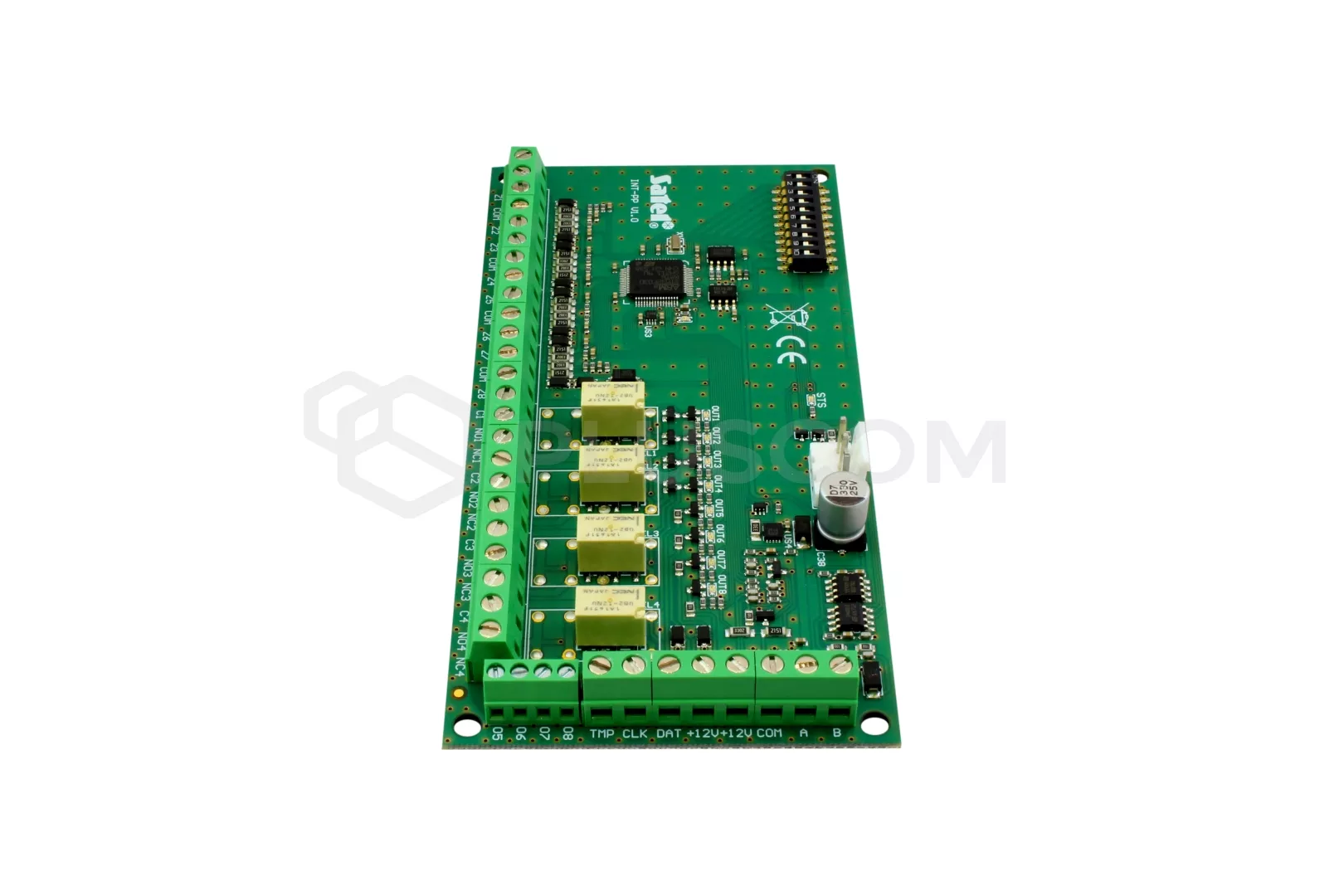

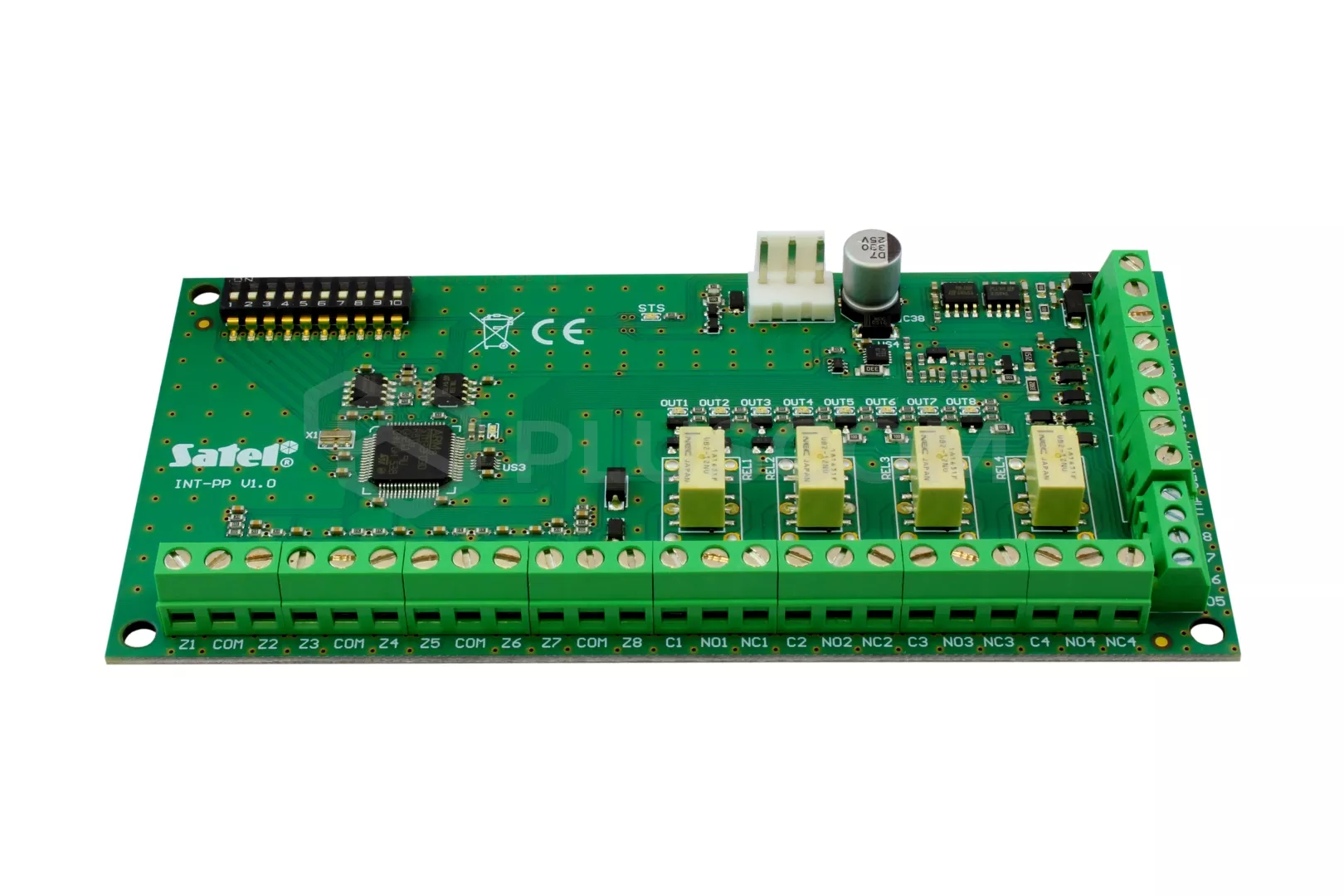

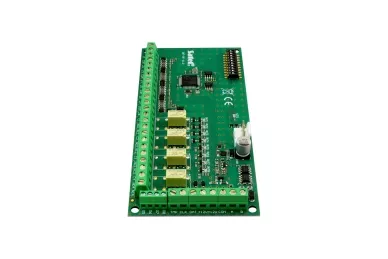

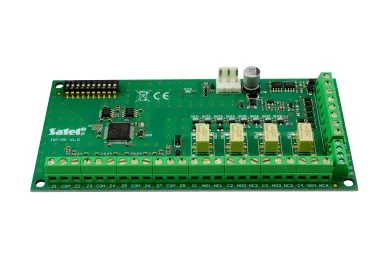

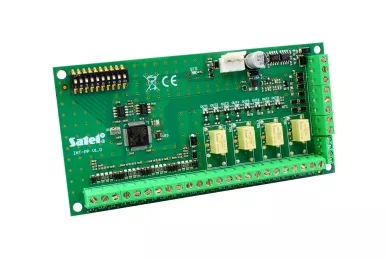

Satel INT-PP Subzentral

INT-PP Erweiterungsmodul (auch Unterzentrale genannt) ermöglicht es Ihnen, das Alarmsystem mit zusätzlichen Ein- und Ausgängen zu erweitern. Sie arbeitet mit den Alarmzentralen INTEGRA und INTEGRA Plus zusammen.
Dieses Gerät ersetzt das Modul CA-64 PP

Merkmale

• 8 programmierbare, fest verdrahtete Eingänge:
  • Unterstützung von NO- und NC-Meldern sowie von Rollladen- und Vibrationsmeldern,

  • Unterstützung von EOL-, 2EOL- und 3EOL-Konfigurationen (3EOL im Falle der Zusammenarbeit mit INTEGRA Plus-Zentralen)
  • Programmierung von parametrischen Widerstandswerten.

• Zusätzlicher Manipulationseingang vom Typ NC.
• 8 programmierbare Drahtausgänge:
  • 4 Relaisausgänge;
  • 4 Ausgänge vom Typ OC.
• Kann mit einer eigenen Stromversorgung integriert werden.

• Möglichkeit des Anschlusses an den RS-485-Bus.

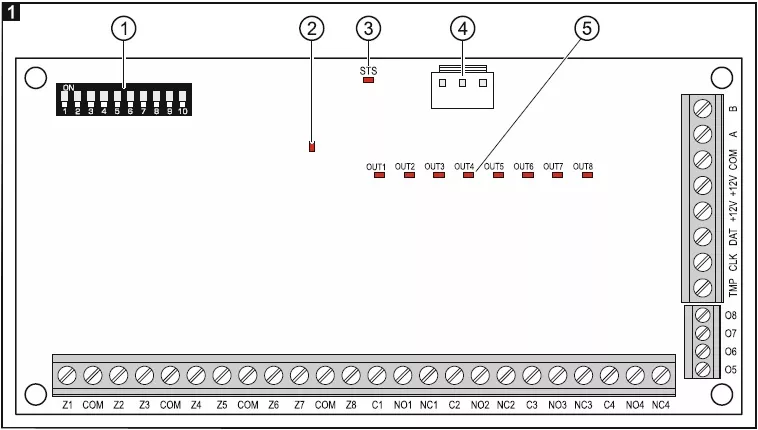

Erläuterung der Abbildung:

1. DIP-Schalter-Baugruppe.
2. LED, die den Status der Kommunikation mit dem Bedienfeld anzeigt:

• ein - keine Kommunikation mit der Zentrale,
• blinkt - die Kommunikation mit dem Bedienteil funktioniert einwandfrei.

3.STS LED zur Anzeige des Status des an den Anschluss angeschlossenen Netzteils:

• leuchtet - das Netzteil funktioniert ordnungsgemäß,
• blinkt - das Netzteil meldet eine Störung.

4. Stecker für den Anschluss eines eigenen Netzgerätes.
5. LEDs, die den Status der Ausgänge anzeigen:

• leuchtet nicht - Ausgang nicht aktiv,
• an - Ausgang aktiv.

Beschreibung der Klemmen:

• Z1...Z8 - Eingänge;
• COM - Masse;
• C1...C4 - gemeinsame Klemmen der Relais;
• NO1...NO4 - normalerweise offene Klemmen der Relais;
• NC1...NC4 - normalerweise geschlossene Klemmen der Relais;
• O5...O8 - Ausgang Typ OC.

• TMP - Sabotagekreis-Eingang (NC) - wenn nicht verwendet, sollte er mit Masse kurzgeschlossen werden;
• CLK - Takt;
• DAT - Daten;
• +12V - Stromausgang;
• A, B - RS-485-Bus.
