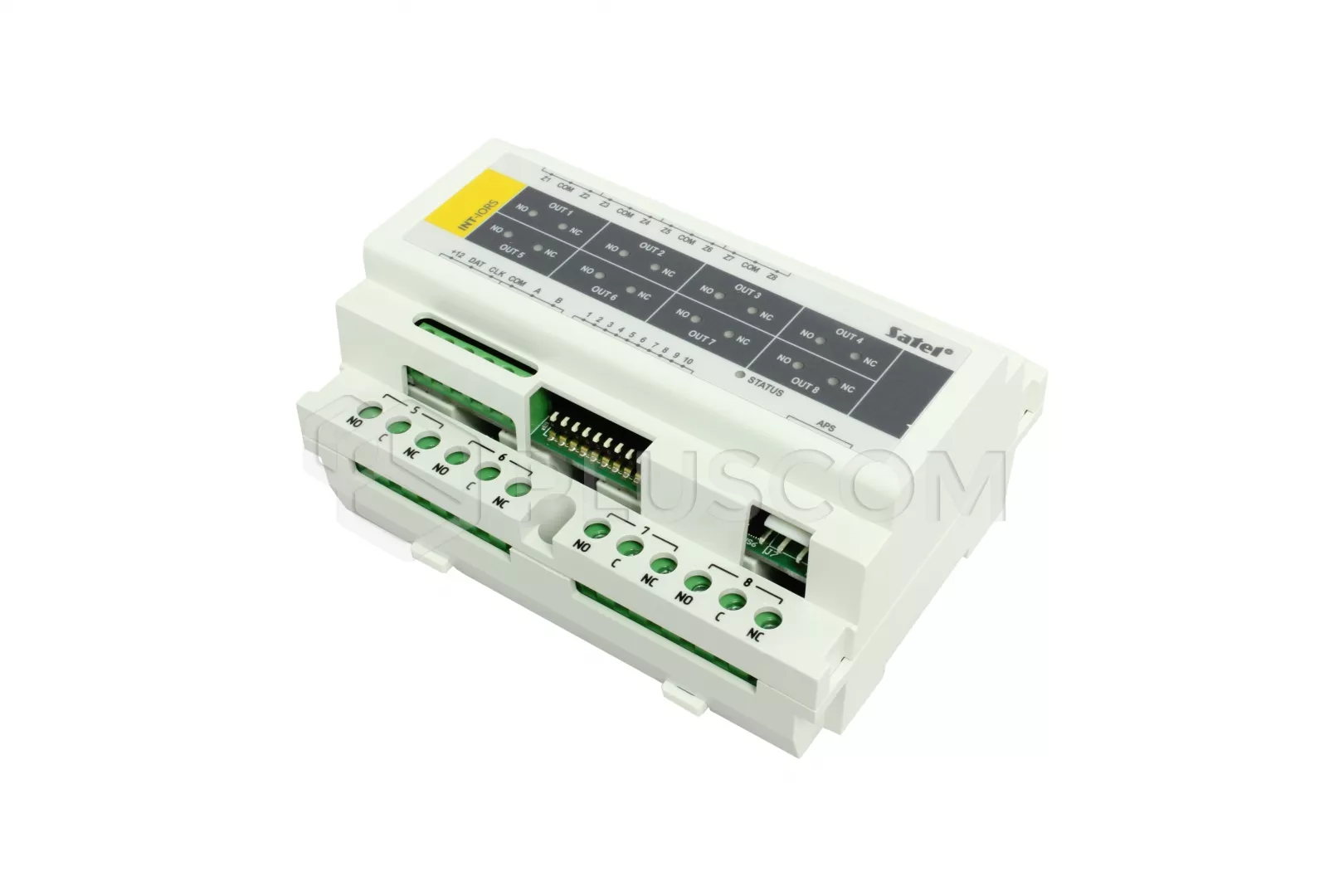

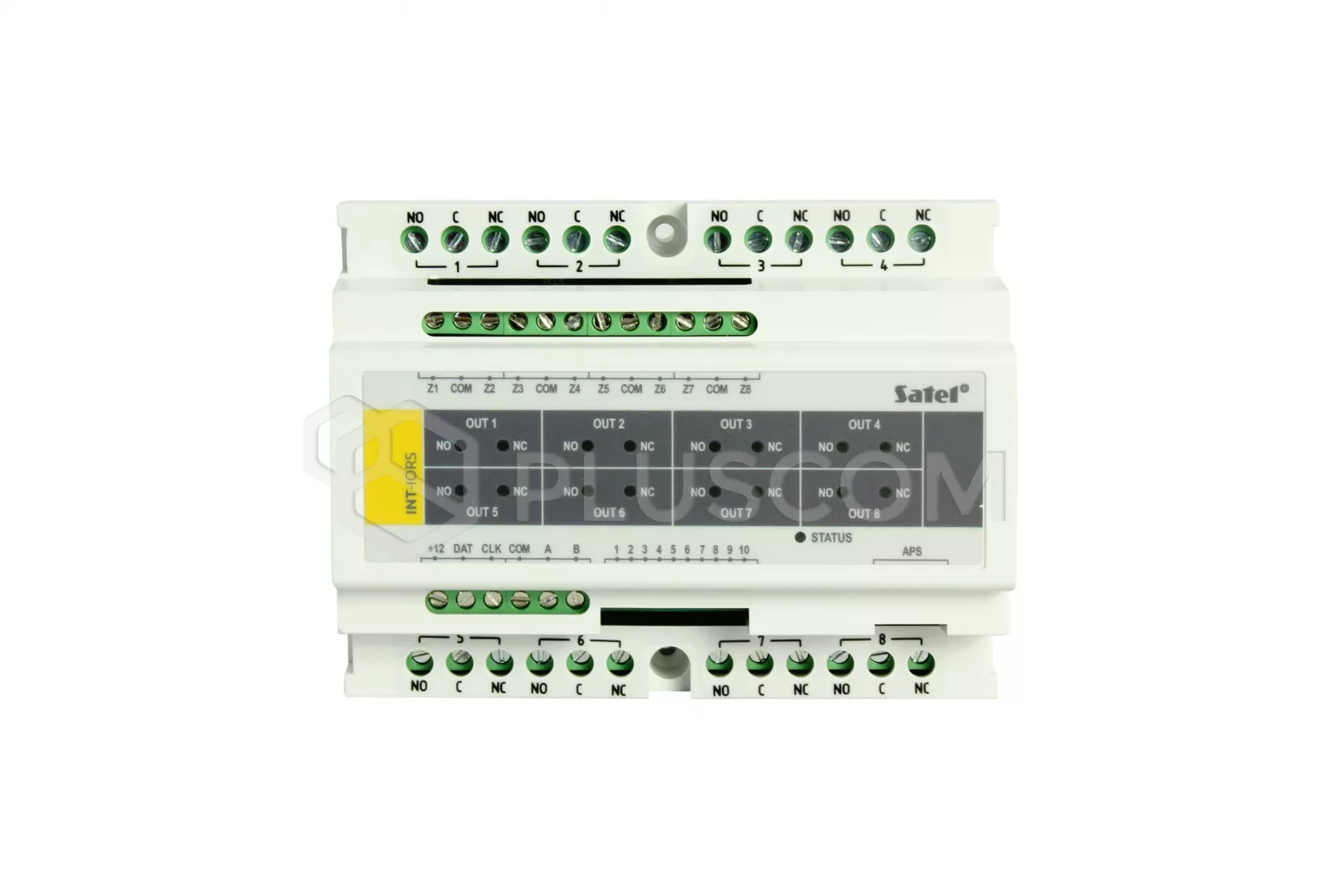

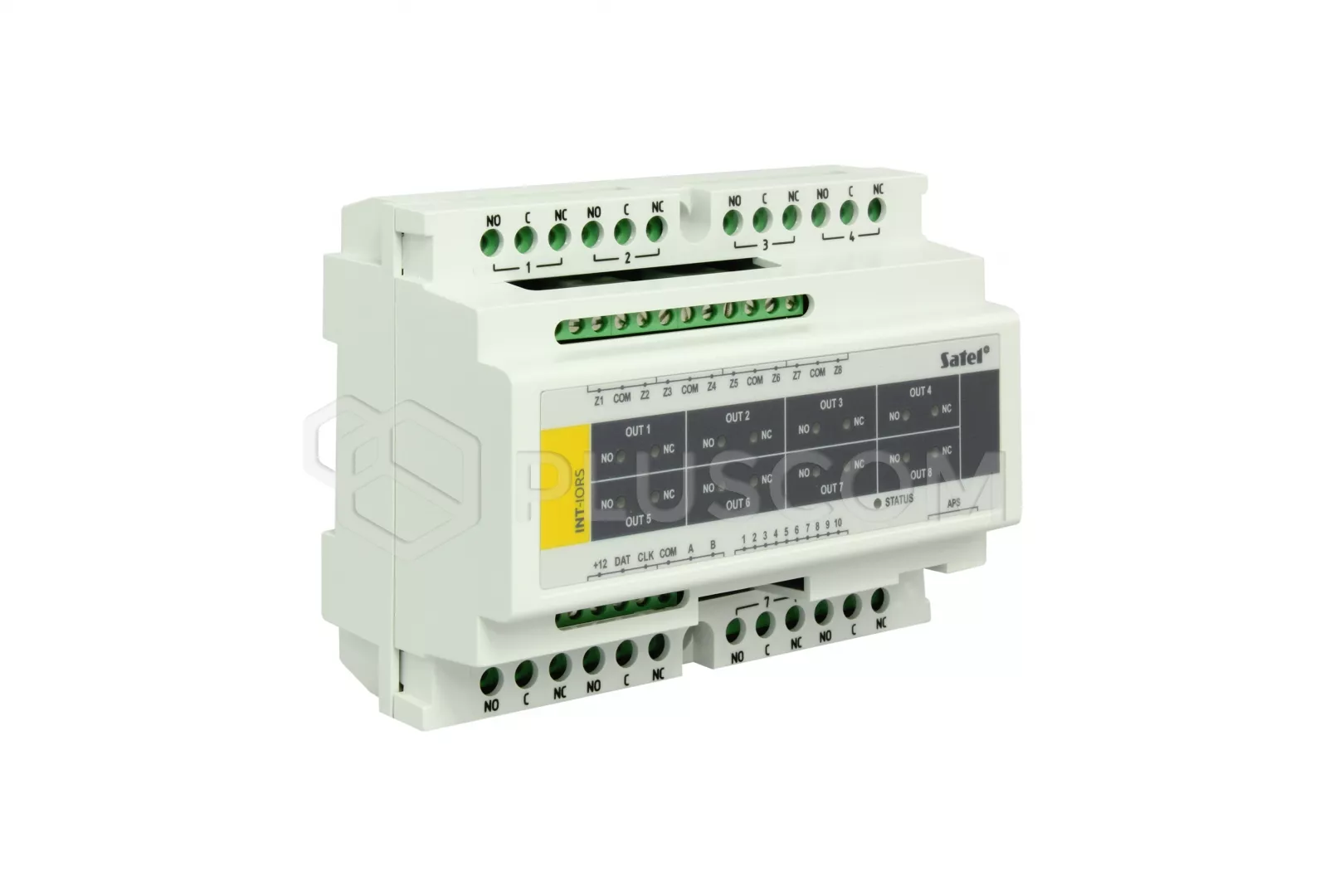

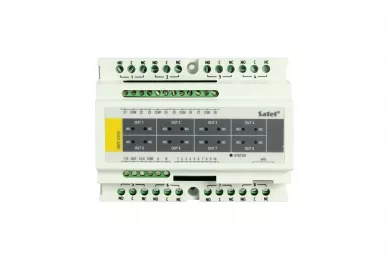

Satel INT-IORS Expander 8 Eingänge und 8 Relaisausgänge. für DIN-Schiene
INT-IORS Eingangs- und Ausgangserweiterung sind für die Zusammenarbeit mit den Alarmzentralen INTEGRA und CA-64 bestimmt.
Sie machen es möglich das Alarmsystem um 8 Ausgänge und zusätzlich um 8 Zonen zu erweitern.
Die Module sind für die Montage auf einer 35 mm DIN-Schiene geeignet, was den Installationsprozess vereinfacht und die Integration mit anderen Automatisierungssystemen erleichtert.
Die Ausgänge der Erweiterungsmodule sind vom Typ Relais.
Sie ermöglichen die Steuerung von elektrischen Geräten, die mit 230 V AC versorgt werden. Sie können individuell programmiert werden, ähnlich wie die Ausgänge der Hauptplatine der Zentrale, mit der die Erweiterungsmodule zusammenarbeiten.
Die Erweiterungsmodule INT-IORS können an Melder oder Steuergeräte vom Typ NO und NC angeschlossen werden.
Die Meldelinien können in der EOL-Konfiguration (Stromkreis geschlossen mit einem 2,2 kΩ-Widerstand) und in der 2EOL-Konfiguration (Stromkreis geschlossen mit zwei 1,1 kΩ-Widerständen) arbeiten. Sie können individuell programmiert werden, analog zu den Eingängen der Hauptplatine der Zentrale, mit der das Erweiterungsmodul zusammenarbeitet. Die Geräte werden mit 12 V DC (±15%) versorgt.
Montage
Das Modul muss mit DC +12 V (±15%) versorgt werden.
Schalten Sie die Stromversorgung der Alarmanlage aus, bevor Sie das Modul anschließen.
Schalten Sie vor dem Anschluss von 230-V-Wechselstromkreisen die Spannung in diesen Kreisen aus.
Vermeiden Sie es, die Signalkabel parallel zu den 230 V AC-Stromkabeln in deren unmittelbarer Nähe zu verlegen.
