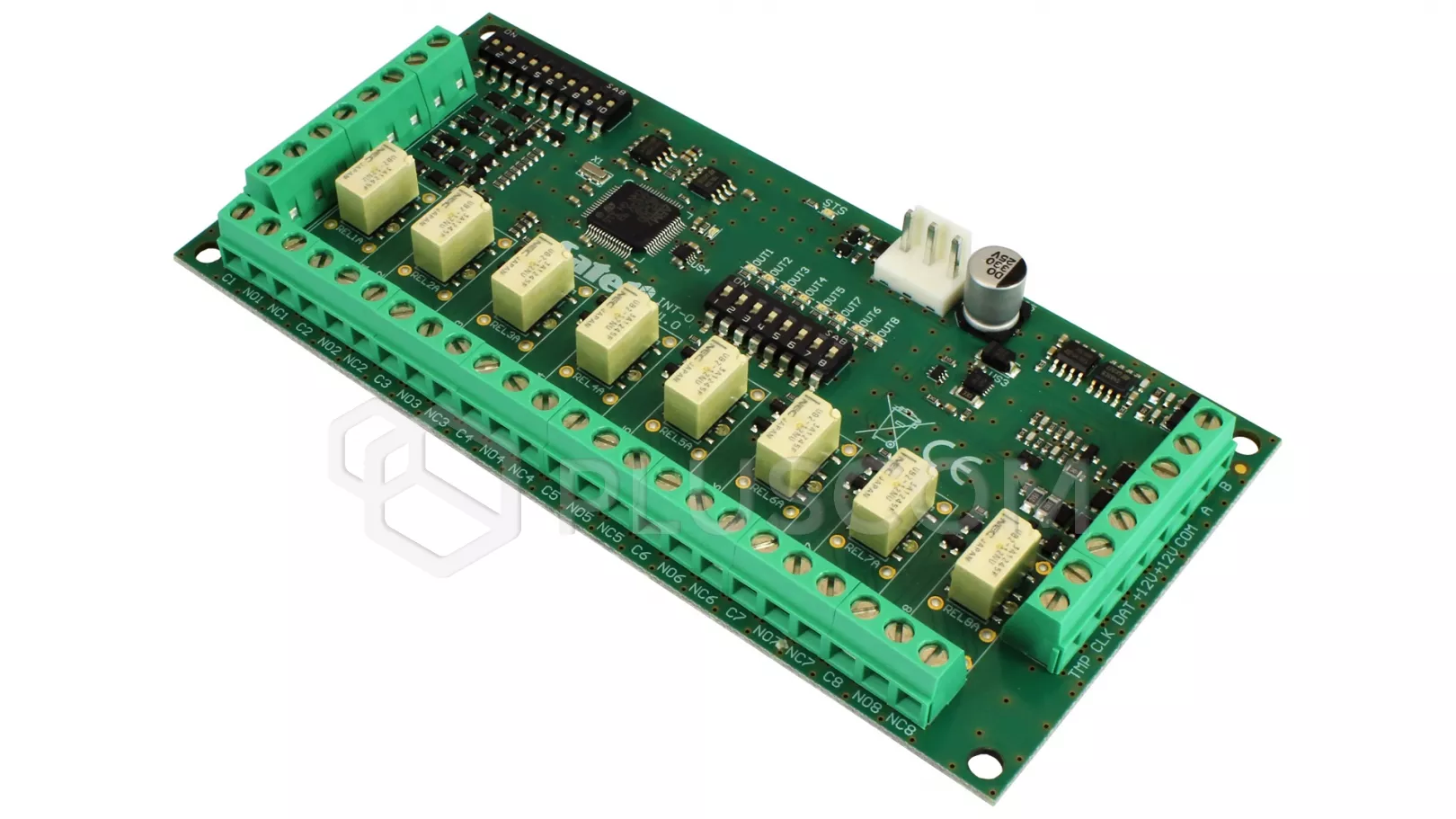

Satel INT-O Expander mit 8 Ausgängen

Satel INT-O 8 Ausgangsexpander

INT-O Ausgangserweiterung ist für die Zusammenarbeit mit Alarmzentralen der Familien INTEGRA, INTEGRA Plus, VERSA und CA-64 bestimmt

Ermöglicht die Erweiterung des Systems um zusätzliche 8 verdrahtete Ausgänge - Typ Relais und OC. Die einzelnen Relais- und OC-Ausgänge werden parallel geschaltet. Um den Stromverbrauch des Erweiterungsmoduls zu reduzieren, ist es möglich, den Betrieb der Relais durch Umschalten des DIP-Schalters abzuschalten.

Merkmale:

• 8 programmierbare verdrahtete Ausgänge:
  • 8 Ausgänge vom Typ OC,

  • 8 Relaisausgänge,
  • jeder OC-Ausgang ist parallel zu einem Relaisausgang geschaltet,
  • Möglichkeit zur Verringerung des Stromverbrauchs durch Abschalten des Betriebs ausgewählter Relaisausgänge.

• Manipulationseingang vom Typ NC,
• Möglichkeit der Integration mit einem speziellen Netzteil (Betrieb im Expander-Modus mit Netzteil).
• Möglichkeit des Anschlusses an den RS-485-Bus.

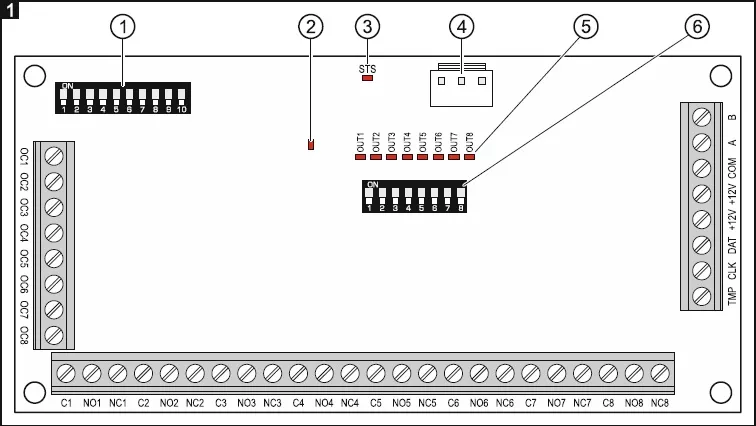

Erläuterung der Abbildung:

1. eine Reihe von DIP-Schaltern für die Einstellung der Adresse.
2. LED, die den Status der Kommunikation mit dem Bedienfeld anzeigt:

• ein - keine Kommunikation mit der Zentrale,
• blinkt - die Kommunikation mit dem Bedienteil funktioniert einwandfrei.

3. STS-Diode, die über den Zustand des an den Stecker angeschlossenen Netzteils informiert:

• ein - das Netzgerät funktioniert ordnungsgemäß,
• blinkt - das Netzteil meldet eine Störung.

4.Stecker für den Anschluss eines speziellen Netzteils (z.B. APS-412). Wenn der Anschluss
angeschlossen ist, wird der Erweiterungsmodul als Erweiterungsmodul mit Netzteil identifiziert.
5. LEDs, die den Status der Ausgänge anzeigen:

• Aus - Ausgang inaktiv,
• leuchtet - Ausgang aktiv.

6. eine Reihe von DIP-Schaltern, die den Ein/Aus-Betrieb der Ausgänge ermöglichen
Relaisausgänge.

Beschreibung der Klemmen:

• OC1...OC8 - Ausgang Typ OC.
• C1...C8 - gemeinsamer Kontakt des Relaisausgangs.
• NO1...NO8 - normalerweise offener Kontakt des Relaisausgangs.

• NC1...NC8 - Öffnerkontakt des Relaisausgangs.

• COM - Masse.
• TMP - Sabotageeingang (wenn kein Sabotagekontakt an dieser Klemme angeschlossen ist, muss sie mit Masse kurzgeschlossen werden).
• CLK - Takt.
• DTA - Daten.
• +12V - Leistungsaufnahme.
• A, B - RS485-Anschluss (für Firmware-Updates).

Montage und Inbetriebnahme

1. Befestigen Sie die Elektronikplatine des Expanders im Gehäuse.
2. Stellen Sie die Adresse des Erweiterungsmoduls mit DIP-Schaltern ein.
3. Verbinden Sie die Klemmen CLK, DTA und COM mit den entsprechenden Klemmen des Kommunikationsbusses der Zentrale.
4. Schließen Sie die Drähte der Sabotagekontakte des Gehäuses an die Klemmen TMP und COM an (oder schließen Sie die Klemme TMP mit der Klemme COM kurz).
5. Schließen Sie die Drähte der von der Zentrale zu steuernden Geräte an die ausgewählten Ausgangsklemmen an.
6. Schließen Sie die Drähte der Modulstromversorgung an die Klemmen +12V und COM an. Die Stromversorgung kann über die Hauptplatine der Zentrale, über ein zusätzliches Netzteil oder über ein Erweiterungsmodul mit Netzteil erfolgen (siehe Anleitung des Errichters der Zentrale).
7. Schalten Sie die Spannungsversorgung des Alarmsystems ein.
8. Aktivieren Sie die Identifizierungsfunktion der Zentrale. Sobald die Identifizierung abgeschlossen ist, werden den Ausgängen die entsprechenden Nummern im Alarmsystem zugewiesen
