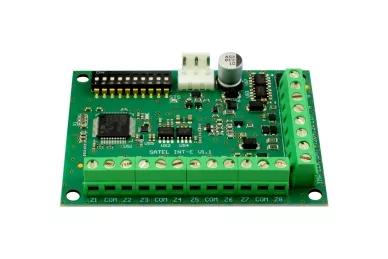

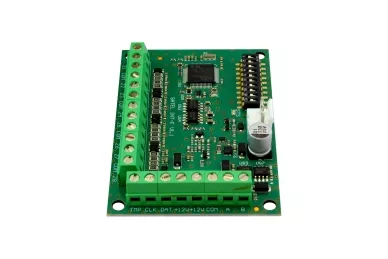

Satel INT-E 8-Eingangs-Expander

Satel INT-E 8-Zonen-Erweiterung

Merkmale

• 8 programmierbare Eingänge:
  • Unterstützung von NO- und NC-Meldern sowie von Rollladen- und Vibrationsmeldern;
  • Unterstützung von EOL-, 2EOL- und 3EOL-Konfigurationen (3EOL im Falle der Zusammenarbeit mit INTEGRA Plus-Zentralen).
• Programmierbare Werte der parametrischen Widerstände.
• Zusätzlicher Manipulationseingang vom Typ NC.
• Möglichkeit der Integration mit einer eigenen Stromversorgung
• Möglichkeit des Anschlusses an einen Bus


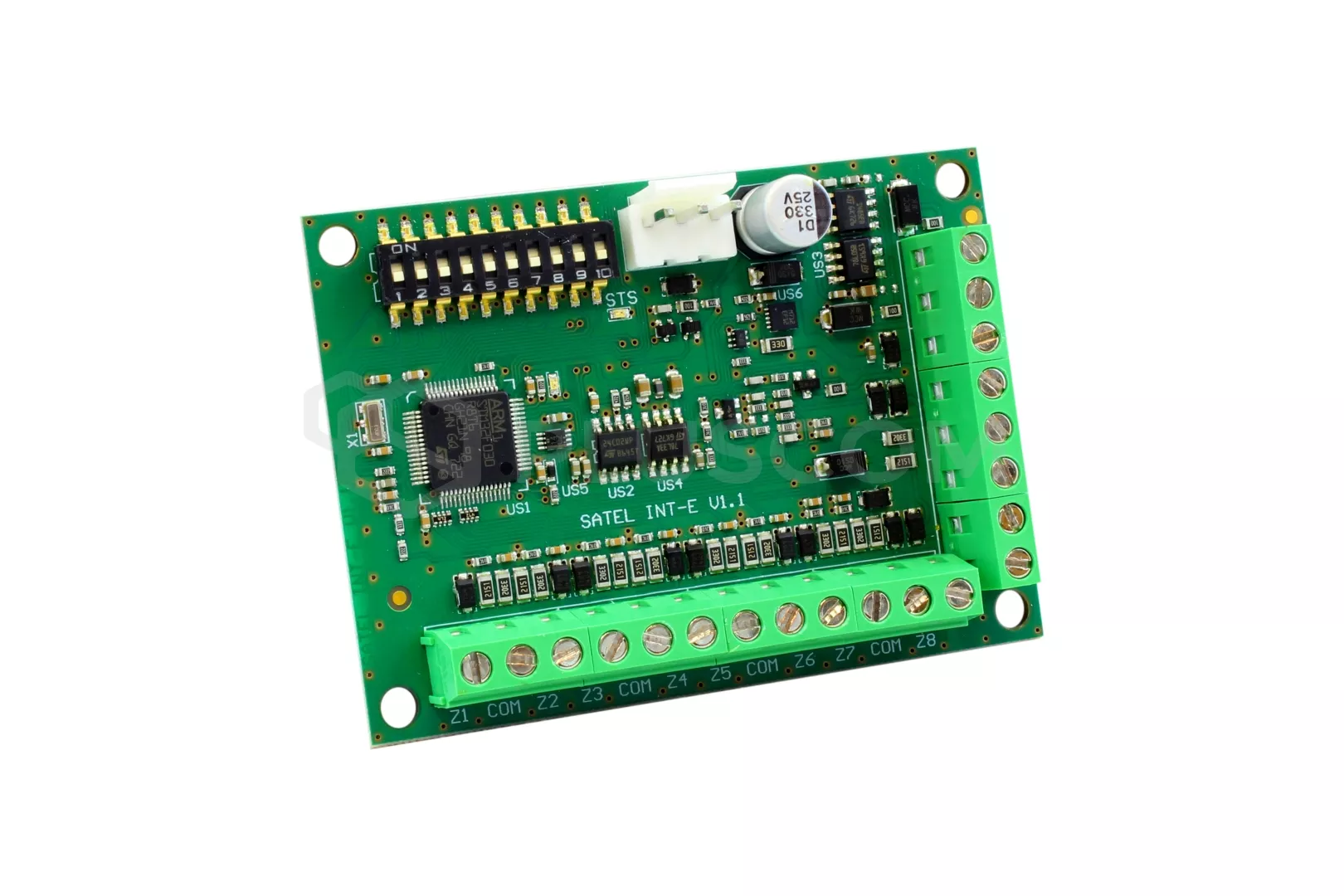

Satel INT-E 8-Eingangs-Expander

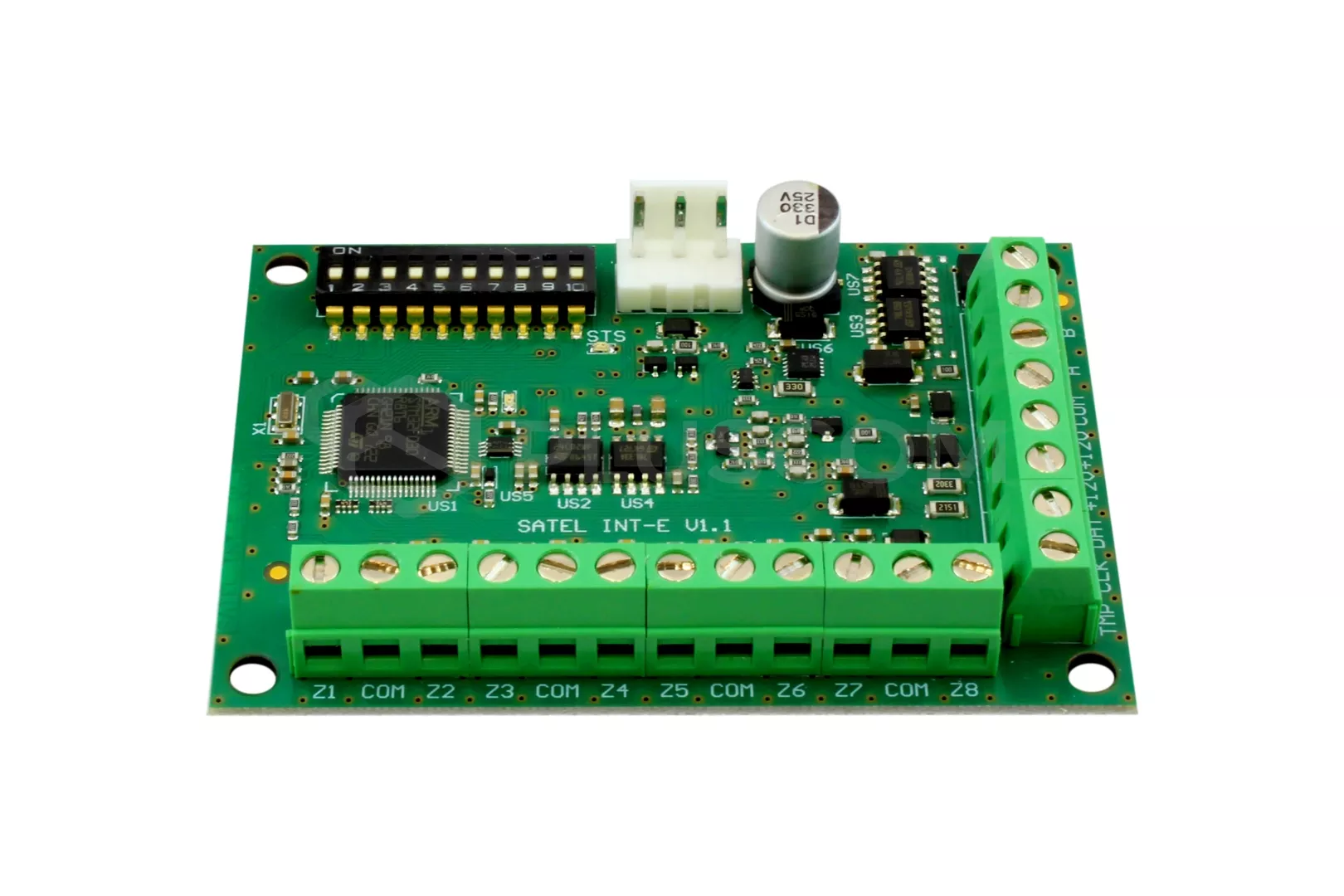

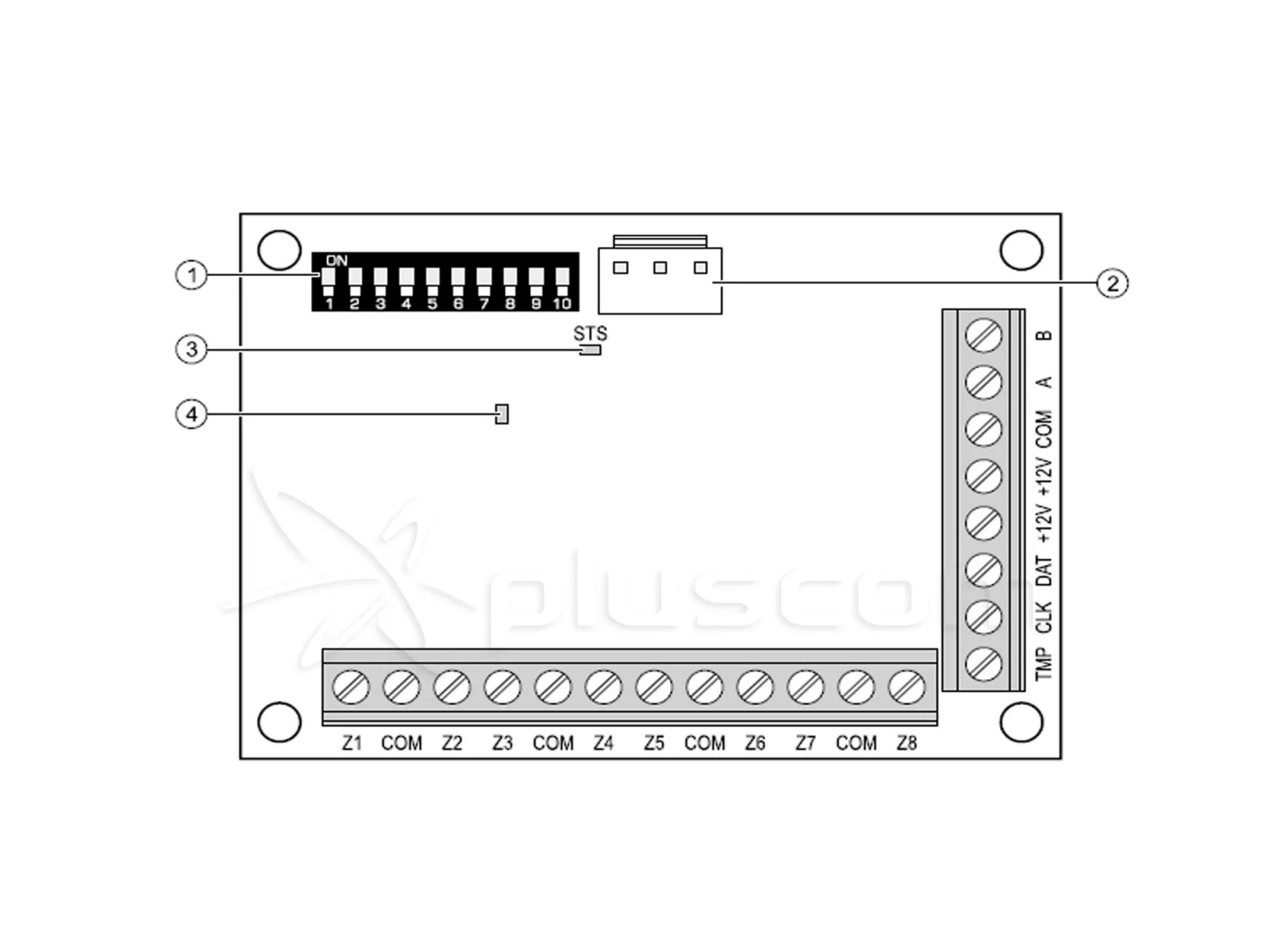

1. Montage von DIP-Schaltern.
2. Steckverbinder für den Anschluss einer dedizierten Spannungsversorgung. Bei Anschluss an den Stecker
   angeschlossen ist, wird der Erweiterungsmodul als Erweiterungsmodul mit Netzteil identifiziert.
3. Die STS-LED zeigt den Status des an die Buchse angeschlossenen Netzteils an:

   • ein - das Netzteil arbeitet ordnungsgemäß,
   • blinkend - das Netzteil meldet einen Fehler.
4. die Diode zeigt die Kommunikation mit dem Bedienteil an:

   • ein - keine Kommunikation mit der Zentrale,
   • blinkt - die Kommunikation mit der Zentrale funktioniert einwandfrei.

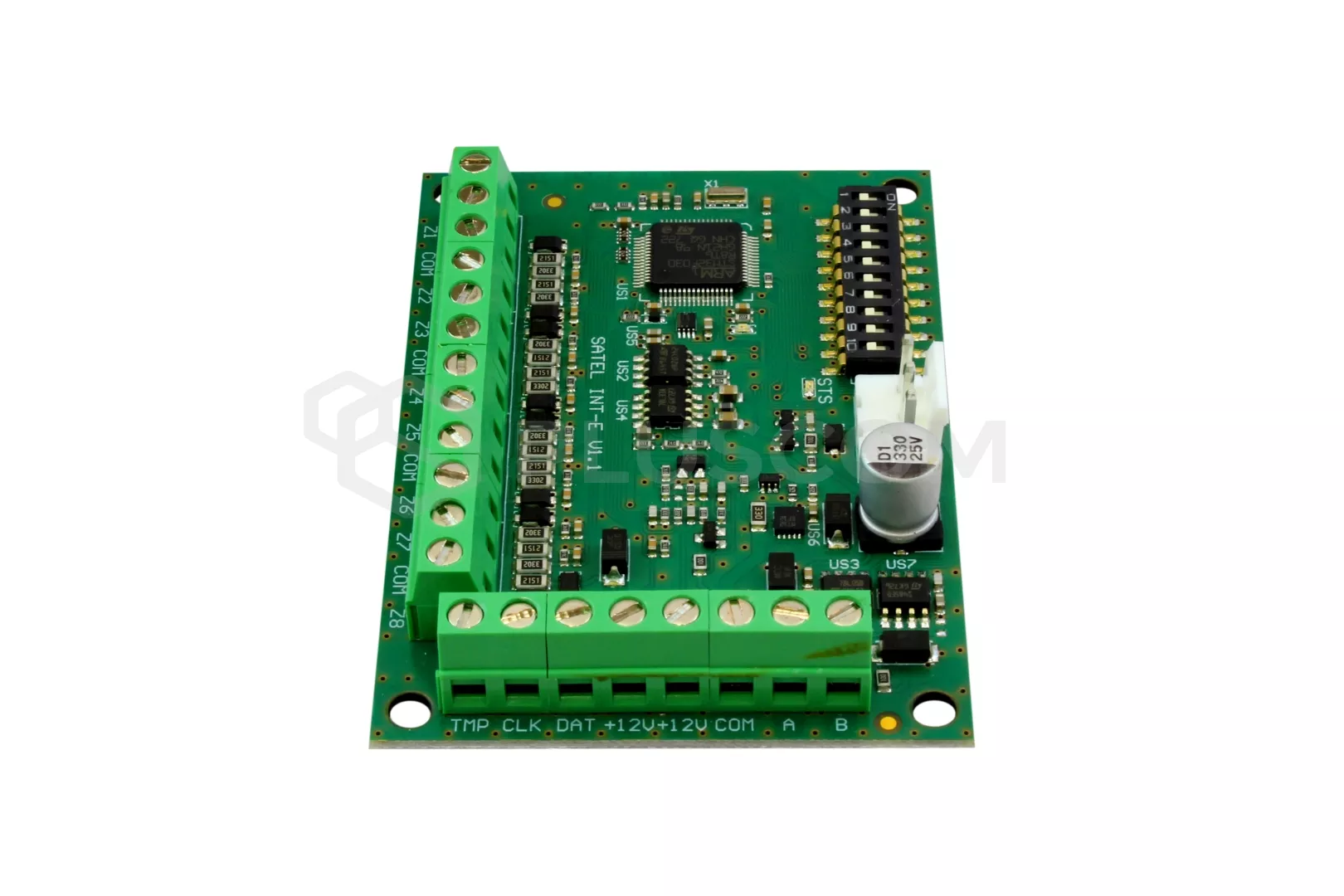

Beschreibung der Klemmen:

• Z1...Z8 - Eingänge.
• COM - Masse.
• TMP - Eingang für den Sabotagekreis des Moduls (NC) - wenn nicht verwendet, sollte er mit Masse kurzgeschlossen werden.
• CLK - Takt.
• DTA - Daten.
• +12V - Stromversorgungseingang des Expanders/Detektorstromversorgungsausgang.
• A, B - RS-485-Bus


Montage

Der Expander ist für die Installation in geschlossenen Räumen mit normaler Luftfeuchtigkeit vorgesehen.
