Satel INT-ADR Adressierbarer Eingangsexpander

Satel INT-ADR Adressierbarer Eingangsexpander

Merkmale

• bis zu 48 adressierbare Zonen.
• Unterstützung für NO- und NC-Melder mit installiertem CA-64 ADR-MOD-Modul.

• Zusätzlicher NC-Sabotage-Eingang.
• Möglichkeit der Integration mit einer eigenen Stromversorgung.
• Möglichkeit des Anschlusses an denRS-485-Bus.



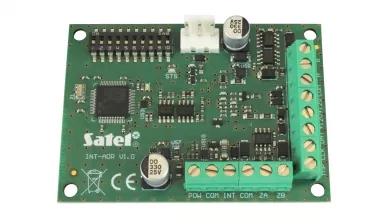

Satel INT-ADR Adressierbarer Eingangsexpander

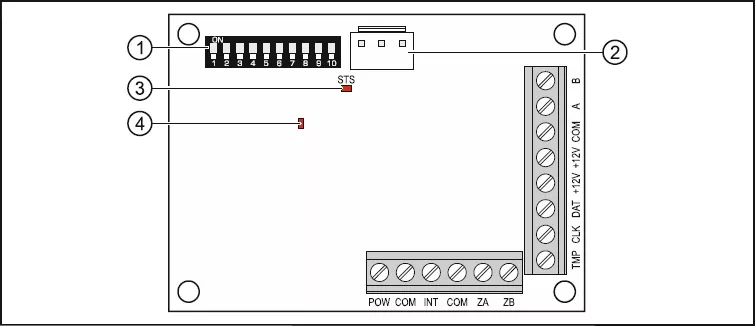

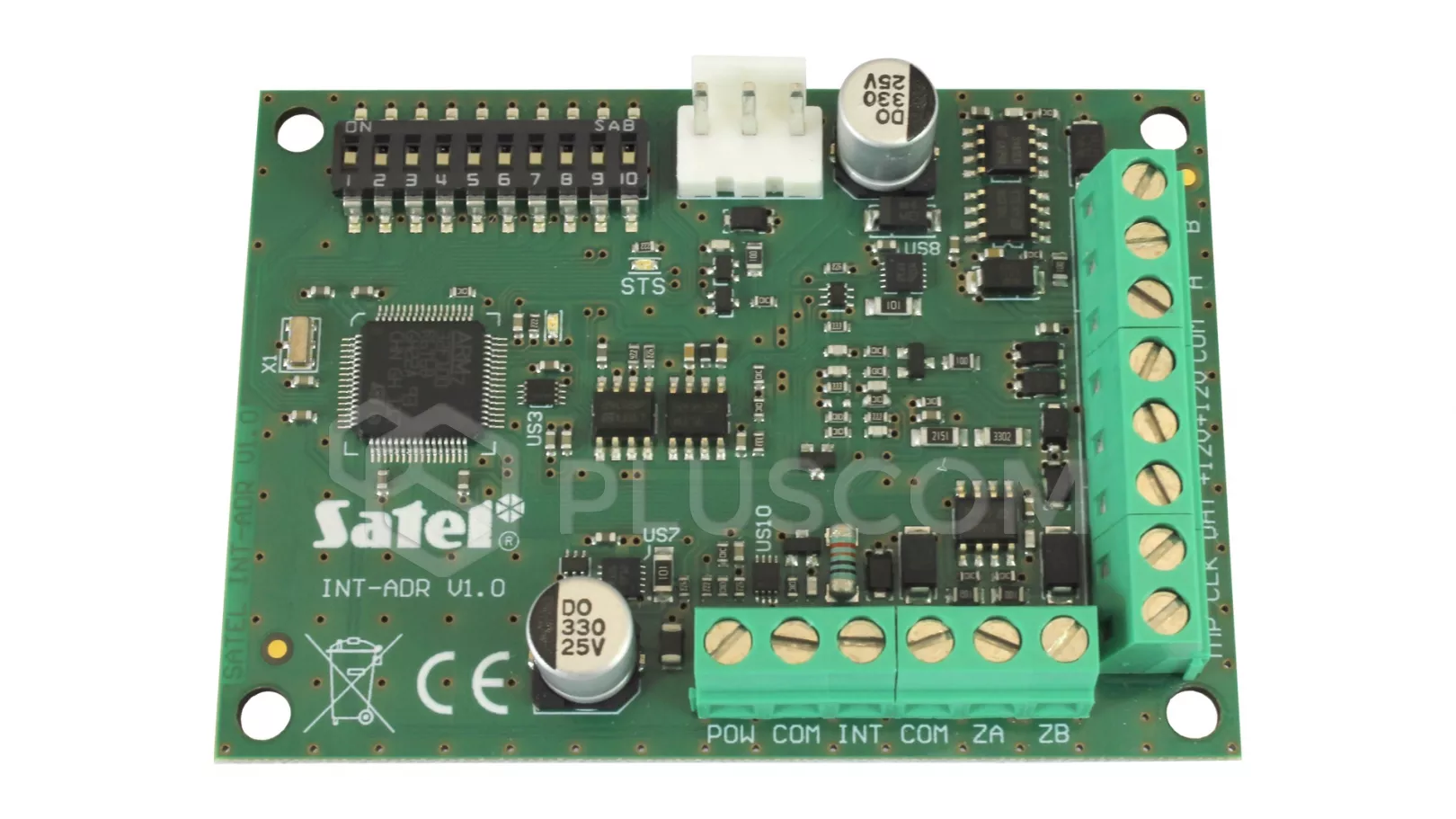

1. DIP-Schalter-Baugruppe.
2. Steckverbinder für den Anschluss einer dedizierten Spannungsversorgung.

3. Die STS-LED zeigt den Status des an die Buchse angeschlossenen Netzteils an:

   • ein - das Netzteil funktioniert ordnungsgemäß,
   • blinkend - das Netzteil meldet einen Fehler.
4. die Diode zeigt die Kommunikation mit dem Bedienteil an:

   • ein - keine Kommunikation mit der Zentrale,
   • blinkt - die Kommunikation mit der Zentrale funktioniert einwandfrei.

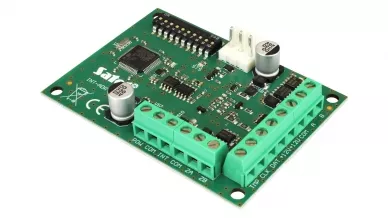

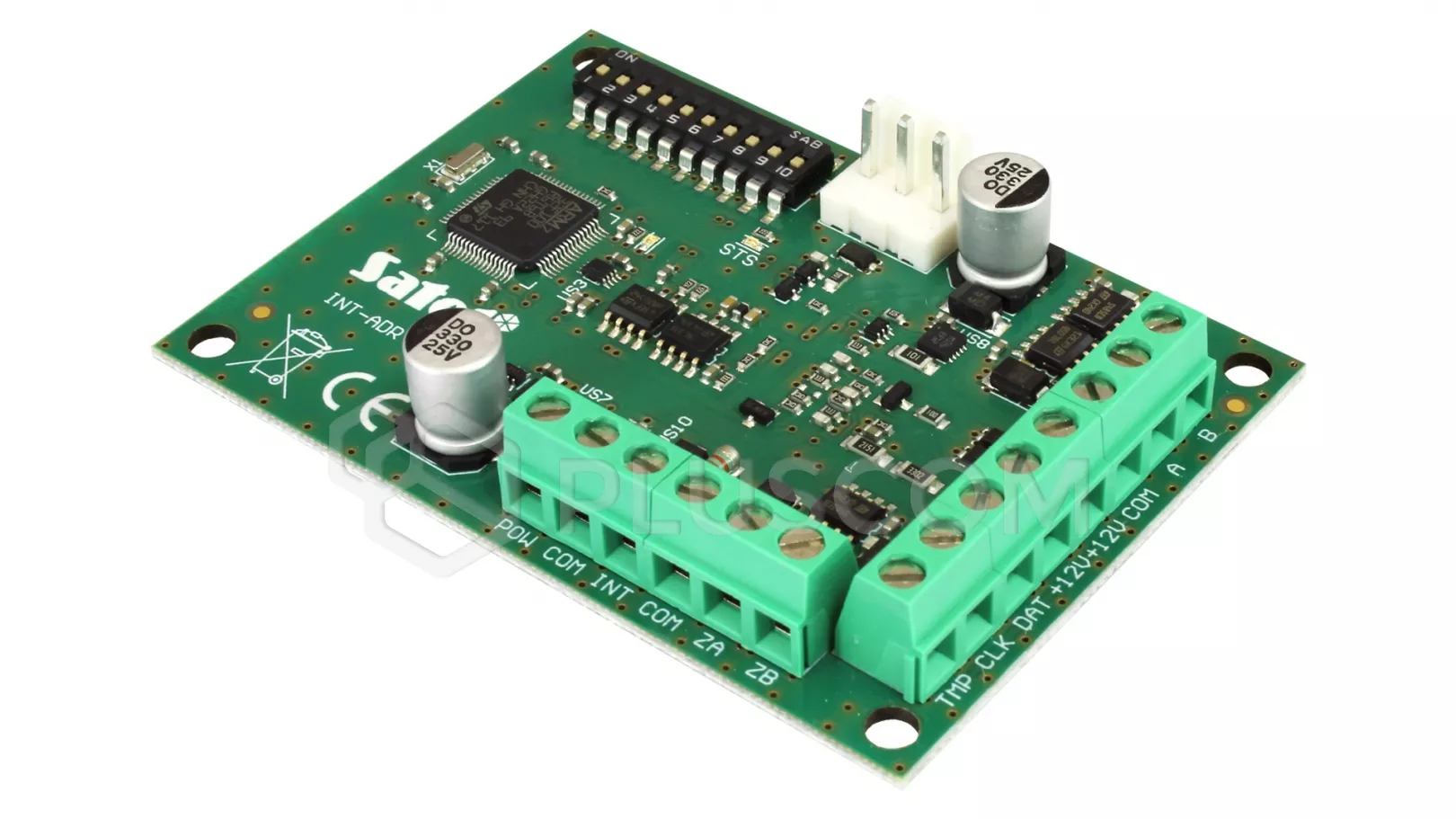

Beschreibung der Klemmen:

• POW - DC +12 V-Ausgang für die adressierbaren Module
  CA-64 ADR-MOD und Detektoren.

• COM - Boden.
• INT - Dateneingang von CA-64 ADR-MOD adressierbaren Modulen.
• ZA, ZB - Klemmen für zukünftige Verwendung vorgesehen.

• TMP - Manipulationseingang des Moduls (NC) - wenn nicht verwendet, sollte er mit Masse kurzgeschlossen werden.
• CLK - Takt.
• DTA - Daten.
• +12V - Stromversorgungseingang des Expanders/Detektorstromversorgungsausgang.
• A, B - RS-485-Bus


Montage

Der Expander ist für die Installation in geschlossenen Räumen mit normaler Luftfeuchtigkeit vorgesehen.
