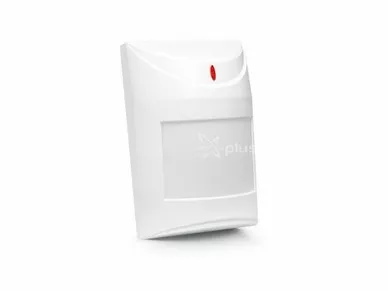

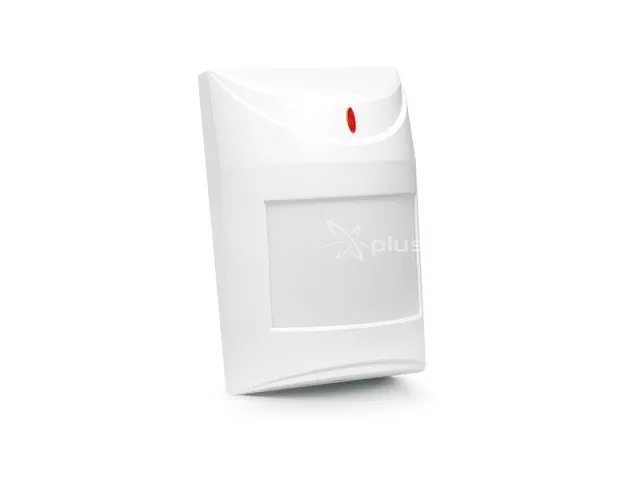

Satel AQUA S Digitaler PIR-Detektor

Mikroprozessorgestützt, vollständig digitaler Bewegungsmelder AQUA S zeichnet sich durch seine hohe Empfindlichkeit und Störfestigkeit aus. Der Melder verwendet ein doppeltes pyroelektrisches Element. Der Melder kann mit 24 V DC oder Wechselspannung versorgt werden.

Der Detektor ist ausgestattet mit einer Voralarmfunktion ausgestattet. Der Voralarm wird durch ein kurzes Blinken der LED signalisiert, wenn in dem vom Melder geschützten Bereich Veränderungen registriert werden, die nicht den Alarmkriterien entsprechen. Die Empfindlichkeit des Voralarms hängt von der an den Stiften eingestellten Melderempfindlichkeit ab. Häufiges Auftreten von Voralarmen kann einen Alarm auslösen.

Nach dem Einschalten der Stromversorgung befindet sich der Melder für 30 Sekunden in einem Anlaufzustand, der durch eine schnell blinkende LED angezeigt wird. Erst nach Ablauf dieser Zeit ist der Melder betriebsbereit.

Satel AQUA S Digitaler PIR-Detektor

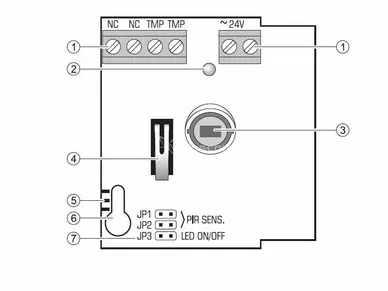

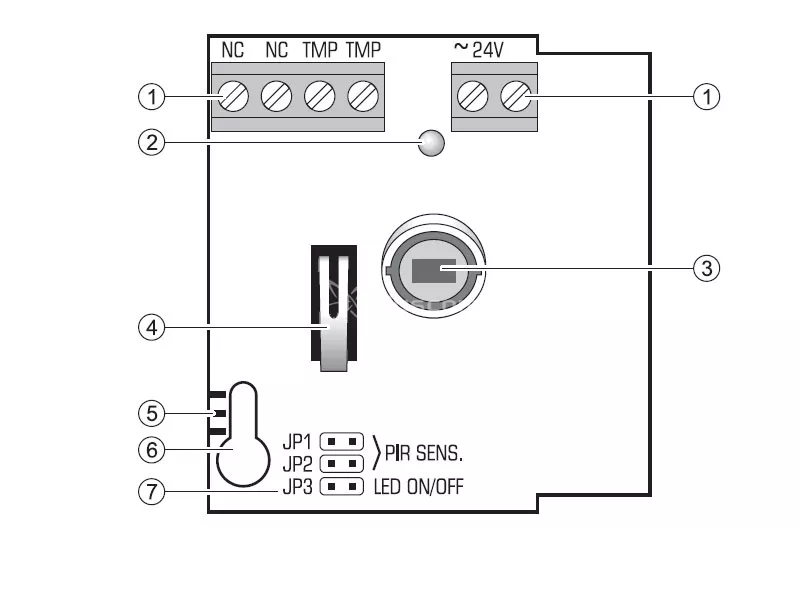

Erläuterung des Diagramms:

1. Klemmen:
   • NC - Relais (NC)
   • TMP - Sabotagekontakt
   • 24V - Leistungsaufnahme (AC/DC)
2. rote LED-Anzeige:
   • VorAlarm - kurzes Blinken (ca. 120 ms);
   • alarm - leuchtet für 2 Sekunden;
   • Inbetriebnahme - blinkt schnell;
   • niedrige Versorgungsspannung - leuchtet rot.
3. Pyroelement.
4. Sabotagekontakt.
5. Skala für die Positionierung des Pyroelements in Bezug auf die Linse.
6. Loch für die Befestigungsschraube.
7. Stifte für die Konfiguration des Detektors:
   • PIR SENS. - um die Empfindlichkeit des Melders zu bestimmen (siehe Abbildung 2);
   • LED EIN/AUS - Aktivierung/Deaktivierung der Signalisierung durch die LED.

Objektiv

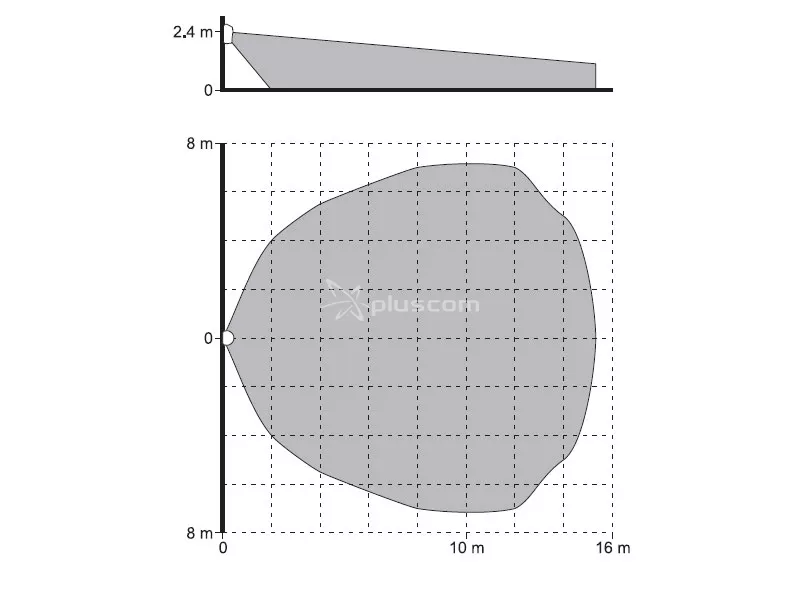

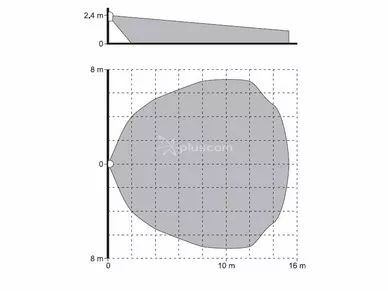

Der Melder ist mit einem Weitwinkelobjektiv (EWA) ausgestattet. Ein Objektiv mit anderen Eigenschaften (Reichweite, Anzahl der Strahlen, Sichtwinkel) kann erworben und montiert werden.

Satel AQUA S Digitaler PIR-Detektor

Montage

1. Öffnen Sie das Gehäuse gemäß den Anweisungen
2. Entfernen Sie die Elektronikplatine.
3. Bringen Sie an der Gehäuserückwand geeignete Durchführungen für Schrauben und Kabel an.
4. Führen Sie das Kabel durch das entstandene Loch.
5. Befestigen Sie die Rückwand des Gehäuses an der Wand oder an der mitgelieferten Halterung.
6. Befestigen Sie die Elektronikplatine unter Berücksichtigung der Höhe, in der der Melder montiert wird.
7. Schließen Sie die Drähte an die entsprechenden Klemmen an.
8. Verwenden Sie die Steckbrücken, um die Betriebsparameter des Detektors einzustellen.
9. Schließen Sie das Detektorgehäuse.
