Mikroprozessorgestützt, vollständig digitaler AQUA RING-Detektor zeichnet sich durch seine hohe Empfindlichkeit und Störfestigkeit aus. Der fortschrittliche digitale Kompensationsmechanismus ermöglicht den Betrieb über einen großen Temperaturbereich.
Der Detektor verwendet vierfaches pyroelektrisches Element. Der Prozessor führt eine doppelte Signalanalyse durch: wertmäßig und quantitativ.
Der Detektor ist ausgestattet mit Voralarmfunktion. Der Voralarm wird durch ein kurzes Aufblinken der LED signalisiert, wenn in dem vom Melder geschützten Bereich Veränderungen registriert werden, die das Alarmkriterium nicht erfüllen. Die Empfindlichkeit des Voralarms hängt von der an den Stiften eingestellten Melderempfindlichkeit ab. Häufiges Auftreten von Voralarmen kann einen Alarm auslösen.
Nach dem Einschalten der Stromversorgung befindet sich der Melder für 30 Sekunden im Anlaufzustand, was durch schnelles Blinken der LED angezeigt wird. Erst nach Ablauf dieser Zeit geht der Melder in den Betriebszustand über.
Der Melder überwacht die Versorgungsspannung. Fällt die Spannung länger als 2 Sekunden unter 9 V (±5%), signalisiert er den Ausfall durch Aktivierung des Alarmrelais und durch Dauerleuchten der LED. Die Wiederherstellung der Spannung auf mindestens 9 V (±5%) deaktiviert die Fehleranzeige.
Bestandteile des Sets:

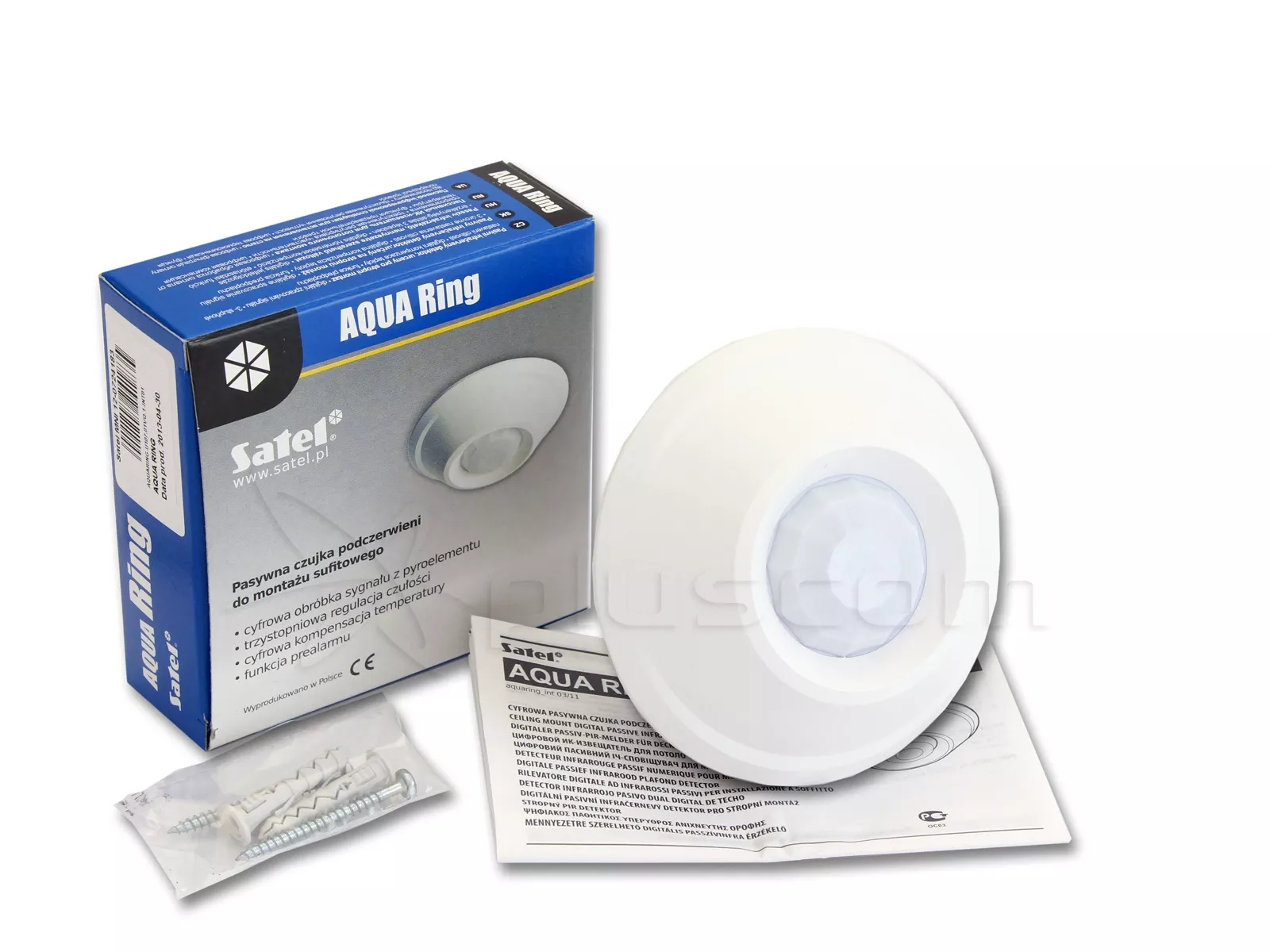

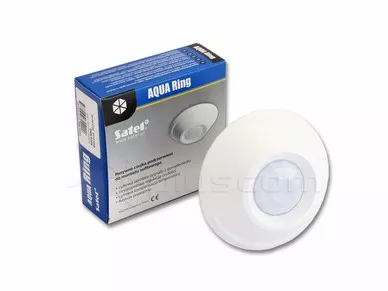

Satel AQUA Ring Digitaler PIR-Melder für die Deckenmontage
- Detektor
- Dehnungsbolzen
- Manuell
Satel AQUA Ring Digitaler PIR-Melder für die Deckenmontage
Satel AQUA Ring Digitaler PIR-Melder für die Deckenmontage

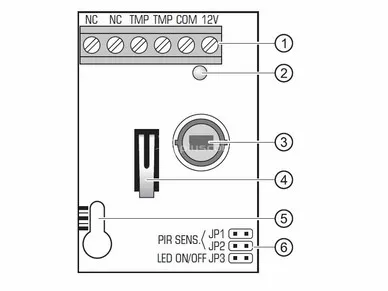

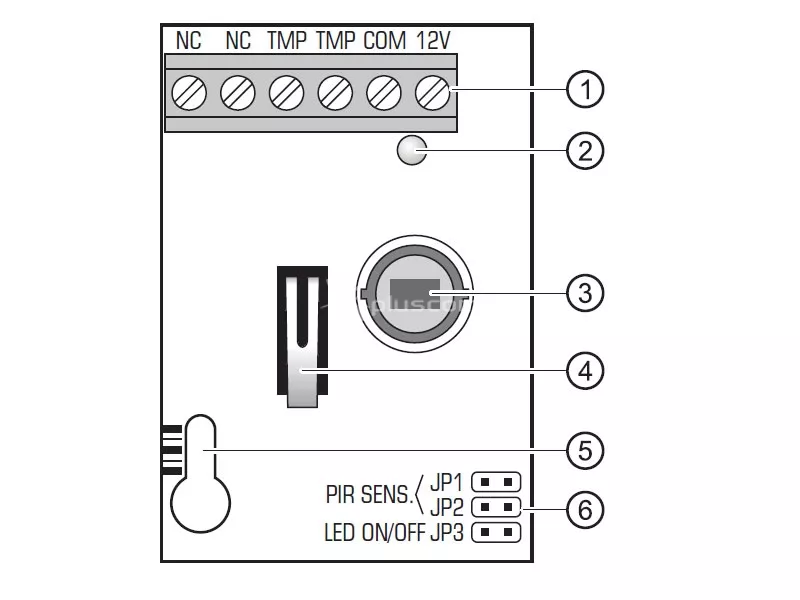

Beschreibung nach Zeichnung:
- Klemmen:
- NC - Relais (NC)
- TMP - Sabotagekontakt (NC)
- COM - Masse
- 12V - Stromeingang
- rote LED-Anzeige:
- VorAlarm - kurzes Blinken (ca. 120 ms);
- alarm - leuchtet für 2 Sekunden;
- Status der Inbetriebnahme - blinkt schnell;
- niedrige Versorgungsspannung - leuchtet rot.
- Pyroelement.
- Sabotagekontakt.
- Loch für Befestigungsschraube.
- Stifte für die Melderkonfiguration:
- PIR SENS. - Bestimmung der Empfindlichkeit des Detektors
- LED EIN/AUS - Aktivierung/Deaktivierung der Signalisierung durch LED.
Die Signalisierung ist eingeschaltet, wenn die Stifte kurzgeschlossen sind. Montage
Der Melder ist für die Innenmontage geeignet.
Es ist ratsam, bei der Montage besonders darauf zu achten, dass das Pyroelement nicht verschmutzt oder beschädigt wird.
Bitte denken Sie bei der Montage daran, den Melder nicht auf Wärmequellen und Klimaanlagenauslässe oder auf stark vom Sonnenlicht beleuchtete Objekte zu richten.

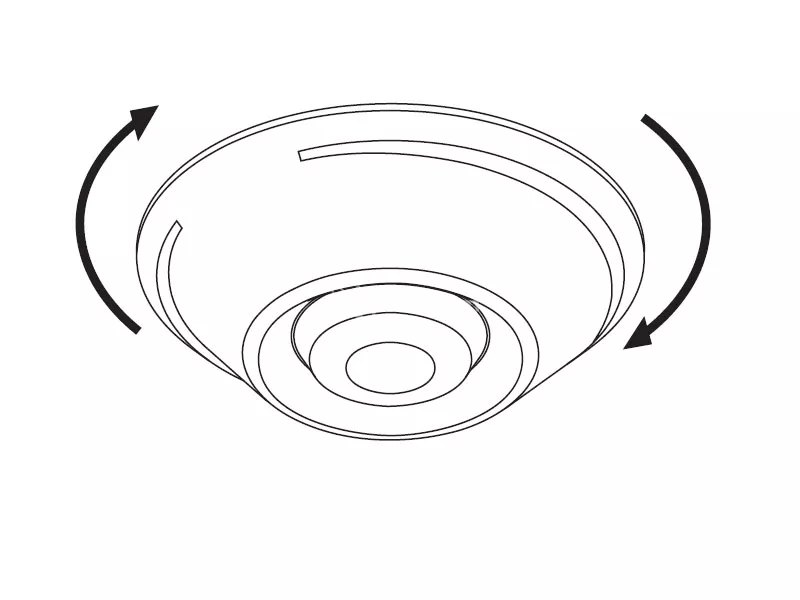

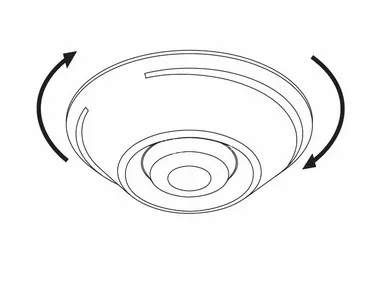

- Öffnen Sie das Gehäuse.
Satel AQUA Ring Digitaler PIR-Melder für die Deckenmontage

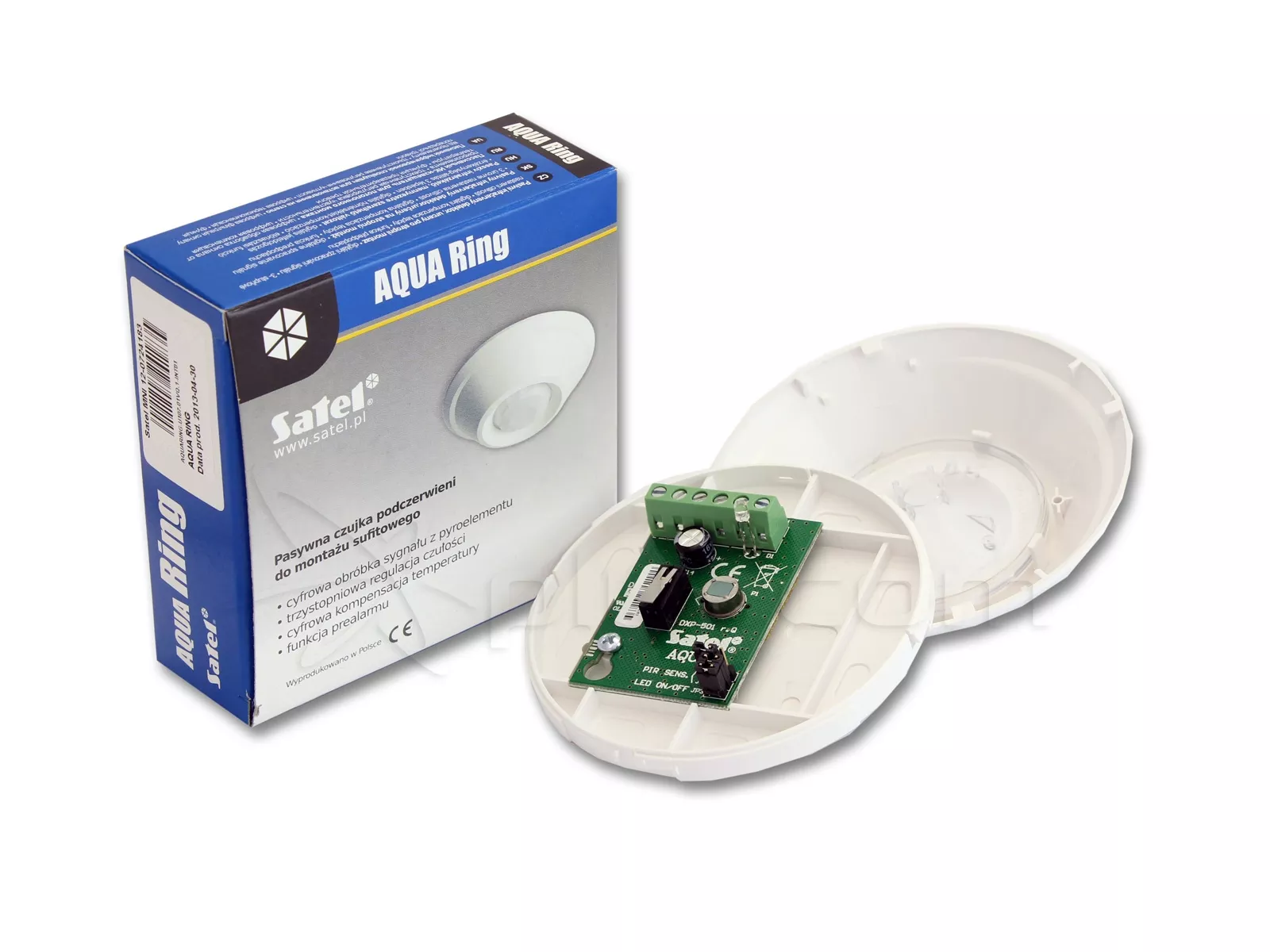

- Entfernen Sie die Elektronikplatine.
- Bringen Sie an der Oberseite des Gehäuses geeignete Durchführungen für Schrauben und Kabel an.
- Führen Sie das Kabel durch das entstandene Loch.
- Befestigen Sie den oberen Teil des Gehäuses an der Decke.
- Befestigen Sie die Elektronikplatine.
- Schließen Sie die Drähte an die entsprechenden Klemmen an.
- Verwenden Sie die Steckbrücken, um die Betriebsparameter des Detektors einzustellen.
- Schließen Sie das Detektorgehäuse.
