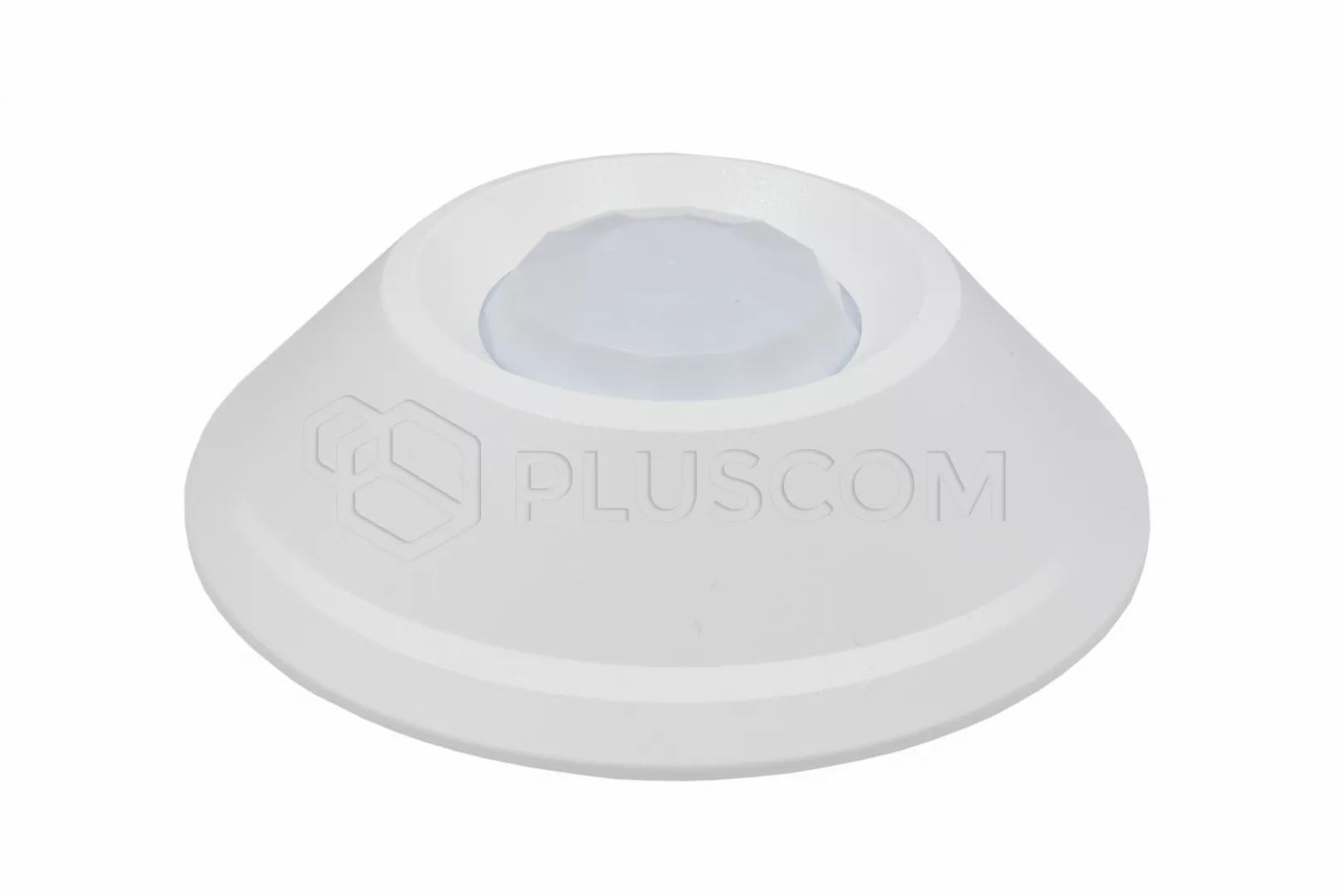

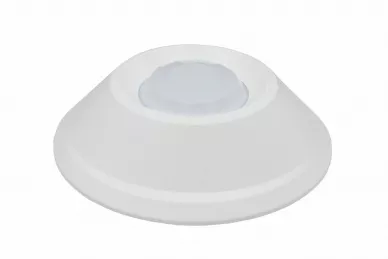

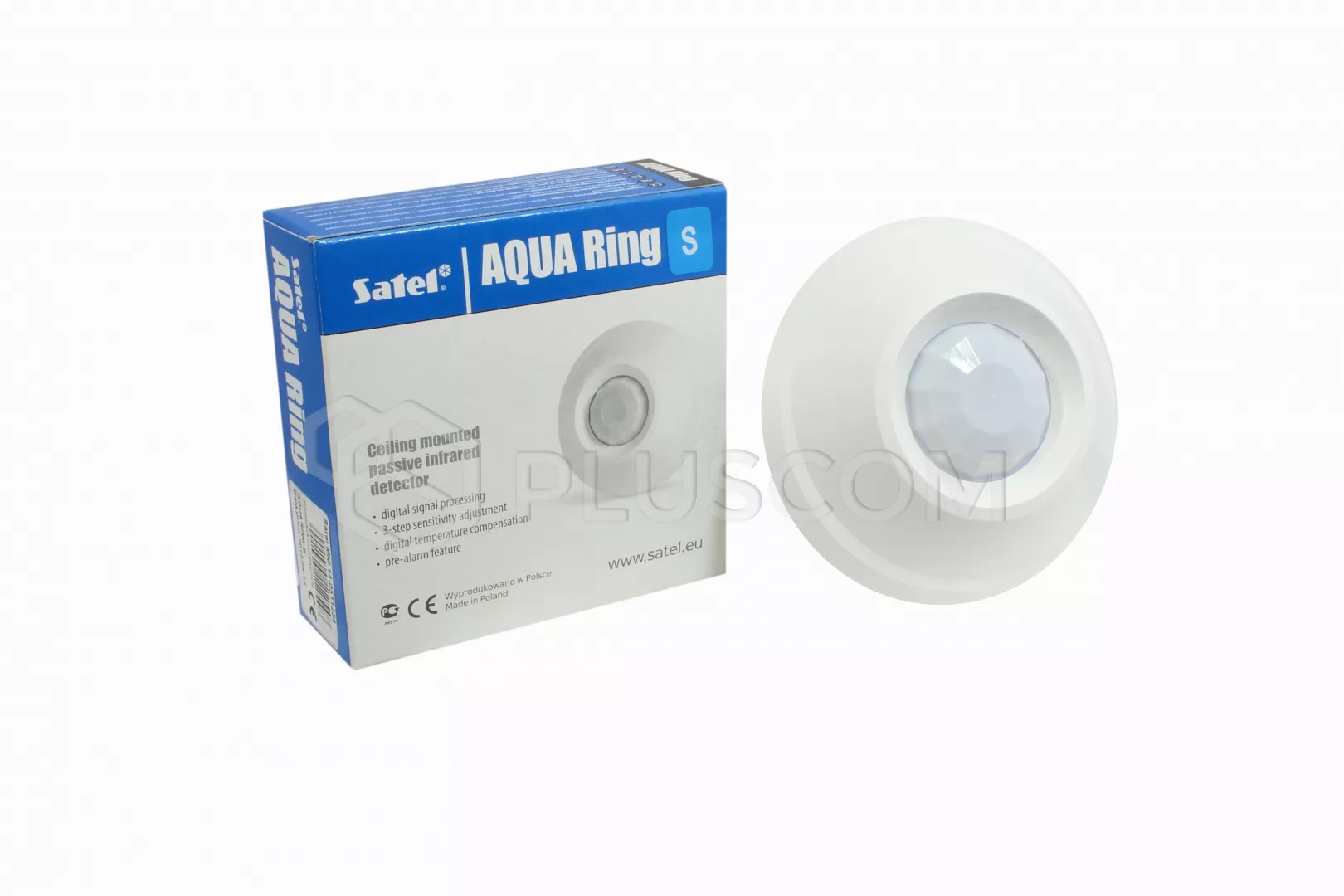

Satel AQUA Ring S Digitaler PIR-Melder für die Deckenmontage

Mikroprozessorgestützt, vollständig digitaler Bewegungsmelder AQUA RING S für die Deckenmontage zeichnet sich durch seine hohe Empfindlichkeit und Störsicherheit aus. Der Melder verwendet ein doppeltes pyroelektrisches Element. Der Detektor kann sein Gleichstrombetrieben oder 24 V AC.

Der Detektor ist mit der Funktion ausgestattet Voralarm. Der Voralarm wird durch ein kurzes Blinken der LED signalisiert, wenn in dem vom Melder geschützten Bereich Veränderungen registriert werden, die nicht den Alarmkriterien entsprechen. Die Empfindlichkeit des Voralarms hängt von der an den Stiften eingestellten Melderempfindlichkeit ab. Häufiges Auftreten von Voralarmen kann einen Alarm auslösen.

Nach dem Einschalten der Stromversorgung befindet sich der Melder für 30 Sekunden in einem Anlaufzustand, der durch eine schnell blinkende LED angezeigt wird. Erst nach Ablauf dieser Zeit ist der Melder betriebsbereit.

Satel AQUA Ring S Digitaler PIR-Melder für die Deckenmontage

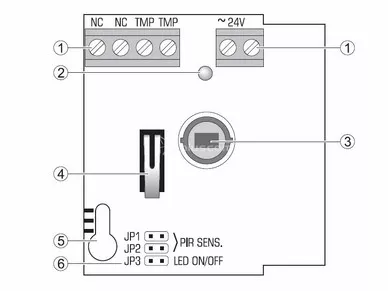

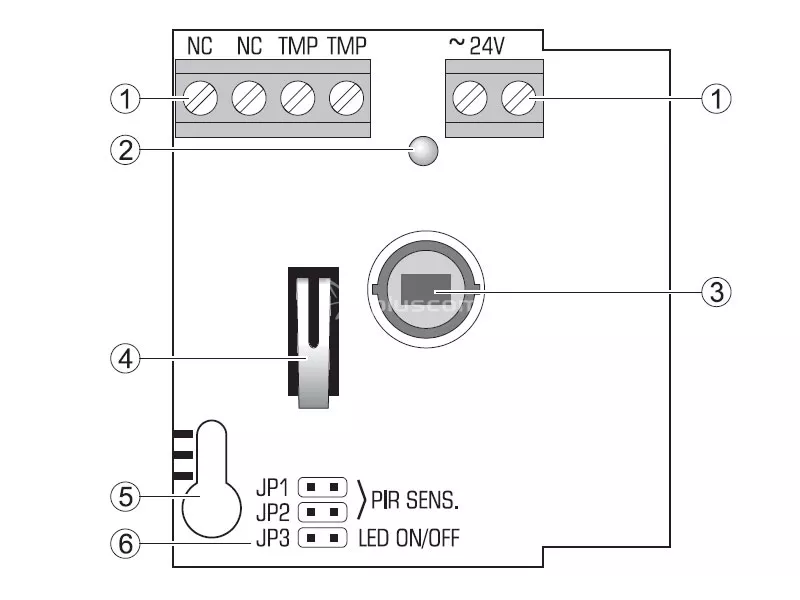

Erläuterung der Abbildung:

1. Klemmen:
   • NC - Relais (NC)
   • TMP - Sabotagekontakt
   • 24V - Leistungsaufnahme (AC/DC)
2. rote LED-Anzeige:
   • VorAlarm - kurzes Blinken (ca. 120 ms);
   • alarm - leuchtet für 2 Sekunden;
   • Inbetriebnahme - blinkt schnell;
   • niedrige Versorgungsspannung - leuchtet rot.
3. Pyroelement.
4. Sabotagekontakt.
5. Loch für Befestigungsschraube.
6. Stifte für Melderkonfiguration:
   • PIR SENS. - Bestimmung der Empfindlichkeit des Detektors
   • LED EIN/AUS - Aktivierung/Deaktivierung der Signalisierung durch LED. Die Signalisierung ist eingeschaltet, wenn die Stifte kurzgeschlossen sind.

Montage

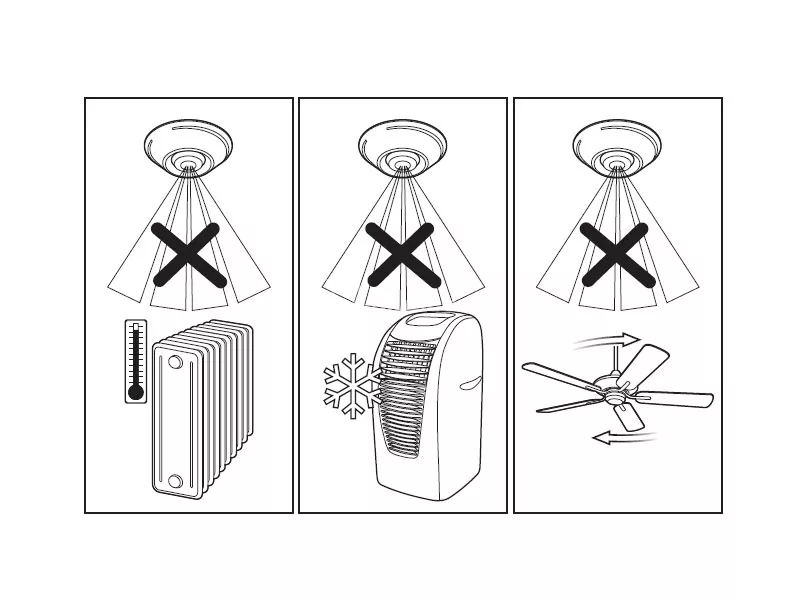

Der Melder ist für die Innenmontage geeignet.

Satel AQUA Ring S Digitaler PIR-Melder für die Deckenmontage

Es ist ratsam, bei der Montage besonders darauf zu achten, dass das Pyroelement nicht verschmutzt oder beschädigt wird.

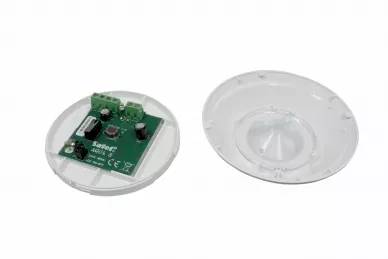

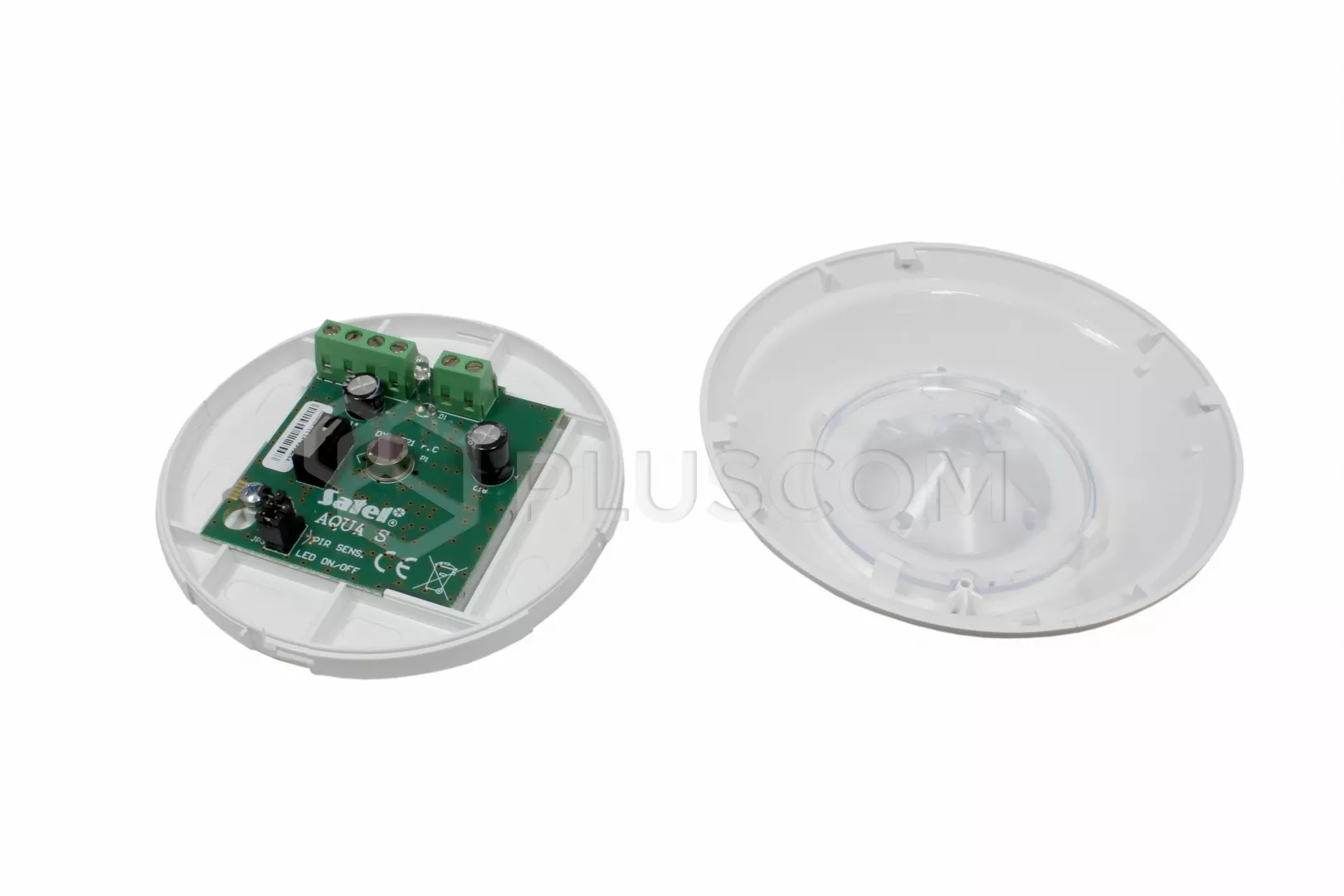

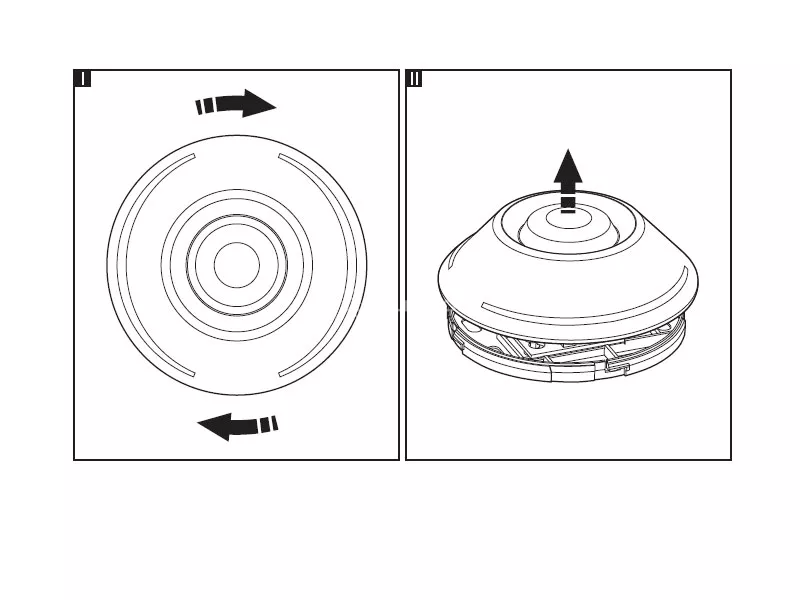

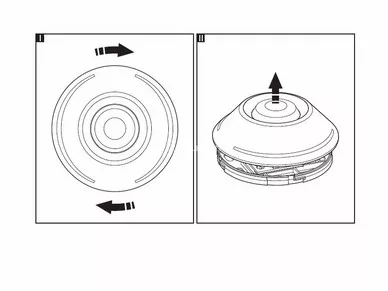

1. Öffnen Sie das Gehäuse


   Satel AQUA Ring S Digitaler PIR-Melder für die Deckenmontage

2. Entfernen Sie die Elektronikplatine.
3. Bringen Sie an der Oberseite des Gehäuses geeignete Durchführungen für Schrauben und Kabel an.
4. Führen Sie das Kabel durch das entstandene Loch.
5. Befestigen Sie den oberen Teil des Gehäuses an der Decke.
6. Befestigen Sie die Elektronikplatine.
7. Schließen Sie die Drähte an die entsprechenden Klemmen an.
8. Verwenden Sie die Steckbrücken, um die Betriebsparameter des Detektors einzustellen.
9. Schließen Sie das Detektorgehäuse.
