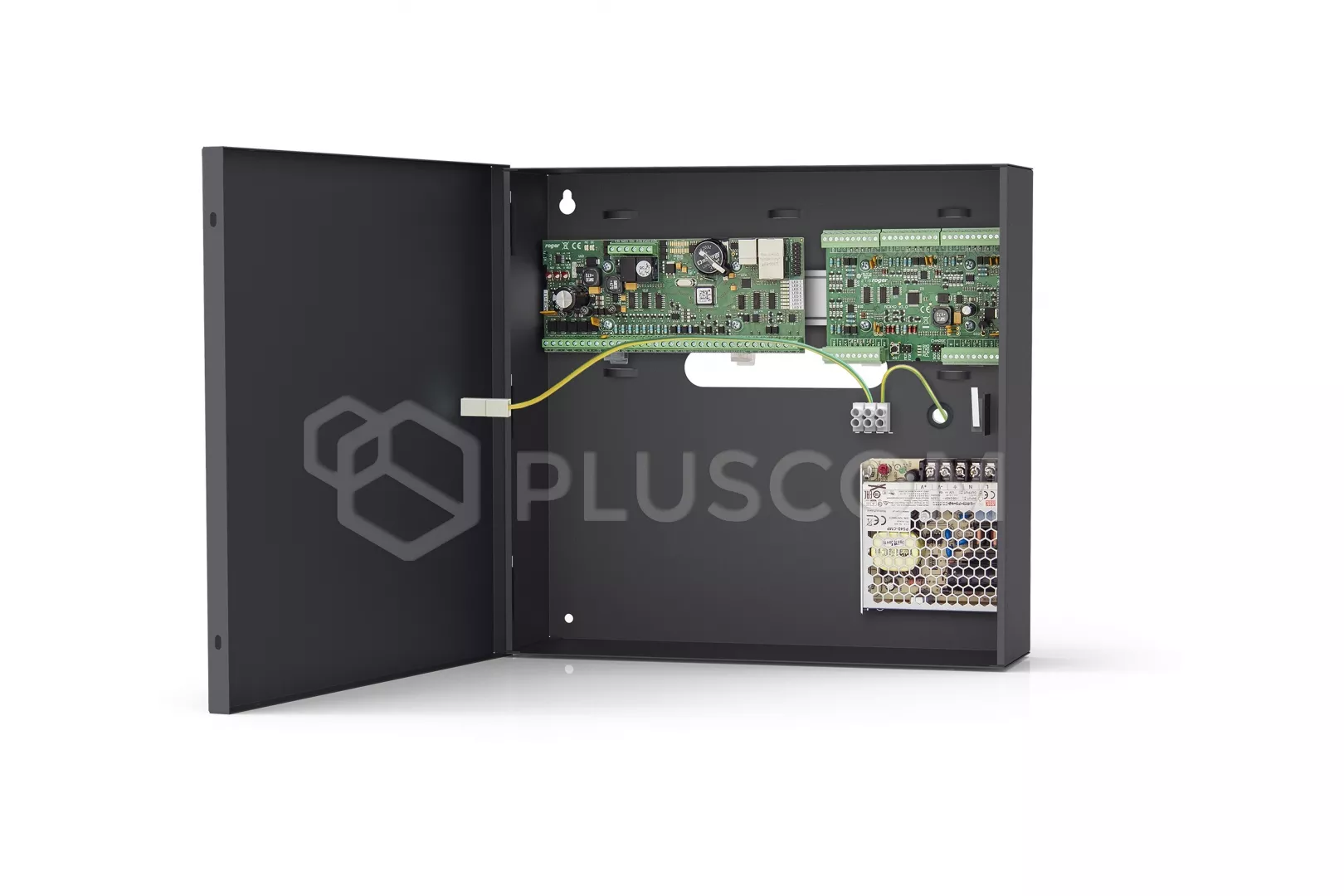

Roger MC16-PAC-3-KIT Zugangskontrollset für 3 Eingänge im RACS 5 System
DAS SET BEINHALTET
- Zugangskontrolle MC16-PAC-3
- MCX4D E/A-Erweiterung
- Netzadapter PS4D
- ME-16 Metall-Gehäuse
|
Roger MC16-PAC-3-KIT Kit für die Zugangskontrolle
|
Zutrittskontrollset für drei doppelseitige Eingänge mit RS485-Lesern (Leser der Serie MCT). Im Falle der Zusammenarbeit mit Wiegand- oder RACS CLK/DTA-Lesern ermöglicht das Set den Betrieb von zwei einseitigen und einem zweiseitigen Übergang.
Die Eingänge können sowohl einseitig als auch zweiseitig mit Lesern der Serie MCT (RS485) gesteuert werden.
Jede Tür wird über einen unabhängigen Satz von Stromversorgungsausgängen versorgt, bestehend aus einem 0,2-A-Ausgang zur Versorgung der Leser und einem 1,0-A-Ausgang zur Versorgung des Schlosses und anderer Türkomponenten.
Bei einem einseitig kontrollierten Durchgang wird ein Leser innerhalb des Durchgangs an den Controller angeschlossen.
Das M16-Metallgehäuse bietet Platz für eine 17Ah-Batterie und ist mit einer DIN-Schiene und einem Sabotagekontakt ausgestattet.
Die Stromversorgung des Kits erfolgt über das Netzteil PS4D 13,8VDC/5A.
MC16 ist ein Zugangs- und Gebäudeautomationscontroller für das RACS 5-System. Er kann von einem Netztransformator mit einer Ausgangsspannung von 18VAC und einer Leistung von 20VA, sowie von Gleichspannungen mit Standardwerten von 12VDC und 24VDC gespeist werden.
Die Systemkonfiguration erfolgt über LAN/WAN und die Anzahl der Regler im System hat keinen Einfluss auf die Konfigurationszeit. Das Gerät wird über die VISO-Anwendung verwaltet.
Die Kommunikation mit den MC16-Steuerungen über das LAN/WAN wird mit AES128 CBC verschlüsselt. Die Kommunikation der Peripheriegeräte der Serien MCT und MCX mit dem MC16-Zugangscontroller erfolgt über den RS485-Bus.
MERKMALE DES MC16
- Zugangssteuerung im RACS 5-System
- Spannungsversorgung 18VAC, 12VDC und 24VDC
- Laden und Überwachen der Pufferbatterie
- Ethernet-Kommunikationsschnittstelle
- verschlüsselte Datenübertragung (AES128 CBC)
- Peripheriegeräteschnittstellen RS485, RACS CLK/DTA, Wiegand
- Puffer von 8 Millionen Ereignissen auf herausnehmbarer Speicherkarte
TECHNISCHE DATEN
- Versorgungsspannung:
- 18VAC - zulässig 17-22VAC
- 12VDC - zulässig 10-15VDC
- 24VDC - 22-26VDC zulässig
- Stromverbrauch: 100mA bei 18VAC (keine Last an AUX/TML-Ausgängen)
- Platz für 17 Ah Batterie
- Batterieladestrom: 0.3 A/0.6 A/0.9 A
- Tiefentladeschutz
- Gehäuseabmessungen: 305x325x100mm
