Roger MC16-PAC-4-KIT Zutrittskontrollset für 4 Eingänge im RACS 5 System

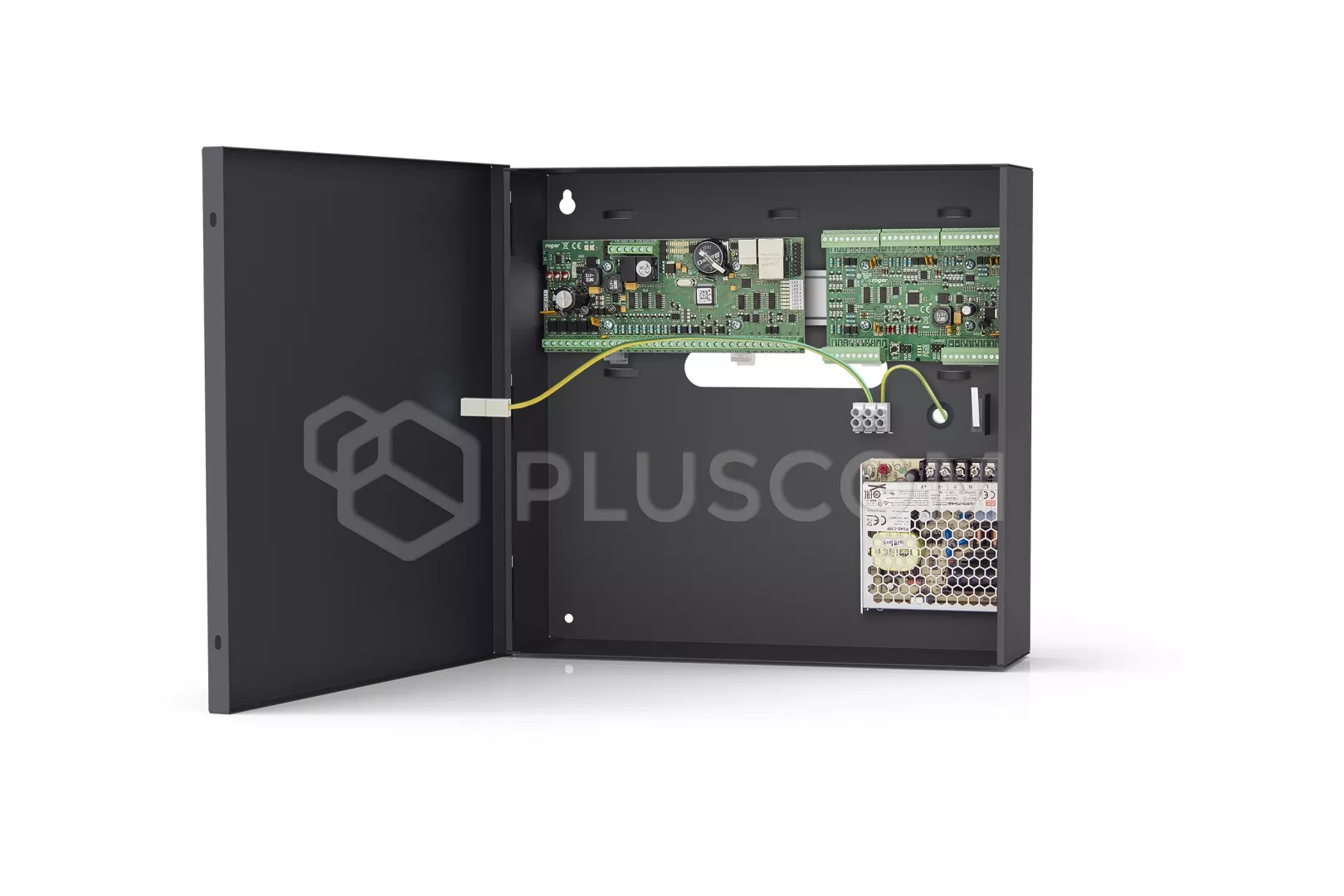

DAS SET BEINHALTET
- Zugangskontrolle MC16-PAC-4
- MCX4D E/A-Erweiterung
- Netzadapter PS4D
- ME-16 Metall-Gehäuse
|
Roger MC16-PAC-4-KIT Kit für die Zugangskontrolle
|
Zutrittskontrollset für vier doppelseitige Eingänge mit RS485-Lesern (Leser der Serie MCT) oder vier einseitige Eingänge mit Wiegand- oder RACS CLK/DTA-Lesern.
Die Eingänge können entweder einseitig oder beidseitig mit Lesern der Serie MCT (RS485) gesteuert werden.
Jeder Durchgang wird durch einen unabhängigen Satz von Stromausgängen unterstützt, bestehend aus einem 0,2-A-Ausgang zur Stromversorgung der Leser und einem 1,0-A-Ausgang zur Stromversorgung des Schlosses und anderer Durchgangskomponenten.
Bei einem einseitig gesteuerten Durchgang wird ein Leser innerhalb des Durchgangs an den Controller angeschlossen.
Das M16-Metallgehäuse bietet Platz für eine 17Ah-Batterie und ist mit einer DIN-Schiene und einem Sabotagekontakt ausgestattet.
Die Stromversorgung des Kits erfolgt über das Netzteil PS4D 13,8VDC/5A.
MC16 ist ein Zugangs- und Gebäudeautomationscontroller für das RACS 5-System. Er kann von einem Netztransformator mit einer Ausgangsspannung von 18VAC und einer Leistung von 20VA, sowie von Gleichspannungen mit Standardwerten von 12VDC und 24VDC gespeist werden.
Die Systemkonfiguration erfolgt über LAN/WAN und die Anzahl der Regler im System hat keinen Einfluss auf die Konfigurationszeit. Das Gerät wird über die VISO-Anwendung verwaltet.
Die Kommunikation mit den MC16-Steuerungen über das LAN/WAN wird mit AES128 CBC verschlüsselt. Die Kommunikation der Peripheriegeräte der Serien MCT und MCX mit dem MC16-Zugangscontroller erfolgt über den RS485-Bus.
MERKMALE DES MC16
- Zugangssteuerung im RACS 5-System
- Spannungsversorgung 18VAC, 12VDC und 24VDC
- Laden und Überwachen der Pufferbatterie
- Ethernet-Kommunikationsschnittstelle
- verschlüsselte Datenübertragung (AES128 CBC)
- Peripheriegeräteschnittstellen RS485, RACS CLK/DTA, Wiegand
- Puffer von 8 Millionen Ereignissen auf herausnehmbarer Speicherkarte
TECHNISCHE DATEN
- Versorgungsspannung:
- 18VAC - zulässig 17-22VAC
- 12VDC - zulässig 10-15VDC
- 24VDC - 22-26VDC zulässig
- Schnittstelle für bis zu 4 RACS CLK/DTA-Leser (PRT-Serie)
- Schnittstelle zu 4 Wiegand-Lesern
- 4 Stromversorgungsausgänge 0,2 A
- 4 Stromausgänge 1,0 A
- Platz für 17 Ah Batterie
- Batterieladestrom: 0,3 A/0,6 A/0,9 A
- Tiefentladeschutz
- Gehäuseabmessungen: 305x325x100mm
