Roger MCX2-BRD E/A-Erweiterung

Roger MCX2-BRD E/A-Erweiterung

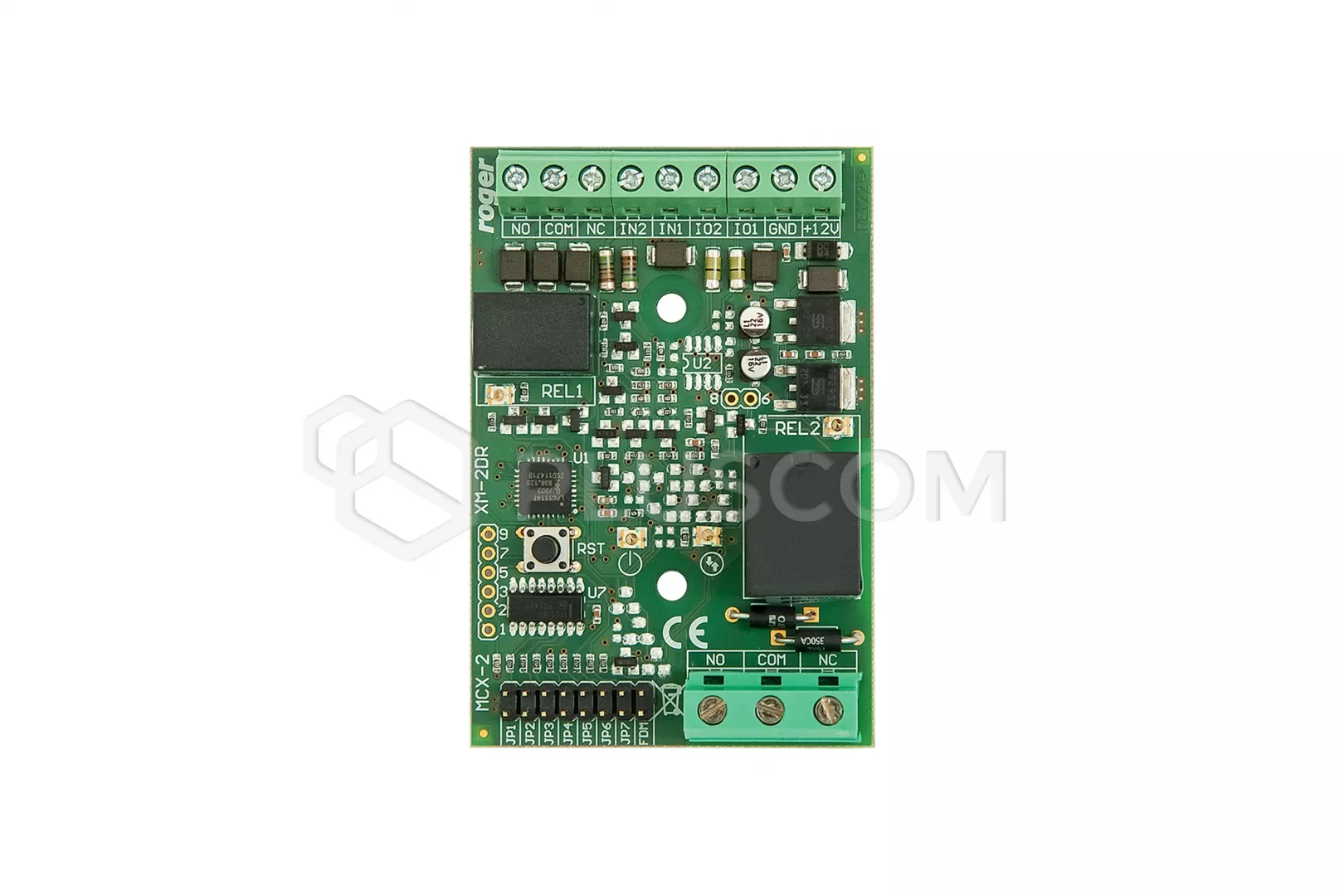

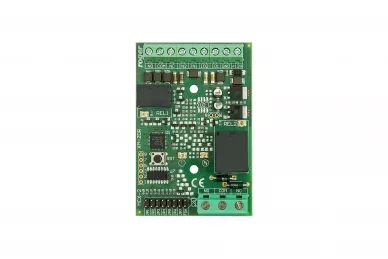

Der MCX2-BRD ist ein E/A-Erweiterungsmodul, das über zwei doppelseitige Eingangsleitungen und zwei Relaisausgänge verfügt.
Das Gerät ermöglicht es, die Anzahl der verfügbaren Eingangs- und Ausgangsleitungen im System zu erhöhen. Diese Leitungen werden u.a. verwendet Diese Leitungen werden u. a. zum Anschluss von Schlössern, Sensoren, Tastern, Signalgebern usw. verwendet.

EIGENSCHAFTEN:

• definierbare Eingangsreaktionszeit
• Doppelte Verdrahtung der Eingänge möglich
• Anzeige des Schaltzustandes der Ausgänge über LED-Anzeige
• Definition der Ruhepolarisation der Ausgangsleitung
• Konfiguration und Software-Update über RS485
• Spannungsversorgung 12 VDC

Der Expander benötigt eine Gleichspannung im Bereich von 11-15 V, die vom MCX2D/MCX4D-Expander des MC16-PAC-KIT, dem MC16-Zugangscontroller (AUX-Stromausgang) oder von einer separaten Stromversorgung geliefert wird.

Die Konfiguration des Geräts und die Aktualisierung der Firmware erfolgt über die RS485-Schnittstelle und die RogerVDM-Software (Windows).

TECHNISCHE DATEN:

• Nenn-Versorgungsspannung des Moduls:
• • nominal 12VDC
  • zulässig 10-15VDC
• Stromaufnahme 30mA (ohne eingeschaltete Relais)
• Relaisausgang 1,5A/30VDC
• Relaisausgang 5 A/30 VDC
• Schutzart: IP20
• Umweltklasse: I
• Arbeitstemperatur: +5°C- +40°C
• Abmessungen: 80x54x20mm
• Gewicht: 50g
