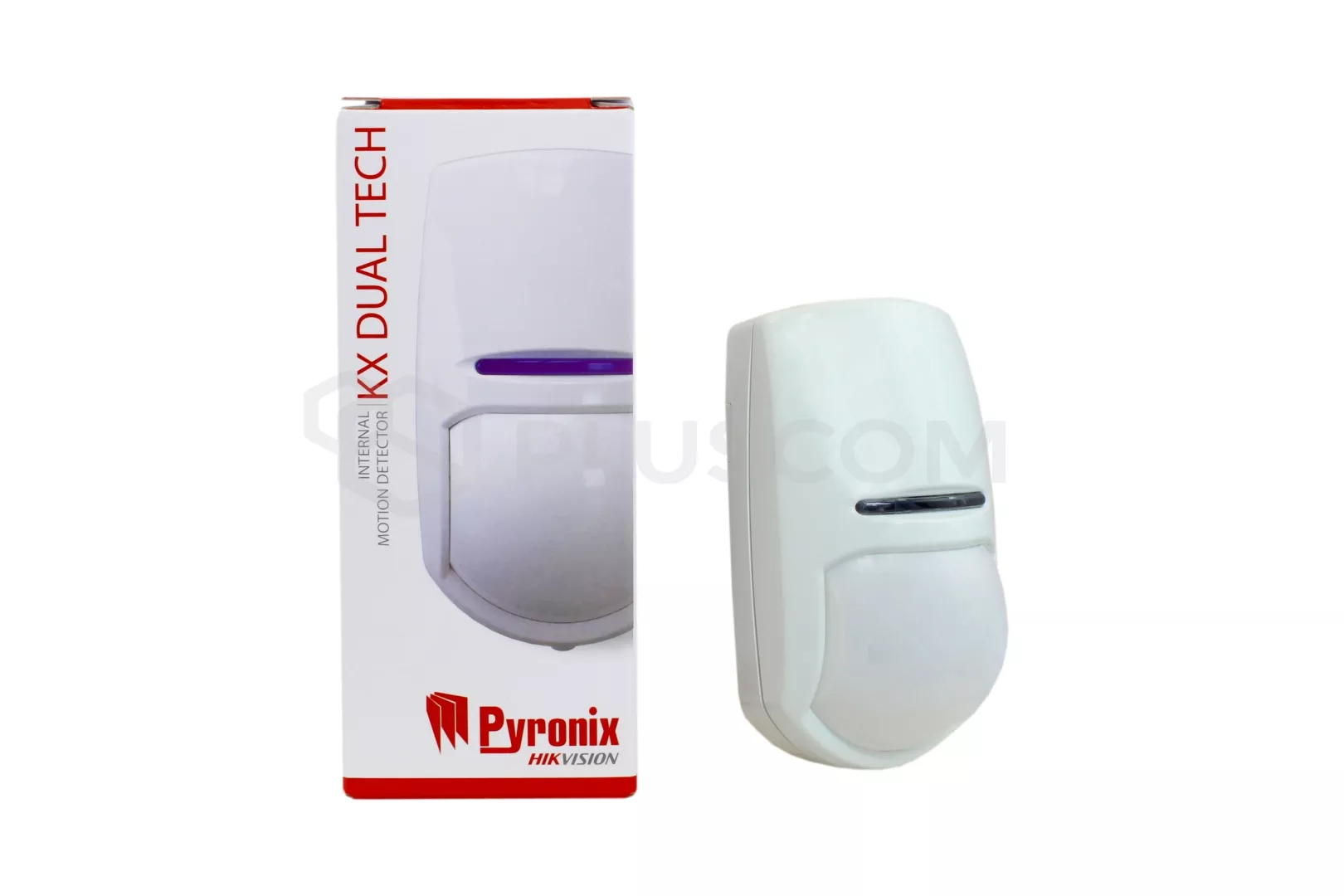

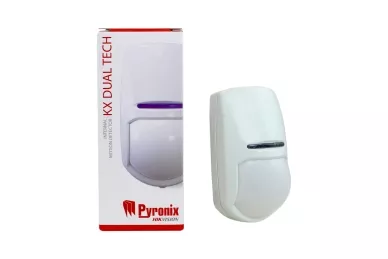

Pyronix KX15DT Dualer PIR+MW-Bewegungsmelder

Pyronix KX15DT Digitaler Tag/Nacht PIR+MW Melder mit Wand-/Deckenmontage

Digitaler Bewegungsmelder für Innenanwendungen. Ausgestattet mit PIR-Technologie und Mikrowellenerkennung. Beide Erfassungswege müssen gleichzeitig aktiviert werden, um den Alarm auszulösen. Dies erhöht die Betriebsstabilität und sorgt dafür, dass der Melder mit schwierigen Bedingungen zurechtkommt, ohne Fehlalarme zu erzeugen.

KONSTRUKTION:

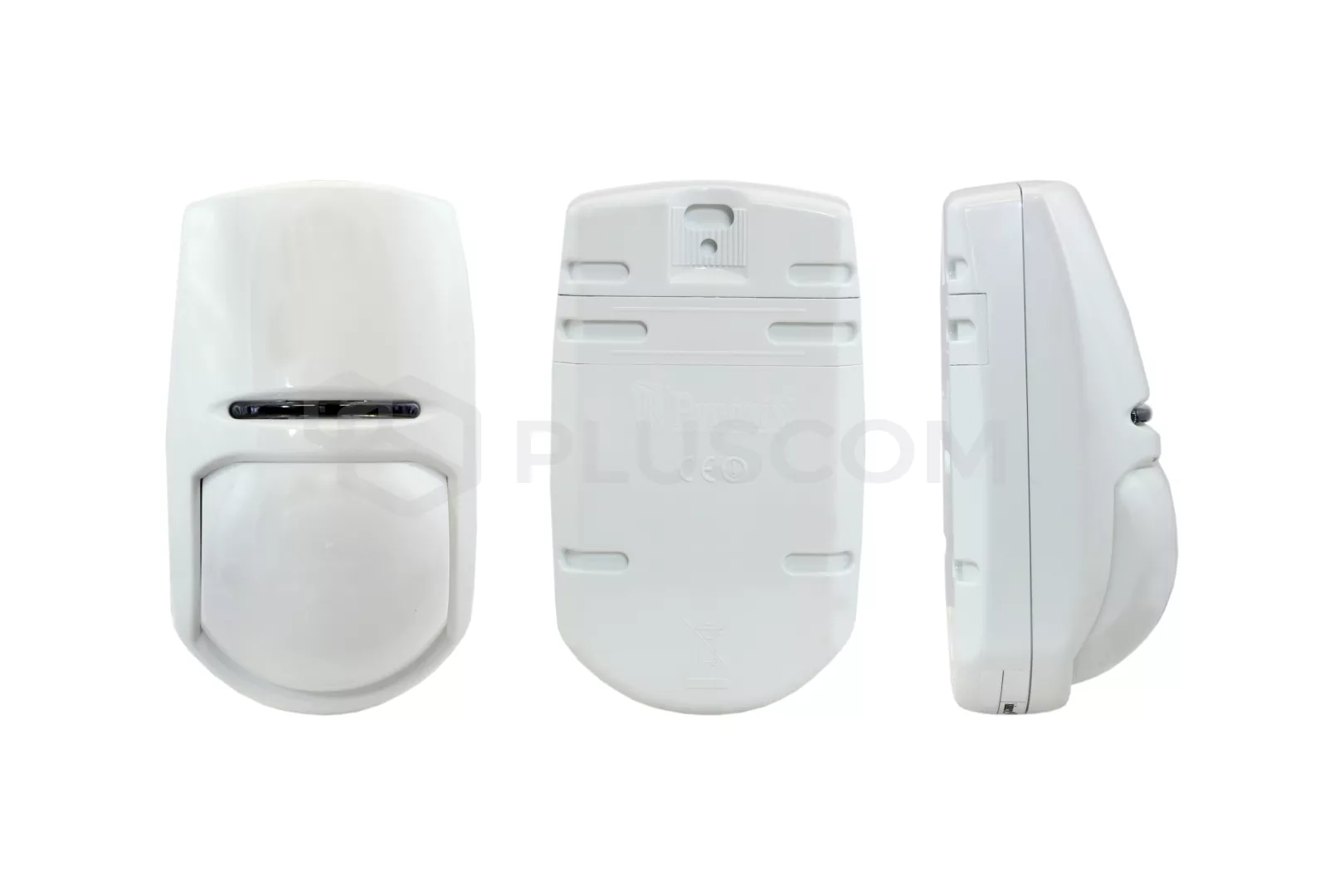

Das Gehäuse des Melders besteht aus ABS-Kunststoff mit einer Dicke von ca. 3 mm. Es bietet ein professionelles, elegantes Aussehen und reduziert elektrostatische Störungen, die den PIR-Melder beeinträchtigen können.
Die versiegelte Optik verhindert das Eindringen von Insekten und Schmutz.

Mittels farbiger LEDs zeigt der Melder an, welcher Erfassungspfad verletzt wurde.

• LED orange - Mikrowellenstrecke
• grüne LED - PIR-Spur
• blaue LED - Alarmaktivierung


Die LEDs können mit einem Jumper abgeschaltet werden, wodurch der Melder unauffällig wird. Bei der Installation sind sie jedoch ein sehr hilfreiches Instrument zur Einstellung der Empfindlichkeit und zur Bestimmung des Betriebsbereichs des Melders.

IM MELDER VERWENDETE TECHNOLOGIEN

UND/ODER-Technologie - ermöglicht den Betrieb des Melders im standardmäßigen UND-Modus (Verletzung von zwei Pfaden erforderlich), oder unter Bedingungen, bei denen die Gefahr einer Blockierung des PIR-Pfades besteht, erhöht sich die Priorität des Mikrowellenmelders

Blaue-Wellen-Technologie (BWT) - ist eine fortschrittliche Signalverarbeitung und ein optischer 3D-Schutz, der die Immunität gegen Störungen verbessert und Fehlalarme eliminiert.

Digitale Temperaturkompensation - Der Melder passt seine Empfindlichkeit automatisch an, um innerhalb eines bestimmten Bereichs zu bleiben, insbesondere wenn sich die Umgebungstemperatur der Körpertemperatur nähert.

Automatische Empfindlichkeit - Diese Funktion ermöglicht es dem Melder, sich an wechselnde Umgebungsbedingungen anzupassen, um einen stabilen Betrieb aufrechtzuerhalten und einen Eindringling effektiv zu erkennen.

Unabhängige variable Schwellenwerte (IFT) - Diese Technologie eliminiert elektrische Umgebungsstörungen, indem sie die Alarmschwellen innerhalb definierter Grenzen hält.

Optisches 3D-System - verbessert die Erkennung von sich bewegenden Zielen, liefert präzise Signale für den PIR-Sensor und ermöglicht zusätzlich den Schutz des Bereichs unterhalb des Melders (Annäherungsbereich)

TECHNISCHE DATEN:

• Erkennungsmethoden:
• • PIR - pyroelektrischer Zwei-Elemente-Sensor
  • MV - Mikrowellen-Doppler-Sensor (9,89, 9,90, 9,91 GHz) (Bereichskontrolle)
• Reichweite: max 15m (13m gemäß EN50131-2-2 und INCERT-Kriterien)
• Erfassungswinkel: 85°
• Erfassungsgeschwindigkeit: 0,3-3m/s
• PIR-Empfindlichkeit: AUTO (Standard), Hoch
• digitale Temperaturkompensation
• Montagehöhe: 1,8 - 2,4m
• Schutzklasse nach EN50131: GRADE 2


• Stromversorgung: DC 9-16V, nominell 13,8V
• Stromverbrauch: min 24mA, max 30mA für 12V
• Alarmausgang: DC 60V 50mA, AC 42V NC-Typ
• Sabotageausgang: 12V 50mA NC-Typ
• eingebaute parametrische Widerstände EOL: 1k, 4k7, 5k6, 6k8


• Betriebstemperatur: -30°C...70°C
• Zertifizierte Betriebstemperatur: -10°C...40°C
• Gewicht: 125g
• Abmessungen: 117(h)x69x50mm


BEFESTIGUNG:

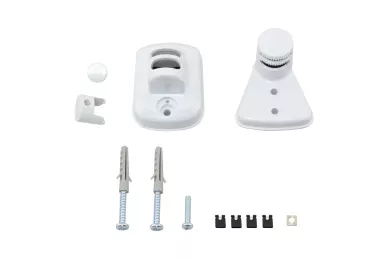

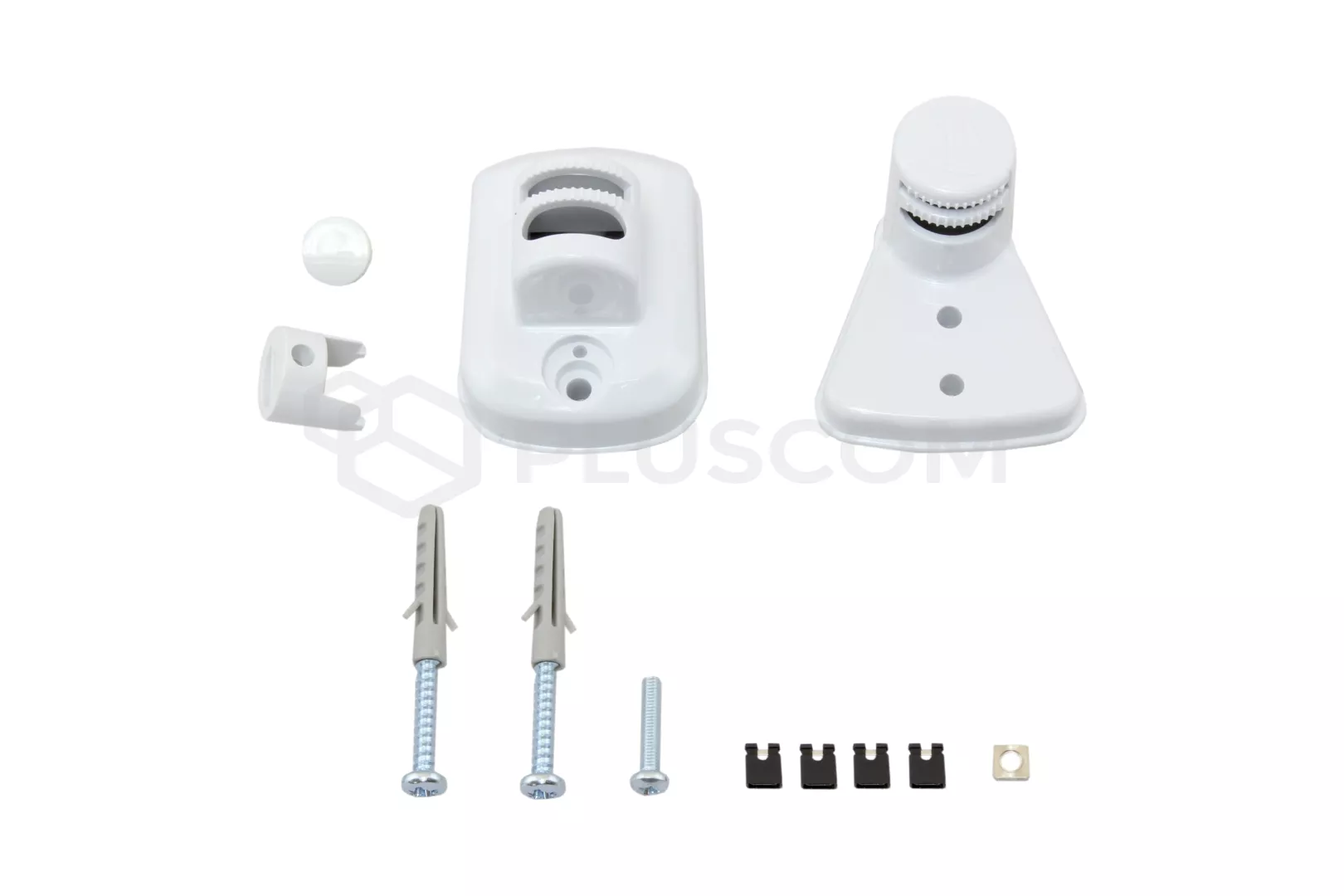

Zwei Halterungen für die Wand- und Deckenmontage sind im Lieferumfang des Melders enthalten. Beide Halterungen ermöglichen eine horizontale Verstellung in einem weiten Bereich von ca. 80°. Das Kabel kann im Inneren der Halterung verlegt werden, die vollständig verdeckt und vor Manipulationen geschützt ist.
Der Melder ist mit einem Gehäuseöffnungsdetektor zum Schutz vor Manipulationen ausgestattet.

UNTERSCHIEDLICHE MIKROWELLENFREQUENZEN (9,89GHz, 9,90GHz, 9,91GHz)
Der Pyronix KX15DT ist mit verschiedenen Frequenzen des Mikrowellenmoduls erhältlich. Dies ist wichtig, wenn zwei Detektoren nahe beieinander installiert werden. Die unterschiedlichen Frequenzen verhindern Interferenzen (Übersprechen) und optimieren die Stabilität des Detektors.
