Satel SPL-5010 R Externe optische/akustische Signaleinrichtung

Die Signalisierungsfunktion des SPL-5010 R erfolgt auf zwei Arten: optisch (durch blinkende LEDs an der Unterseite des Gehäuses) und akustisch (durch ein moduliertes, lautstarkes Tonsignal).

Die Lichtquelle ist eine Reihe von LEDsund das akustische Signal wird von derpiezoelektrischen Wandler erzeugt.

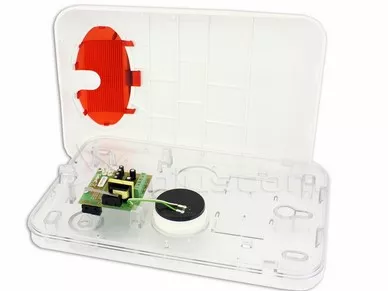

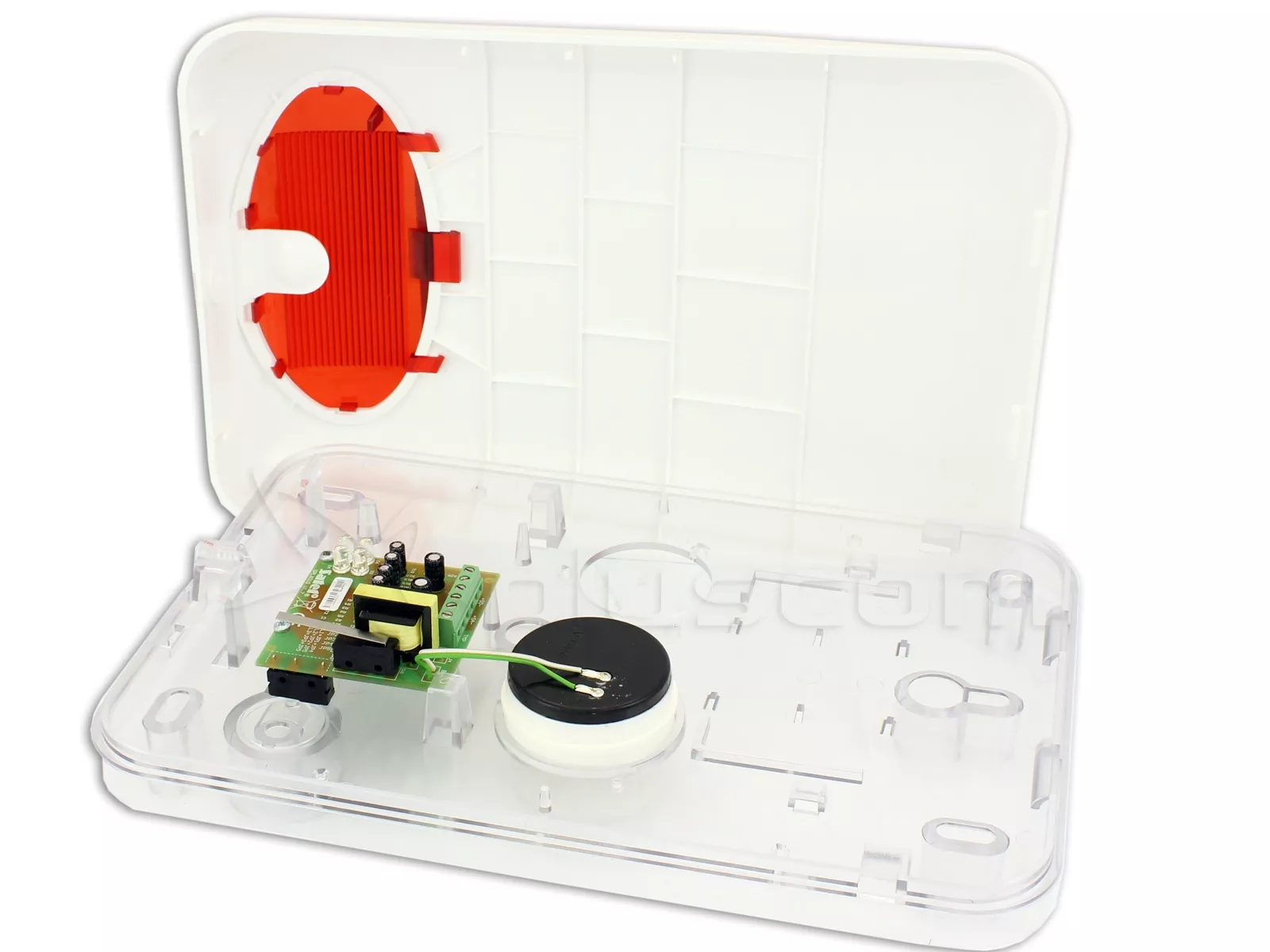

Die Konstruktion des Gehäuses des Signalgebers bietet einen hohen Grad an Manipulationssicherheit (gegen das Öffnen und gegen das Abreißen vom Boden). Die Elektronik ist in SMD-Technik ausgeführt und durch eine Imprägnierung gegen Witterungseinflüsse geschützt, was eine hohe Zuverlässigkeit des Gerätes gewährleistet.

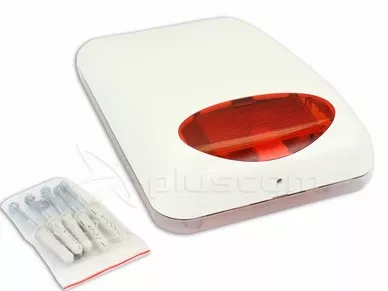

Das äußere Gehäuse des SPL-5010 R besteht aus hochschlagfestem PC LEXAN-Polycarbonat, das sich durch eine sehr hohe mechanische Festigkeit auszeichnet und das ästhetische Erscheinungsbild der Signaleinrichtung auch nach vielen Betriebsjahren gewährleistet.

Die Sirene ist auch in der Farbe blau:{REL_1171}i orange: {REL_1150}

Eigenschaften

• akustische Signalisierung: piezoelektrischer Wandler
• optische Signalisierung: superhelle LEDs
• Manipulationsschutz gegen:
  • Überflutung mit Montageschaum (optional)
  • Ablösung vom Boden
  • Öffnung
• innere Metallabdeckung (optional)

Montage

Der Schallgeber SPL-5010 R sollte auf einer ebenen Fläche und so unzugänglich wie möglich montiert werden, um das Risiko von Manipulationen zu minimieren. Die Montage der Alarmanlage auf dem Untergrund erfolgt mit Schrauben und Dübeln. Um die Abdeckung zu entfernen, lösen Sie die Sicherungsschraube und kippen Sie die Abdeckung um ca. 1,5 cm nach oben. 80.

Satel SPL-5010 R Externe optische/akustische Signaleinrichtung

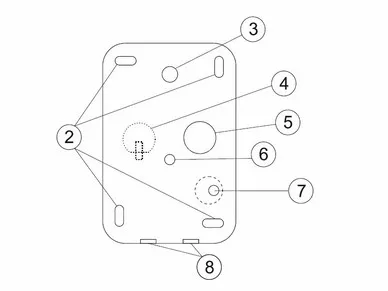

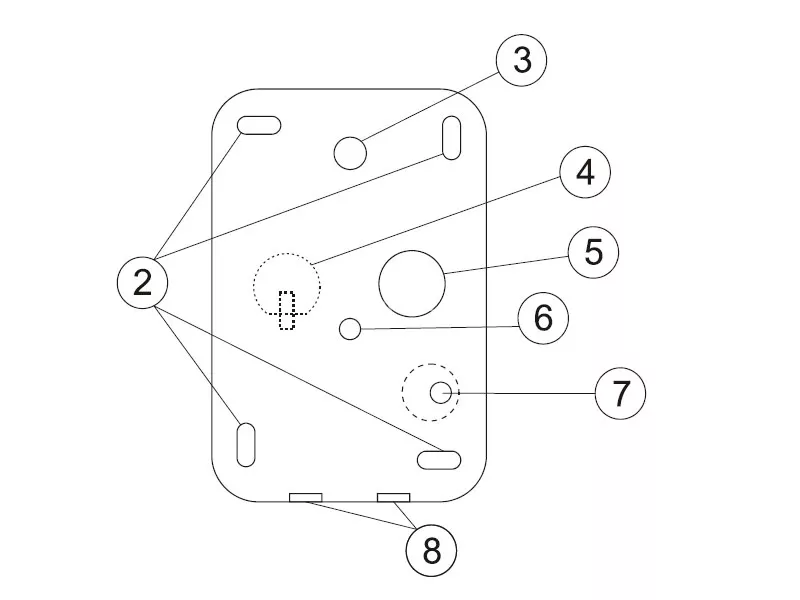

Erläuterung der Zeichnung:

1. Deckelverriegelungsschraube
2. Befestigungslöcher
3. Hilfsbohrung
4. Antischaumsensor (optionale Ausrüstung)
5. Summer
6. Kabeldurchlass
7. Sabotageelement "S" (muss mit dem Boden verschraubt werden; nicht mit Gewalt anziehen, um die Verkabelung nicht zu unterbrechen)
8. Löcher für den Wasserabfluss (nicht verstopfen)
