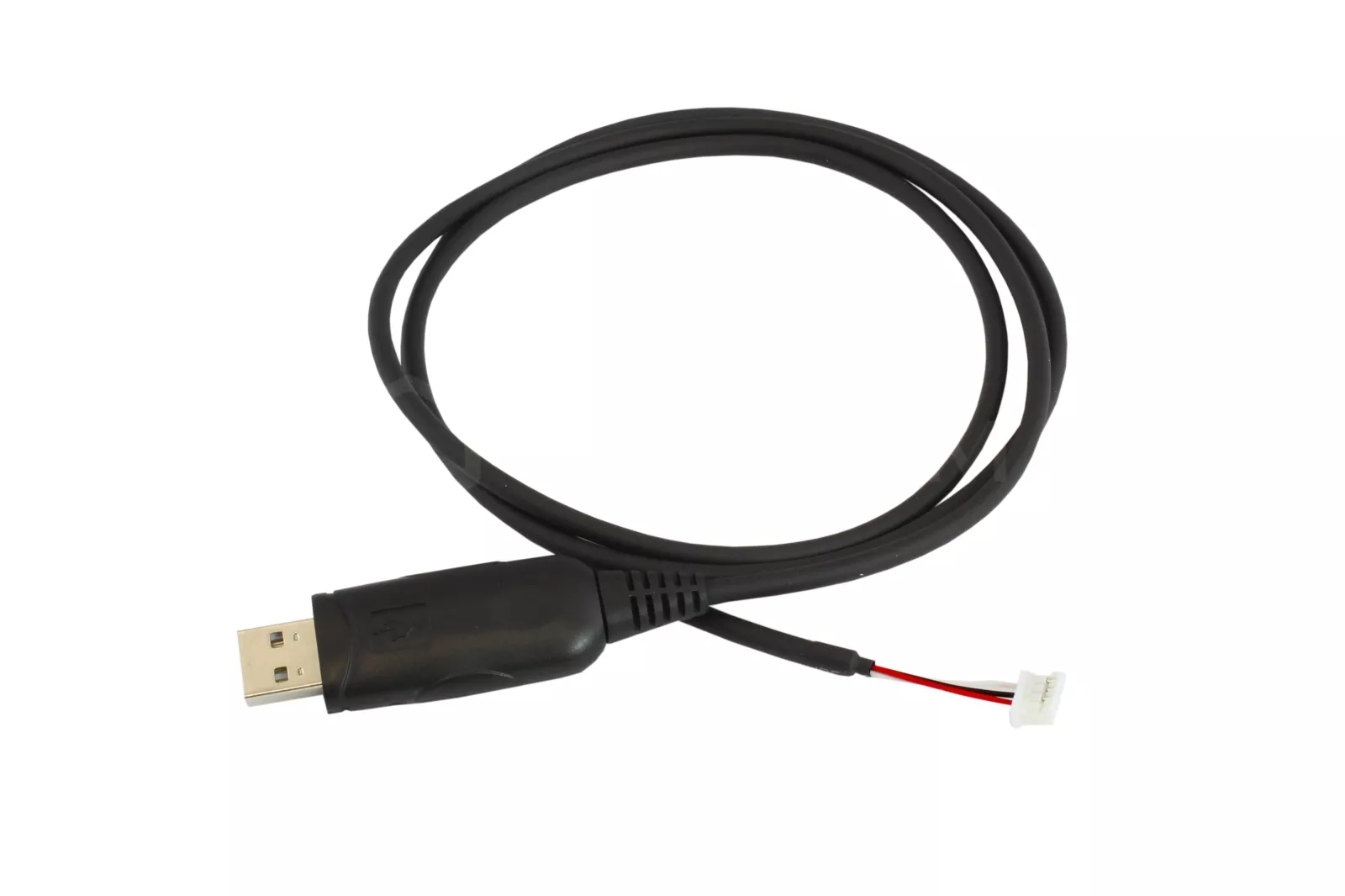

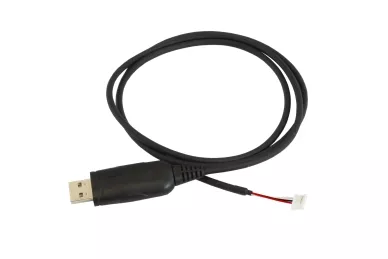

Das USB-RS-Adapterkabel wird verwendet, um einige Elmes-Geräte mit einem PC zu verbinden, z. B:
- Bedienfeld CB32 ab Version 3.00
- ältere Versionen des GSM2-Moduls (nicht mit Mini-USB-Anschluss ausgestattet)
- ältere Versionen der Empfänger RD448 und RD1000
Dieses Kabel verfügt über einen eingebauten Chip, der die am USB-Stecker anliegenden Signale in serielle RS-Übertragungssignale (RX und TX) mit Spannungspegeln von 0/3,3 V umwandelt, die von dem anzuschließenden Gerät benötigt werden.
Für dieses Kabel müssen die entsprechenden Treiber installiert werden.
INSTALLATIONSVERFAHREN
Je nach Version des Kabels (siehe Kabelbezeichnung) ist das Installationsverfahren unterschiedlich:
- Bei Kabeln mit der Bezeichnung: "Prolific" oder "USB-RS Adapter ver. 1B" installieren Sie zunächst die Treiber, indem Sie die entsprechende .exe-Datei im Verzeichnis "...USB cable drivers ver. 1B (Prolific)" ausführen und dann das Kabel an den USB-Anschluss des Computers anschließen.
- Für Kabel mit der Bezeichnung: "FTDI" oder "USB-RS Adapter ver. 1A" und für andere Versionen von Kabeln (ver. 1C, 1D, 1E, usw.) muss das Kabel zuerst an den USB-Anschluss des Computers angeschlossen werden. Das System sollte das neue Gerät erkennen: "USB-Seriell-Konverter".
Das System wird dann nach den Treibern für dieses Gerät fragen - als Antwort auf eine Frage:
"Kann Windows eine Verbindung zur Windows Update-Website herstellen, um nach Treibern zu suchen?" wählen Sie die Option: "Nein, dieses Mal nicht", und bei der nächsten Frage wählen Sie die Option: "Von einer Liste oder einem bestimmten Ort installieren".
Geben Sie dann das Verzeichnis ein, das der Version des Kabels entspricht, die Sie haben, z. B. "Windows Update". Für die Kabelversion 1C geben Sie bitte ein:
"...USB-Kabeltreiber Version 1C" und für die Kabel 1D, 1E, 1F, 1G, 1H Katalog:
"...USB-KabeltreiberVER 1D..1H".
Nach der Installation des Treibers wird das System einen Moment später ein weiteres Gerät erkennen: "USB Serial Port". In diesem Fall gehen wir genauso vor wie zuvor und geben bei der Frage nach dem Speicherort des Treibers das gleiche Verzeichnis wie zuvor an.
Im Verzeichnis "VER 1F Win7" sind Treiber für Windows 7 64bit verfügbar, aber nur für Kabel der Version 1F . Wenn Sie eine andere Kabelversion haben, bleiben leider nur die folgenden übrig: Windows XP, Vista 32-bit, oder Windows 7 32-bit.
