Dualer BewegungsmelderDurch die Kombination von PIR- und Mikrowellentechnologie ist der Dualtechnologie-Bewegungsmelder für den Schutz von Räumen mit ungünstigen Bedingungen - Zugluft oder starker Konvektion.
Die Verwendung eines neuen 24-GHz-Mikrowellensensors und die SMD 0402-Montage haben die Entwicklung eines Geräts ermöglicht, das in das Gehäuse eines herkömmlichen PIR-Melders passt. Dies macht GREY zu einer ausgezeichneten Wahl für Schutz von Räumen mit Kaminen oder Zwangsluftheizungenwo die Ästhetik der Installationskomponenten ebenso wichtig ist wie ihre Zuverlässigkeit.
Duale PIR + Mikrowellenerfassung für Zuverlässigkeit auch unter schwierigen BedingungenTemperaturkompensation des zu schützenden RaumsFernaktivierung des Testmodus und der AlarmspeicherfunktionPET-Option, um den PIR-Pfad immun gegen Kleintiere zu machen
Merkmale
- Passiv-Infrarot- (PIR) und Mikrowellensensor.
- Einstellbare Erkennungsempfindlichkeit der beiden Sensoren.
- Digitaler Algorithmus für die Bewegungserkennung.
- Option, um Tierbewegungen von bis zu 15 Kilogramm zu widerstehen.
- Digitale Temperaturkompensation.
- Zweifarbige LED zur Bewegungserkennung / Alarmanzeige.
- Anti-Masking-Funktion über Mikrowellenstrecke
- Fernein- und -ausschaltung der LED.
- Alarm-Speicher.
- Separate Prüfung der Sensoren möglich.
- Überwachung des Meldersignalwegs und der Versorgungsspannung.
- Manipulationsschutz gegen Öffnen des Gehäuses.
Anti-Maskierung
Wenn der Mikrowellendetektor ein Objekt erkennt, das sich in einem Umkreis von 10-20 cm um den Detektor bewegt, wird dies als Versuch gewertet, den Detektor zu verdecken, und löst das Anti-Masking-Relais für 2 Sekunden aus. Objekte, die Mikrowellen aussenden, aber Infrarotstrahlung isolieren, werden von der Anti-Masking-Funktion nicht erkannt.
Überwachungsfunktionen
Bei einer Störung im Signalweg oder einem Spannungsabfall unter 9 V (±5%) für mehr als 2 Sekunden meldet der Melder eine Störung. Der Fehler wird durch das Ansprechen des Alarmrelais und das rote Aufleuchten der LED signalisiert. Die Fehlersignalisierung bleibt für die Dauer des Fehlers bestehen.
Fernaktivierung/Deaktivierung der LED
Die LED kann ferngesteuert ein- und ausgeschaltet werden, wenn der Jumper auf den LED-Stiften in die Position OFF gesetzt wird. Das ferngesteuerte EIN/AUS der LED wird über die LED-Klemme aktiviert. Die LED wird eingeschaltet, wenn Masse an die Klemme angelegt wird. Die LED ist aus, wenn die Klemme von der Masse getrennt wird. Die Klemme kann an einen programmierten Schalttafelausgang vom Typ OC angeschlossen werden, z. B. An diese Klemme kann ein OC-Ausgang der Steuertafel angeschlossen werden, der z.B. als SERVICE-MODUS-ANZEIGE, BISTABLE-SCHALTER oder EINGANGSTEST-ANZEIGE programmiert ist.
Alarmspeicher
Wenn die LED leuchtet, kann der Melder einen Alarmspeicher anzeigen. Die Aktivierung/Deaktivierung des Alarmspeichers wird über die MEM-Klemme aktiviert. Der Alarmspeicher wird eingeschaltet, wenn Masse an die Klemme angelegt wird. Der Alarmspeicher ist ausgeschaltet, wenn die Klemme von der Masse getrennt wird. Wenn der Alarmspeicher aktiviert ist und der Melder einen Alarm meldet, blinkt die LED rot. Die Anzeige des Alarmspeichers bleibt bestehen, bis der Alarmspeicher wieder eingeschaltet wird (Masse wird an die MEM-Klemme angelegt). Durch das Ausschalten des Alarmspeichers wird die Alarmspeicheranzeige nicht beendet. Ein programmierter Ausgang der Zentrale vom Typ OC, z.B. z.B. als ARM INDICATOR programmiert.

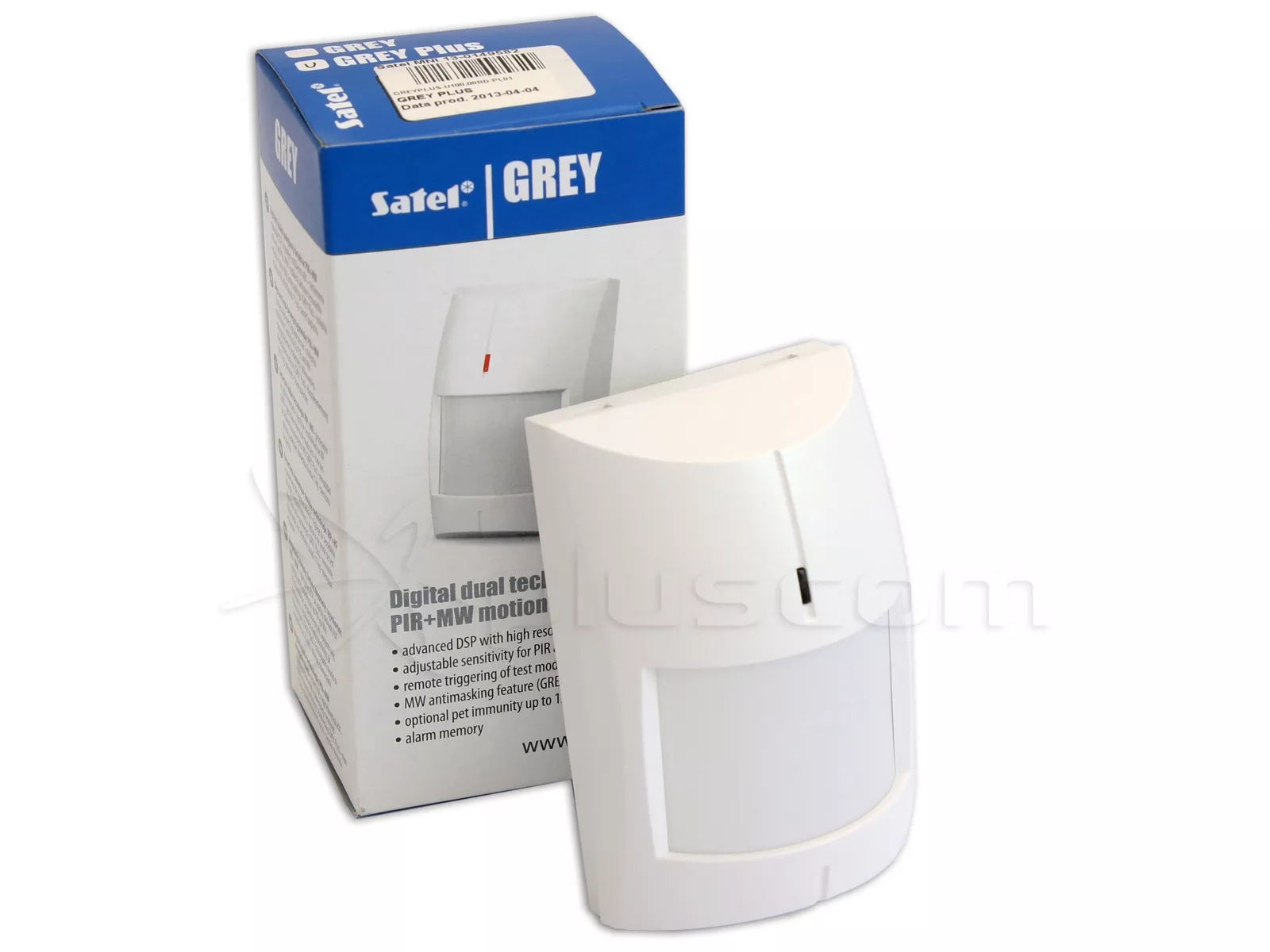

Satel GREY Plus Miniatur-Doppeltechnologie-PIR+MW-Bewegungsmelder

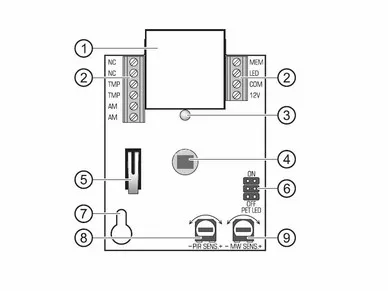

Beschreibung auf der Zeichnung:
- Mikrowellensensor.
- Klemmen:
- NC - Alarmausgang (NC-Relais);
- TMP - Sabotageausgang (NC);
- AM - Anti-Masking-Ausgang (NC-Relais) [GREY Plus];
- MEM - Aktivierung/Deaktivierung des Alarmspeichers;
- LED - Aktivieren/Deaktivieren der LED;
- COM - Masse;
- 12V - Leistungsaufnahme.
- Zweifarbige LED-Anzeige:
- Alarm - leuchtet 2 Sekunden lang rot;
- Alarmspeicher - blinkt rot;
- von einem der Sensoren erkannte Bewegung - leuchtet 2 Sekunden lang grün;
- Ausfall - leuchtet rot;
- Inbetriebnahme - blinkt abwechselnd rot und grün.
- doppeltes Pyroelement. Berühren Sie das Pyroelement nicht, um es nicht zu verunreinigen.
- Manipulationskontakt.
- Stifte für die Detektorkonfiguration:
- PET - Aktivieren/Deaktivieren der Pet-Immunitätsoption. Die Option ist aktiviert, wenn sich der Jumper in der Position ON befindet
- LED - LED ein/aus. Die LED ist eingeschaltet, wenn der Jumper in der Position ON steht - ein ferngesteuertes Ein- und Ausschalten der LED ist dann nicht möglich.
- Loch für die Befestigungsschraube.
Satel GREY Plus Miniatur-Doppeltechnologie-PIR+MW-Bewegungsmelder

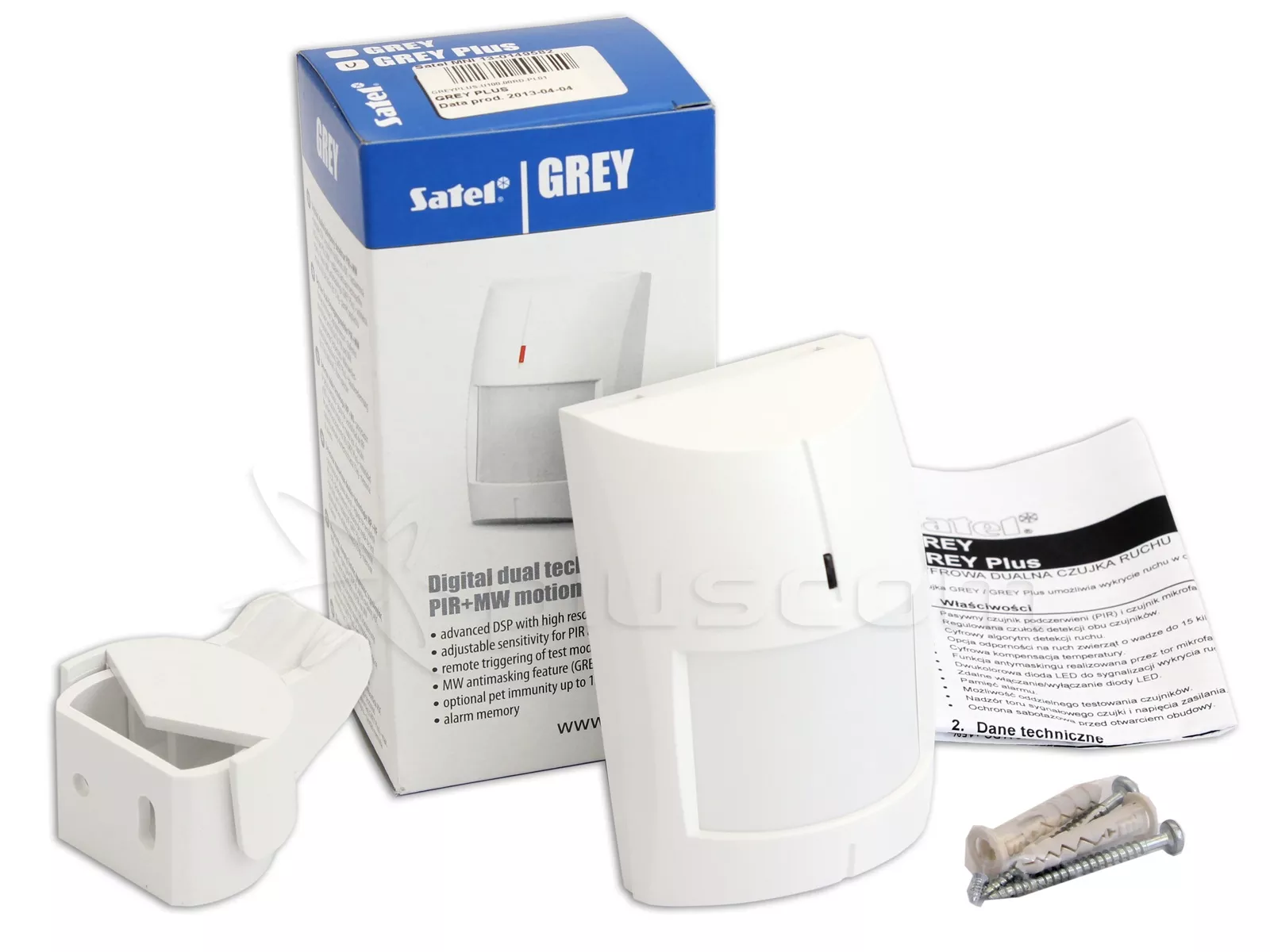

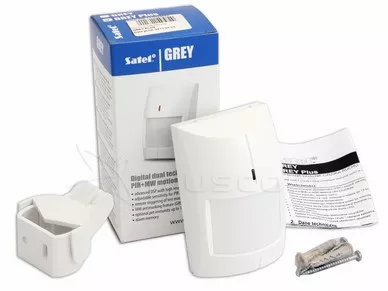

Inklusive Verstellbügel
