Kontroler VERSA-MCU współpracuje z centralami VERSA. Umożliwia obsługę systemu alarmowego przy pomocy pilotów 433 MHz oraz rozbudowę systemu o wejścia bezprzewodowe.

Właściwości

• Superheterodynowy odbiornik fal radiowych.
• Obsługa do 30 pilotów 433 MHz produkowanych przez firmę SATEL:
  • transmisje z pilotów zabezpieczone dynamicznie zmiennym kodem KeeLoq;
  • możliwość uruchomienia do 6 funkcji przy pomocy pilota.
• Obsługa do 30 czujek bezprzewodowych 433 MHz produkowanych przez firmę SATEL.
• Możliwość aktualizacji oprogramowania kontrolera.
• Styk sabotażowy reagujący na otwarcie obudowy i oderwanie od podłoża.

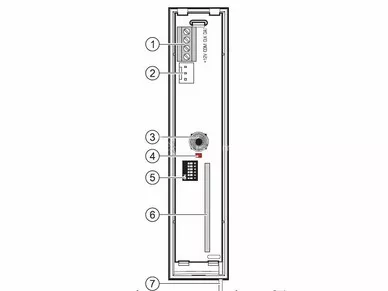

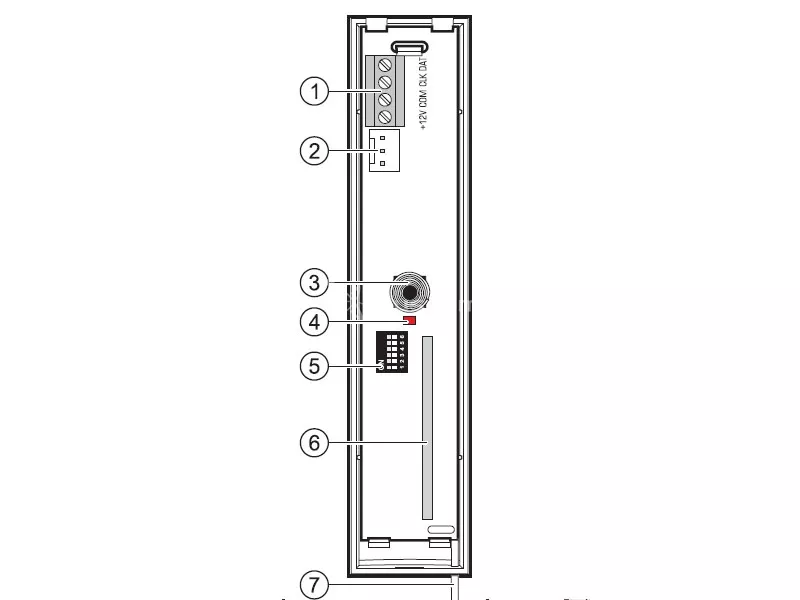

Schemat płytki kontrolera SATEL VERSA-MCU

Opis rysunku:

1. zaciski:+12V - wejście zasilania;COM - masa;CLK - zegar;DAT - dane.
2. port RS-232 (standard TTL) umożliwiający aktualizację oprogramowania kontrolera. Połączenie z komputerem można wykonać przy pomocy kabli oferowanych przez firmę SATEL w zestawie DB9FC/RJ-KPL.
3. styk sabotażowy.
4. dioda LED informująca o komunikacji z centralą:
   • dioda miga – wymiana danych z centralą;
   • dioda świeci – brak komunikacji z centralą.
5. zespół mikroprzełączników typu DIP-switch (niewykorzystywany).
6. odbiornik superheterodynowy o wysokiej czułości odporny na sygnały zakłócające.
7. antena.

Montaż

Kontroler powinien być instalowany w pomieszczeniach zamkniętych o normalnej wilgotności powietrza. Wybierając miejsce montażu należy pamiętać, że grube mury, metalowe ścianki itp. zmniejszają zasięg sygnału radiowego.

Zaleca się, aby kontroler był montowany wysoko. Pozwoli to uzyskać lepszy zasięg komunikacji radiowej oraz uniknąć niebezpieczeństwa przypadkowego zasłonięcia kontrolera przez poruszające się po obiekcie osoby.

Nie zaleca się montażu w pobliżu instalacji elektrycznych, ponieważ może to spowodować wadliwe funkcjonowanie urządzenia.
