Détecteur magnétique d'ouverture de porte et de fenêtre en tant que "première ligne de protection". Avec le MMD-300, le système d'alarme réagit à une intrusion avant même qu'un intrus ne parvienne à pénétrer dans la zone protégée.
Caractéristiques :
- deux capteurs Reed sélectionnables pour faciliter le choix de l'emplacement de montage,
- entrée pour la connexion d'un capteur externe permettant la protection de deux points (ex. L'entrée pour la connexion d'un capteur externe permet de protéger deux points (par exemple deux vantaux d'une fenêtre) avec un seul appareil,
- un système de gestion de l'énergie permettant un fonctionnement à long terme sans avoir à remplacer la pile au lithium CR123A,
- la détection d'effraction - ouverture du boîtier, détachement du sol
- couleur du boîtier : blanc
Application :
Protection périmétrique pour petits locaux : kiosques, bungalows, boutiques, garages isolés et ateliers
Contenu du kit :
Détecteur, aimants pour montage encastré ou en saillie, pile au lithium CR123A, éléments de montage, mode d'emploi
Modes de fonctionnement
L'ouverture du contact Reed lorsque l'aimant est éloigné, l'ouverture d'une entrée supplémentaire ou l'ouverture d'un contact d'autoprotection déclenche une alarme. L'information d'alarme est transmise par radio au module d'alarme MICRA.
Le détecteur peut fonctionner dans les modes suivants :
- normal - chaque alarme donne lieu à l'envoi d'une transmission radio.
- économie d'énergie - après l'envoi par le détecteur d'une information sur une alarme provoquée par l'ouverture d'un contact Reed ou d'une entrée supplémentaire, une autre transmission avec l'information sur cette alarme sera envoyée au plus tôt après 3 minutes. Les alarmes de sabotage sont toujours envoyées.
- test - le détecteur fonctionne de la même manière qu'en mode normal, mais les alarmes sont signalées par une LED (la LED s'allume pendant 2 secondes).
La sélection entre le mode normal et le mode économie d'énergie s'effectue à l'aide des broches E-SAVE MODE. Le mode test est activé pendant 20 minutes lorsque les piles sont insérées ou que le contact d'autoprotection est ouvert.
Toutes les 15 minutes, le détecteur envoie une transmission contenant des informations sur l'état actuel de l'interrupteur Reed actif, de la zone, du contact d'autoprotection et de la pile. Les transmissions périodiques permettent de contrôler la présence et les performances du détecteur. En mode
Satel MMD-300 Détecteur de porte et de fenêtre sans fil

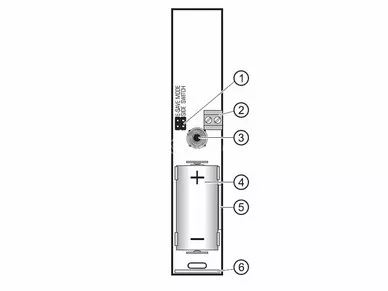

Description de la figure :
- Broches pour la configuration du détecteur :
- MODE E-SAVE - sélection du mode de fonctionnement :
-
- broches de court-circuit - mode économie d'énergie ;
- broches ouvertes - mode normal.
- INTERRUPTEUR LATÉRAL - sélection de l'interrupteur à lames actif :
- broches de court-circuit - interrupteur à lames latéral ;
- broches ouvertes - interrupteur Reed inférieur.
- bornes de l'entrée supplémentaire. Un détecteur de fil de type NC peut être connecté à l'entrée ou les bornes doivent être court-circuitées.
- contact d'autoprotection.
- Pile CR123A. Le détecteur surveille l'état de la pile. Lorsque la tension est inférieure à 2,6 V, un message de pile faible est envoyé lors de chaque transmission.
- position de l'interrupteur Reed latéral (monté de l'autre côté de la carte électronique).
- position de l'interrupteur Reed inférieur (monté de l'autre côté de la carte électronique).

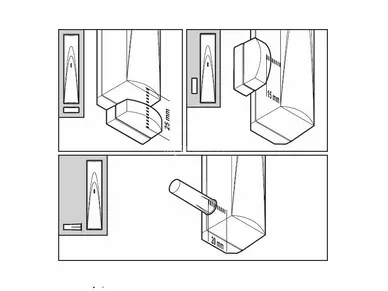

Montage
L'appareil peut être installé à l'intérieur. Le détecteur doit être monté sur une surface fixe (par ex. Le détecteur doit être monté sur une surface fixe (par exemple, le cadre d'une fenêtre ou d'une porte) et l'aimant sur une surface mobile (par exemple, le cadre d'une fenêtre ou d'une porte). fenêtre ou porte).
Le montage sur des surfaces ferromagnétiques et à proximité de champs magnétiques et électriques puissants n'est pas recommandé, car il peut entraîner un dysfonctionnement du détecteur.
