Satel MMD-300 BR Bezprzewodowa czujka otwarcia drzwi i okien

Magnetyczna czujka otwarcia drzwi i okien stanowiąca "pierwszą linię ochrony". Dzięki MMD-300, system alarmowy zareaguje na wtargnięcie jeszcze zanim intruz zdoła dostać się do wnętrza obszaru chronionego.

Cechy:

• dwa sensory kontaktronowe z możliwością wyboru ułatwiające dobór miejsca montażu,
• wejście do podłączenia zewnętrznego czujnika umożliwiające ochronę dwóch punktów (np. dwóch skrzydeł jednego okna) za pomocą jednego urządzenia,
• system zarządzania energią pozwalający na wieloletnią pracę bez konieczności wymiany baterii litowej CR123A,
• wykrywanie sabotażu – otwarcia obudowy, oderwania od podłoża
• kolor obudowy: biały

Zastosowanie:

Ochrona obwodowa małych obiektów: kiosków, domków letniskowych, butików, garaży wolnostojących i warsztatów

Zawartość zestawu:

Czujka, magnesy do montażu wpuszczanego lub powierzchniowego, bateria litowa CR123A, elementy montażowe, instrukcja obsługi

Tryby pracy

Otwarcie styków kontaktronu po oddaleniu magnesu, otwarcie dodatkowego wejścia lub otwarcie styku sabotażowego wywołuje alarm. Informacja o alarmie przesyłana jest drogą radiową do modułu alarmowego MICRA.

Czujka może pracować w następujących trybach:

• normalny – każdy alarm skutkuje wysłaniem transmisji radiowej.
• oszczędzania energii – po wysłaniu przez czujkę informacji o alarmie wywołanym otwarciem styków kontaktronu lub otwarciem dodatkowego wejścia, kolejna transmisja z informacją o takim alarmie zostanie wysłana najwcześniej po upływie 3 minut. Alarmy sabotażowe wysyłane są zawsze.
• testowy – czujka działa podobnie jak w trybie normalnym, ale alarmy są sygnalizowane przez diodę LED (dioda świeci przez 2 sekundy).

Wyboru między trybem normalnym a trybem oszczędzania energii dokonuje się przy pomocy kołków E-SAVE MODE. Tryb testowy jest włączany na 20 minut po włożeniu baterii lub otwarciu styku sabotażowego.

Co 15 minut czujka wysyła transmisję z informacją o aktualnym stanie aktywnego kontaktronu, wejścia, styku sabotażowego i baterii. Okresowe transmisje służą do nadzorowania obecności i sprawności czujki. W trybie

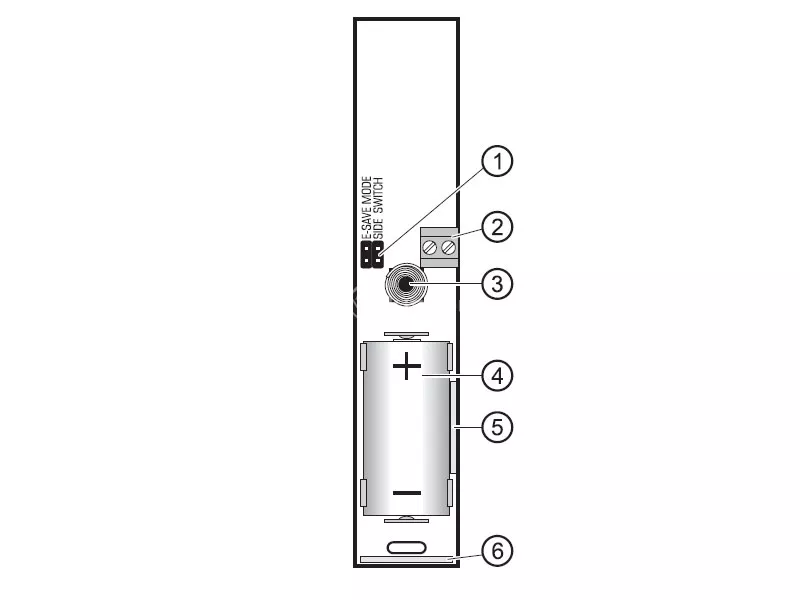

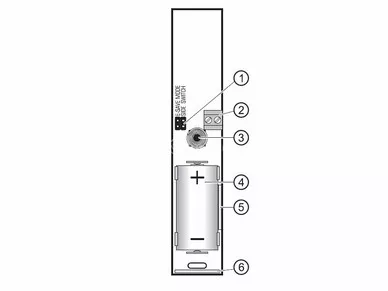

Widok płytki elektroniki czujki SATEL MMD-300 BR

Opis do rysunku:

1. kołki do konfiguracji czujki:
   • E-SAVE MODE - wybór trybu pracy:
   • • kołki zwarte – tryb oszczędzania energii;
     • kołki rozwarte – tryb normalny.
   • SIDE SWITCH - wybór aktywnego kontaktronu:
     • kołki zwarte – kontaktron boczny;
     • kołki rozwarte – kontaktron dolny.
2. zaciski dodatkowego wejścia. Do wejścia podłączyć można czujkę przewodową typu NC lub zaciski muszą być zwarte.
3. styk sabotażowy.
4. bateria CR123A. Czujka kontroluje stan baterii. Gdy napięcie jest niższe od 2,6 V, w trakcie każdej transmisji wysyłana jest informacja o słabej baterii.
5. położenie kontaktronu bocznego (zamontowany po drugiej stronie płytki elektroniki).
6. położenie kontaktronu dolnego (zamontowany po drugiej stronie płytki elektroniki).

Montaż

Urządzenie przystosowane jest do montażu wewnątrz pomieszczeń. Czujkę należy montować na powierzchni nieruchomej (np. ościeżnica okna lub drzwi), a magnes na powierzchni ruchomej (np. okno lub drzwi).

Nie zaleca się montażu na powierzchniach ferromagnetycznych oraz w pobliżu silnych pól magnetycznych i elektrycznych, gdyż może to skutkować wadliwym działaniem czujki.

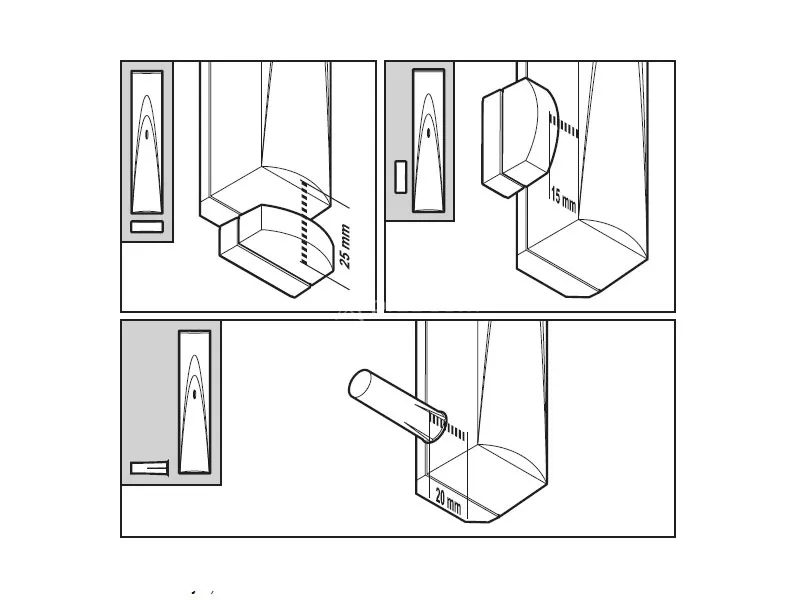

Maksymalne zasięgi kontaktronów czujki SATEL MMD-300 BR
