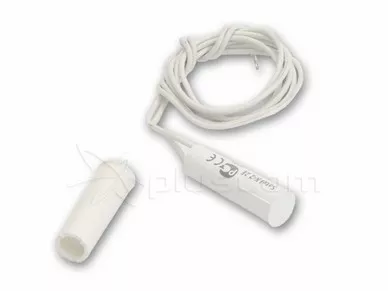

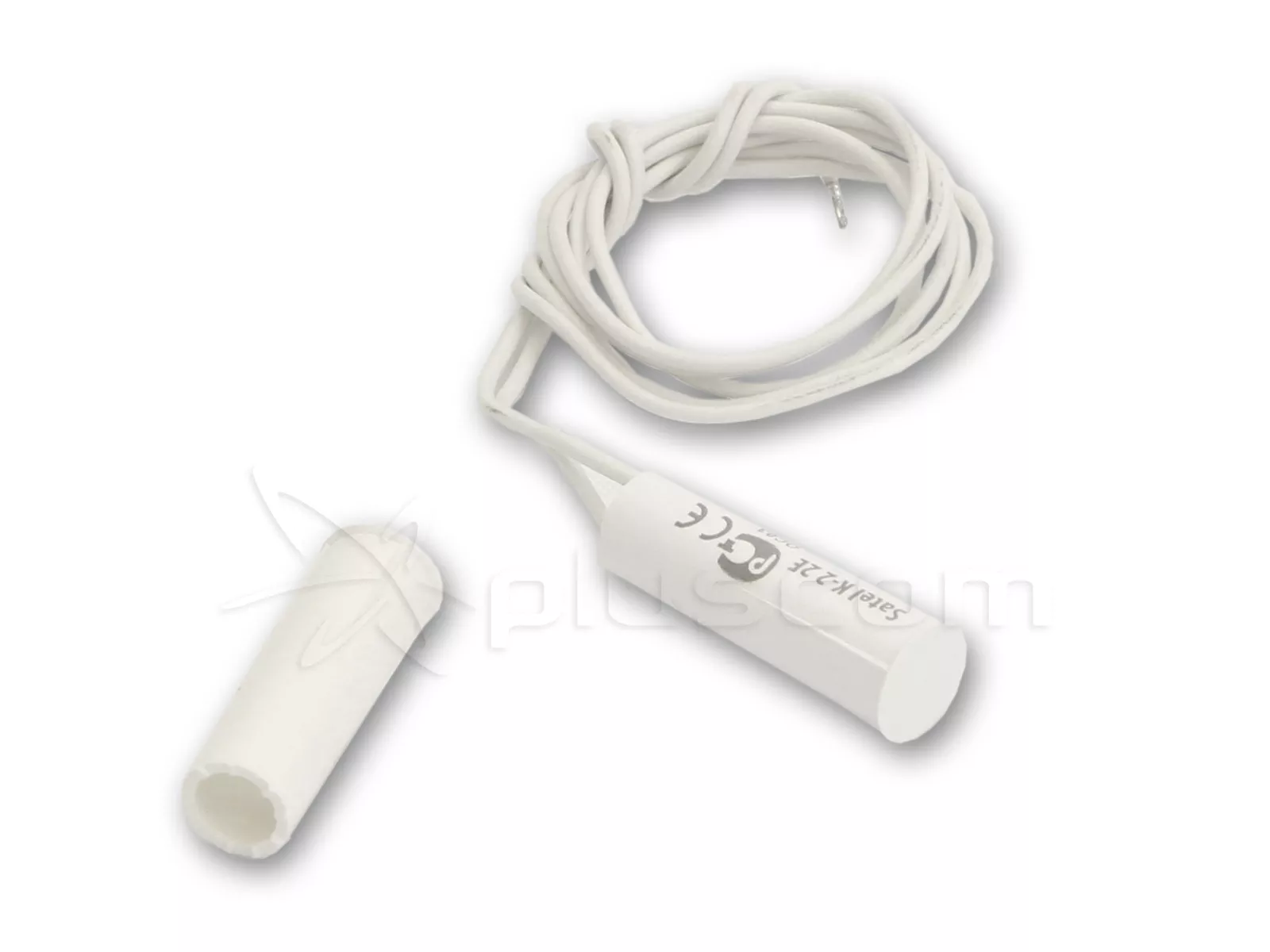

Satel K-2 2E Czujka magnetyczna (biała)

Czujki magnetyczne składają się z dwóch elementów: czujnika magnetycznego (kontaktronu) i magnesu.

Kontaktron umieszczony w pobliżu magnesu zamyka obwód elektryczny.

Każdy z elementów czujki został umieszczony w identycznej wodoszczelnej obudowie – część zawierająca kontaktron ma wyprowadzone dwa przewody elektryczne Wewnątrz obudowy, razem z kontaktronem, zostały umieszczone 2 rezystory 1,1 kΩ połączone z nim w konfiguracji 2EOL. Pozwalają one centrali na wykrycie sabotażu czujki poprzez obserwację zmian rezystancji na linii wejściowej.

Każda czujka tego typu musi być podłączona do osobnego wejścia centrali.

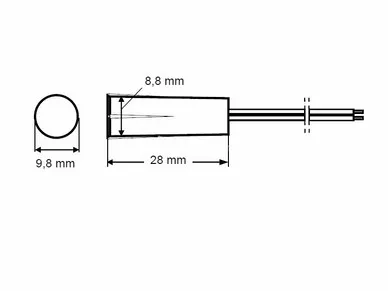

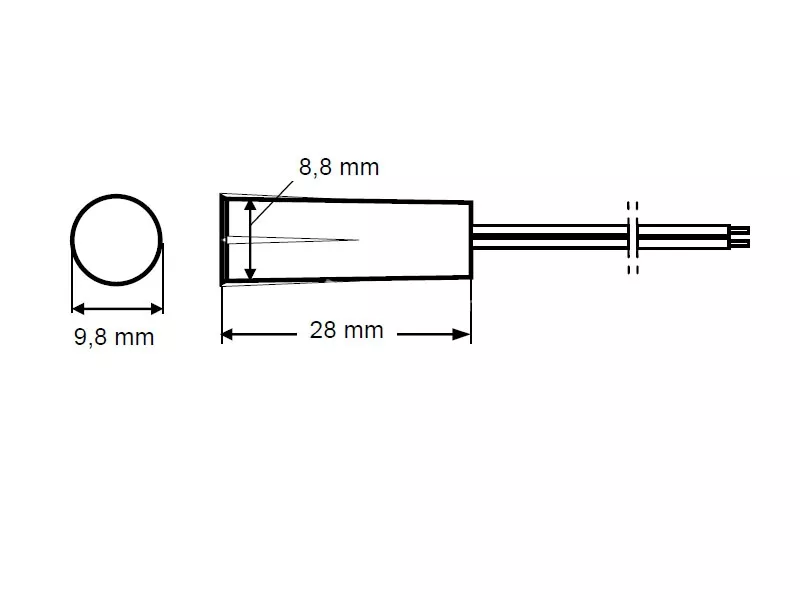

Kontaktron czujki K-2 2E w obudowie plastikowej

K-2 2E przystosowana jest do montażu wpuszczanego.

Czujki magnetyczne mogą być stosowane wszędzie tam, gdzie występuje potrzeba kontroli stanu drzwi, okien lub innych elementów ruchomych np. w celu ochrony lub kontroli dostępu do określonych obiektów, pomieszczeń, urządzeń; w systemach automatyki itd.

Montaż

Element czujki zawierający magnes należy montować na części ruchomej, natomiast kontaktron na nieruchomej części zabezpieczanych drzwi, okna itp.

Czujki wpuszczane K-2 2E przeznaczone są do montażu czołowego w takich materiałach jak drewno lub plastik. Ścianki, w których czujka ma być mocowana, powinny mieć co najmniej 10 mm grubości, tak aby zapewnić montowanym elementom odpowiednią stabilność. Do wykonania otworów pod czujki K-2 2E należy użyć wiertła ø9 mm. Czujka K-2 2E montowana jest na wcisk. Montowane elementy czujek można wzmocnić odpowiednim klejem. Magnes musi znaleźć się w zasięgu kontaktronu (patrz dane techniczne). Przesunięcie osi magnesu i kontaktronu w czujkach cylindrycznych nie powinno przekroczyć 10 mm dla K-2 2E.

Ścianki, w których czujka ma być mocowana, powinny mieć co najmniej 10 mm grubości, tak aby zapewnić montowanym elementom odpowiednią stabilność.
