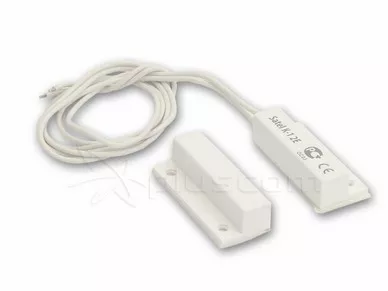

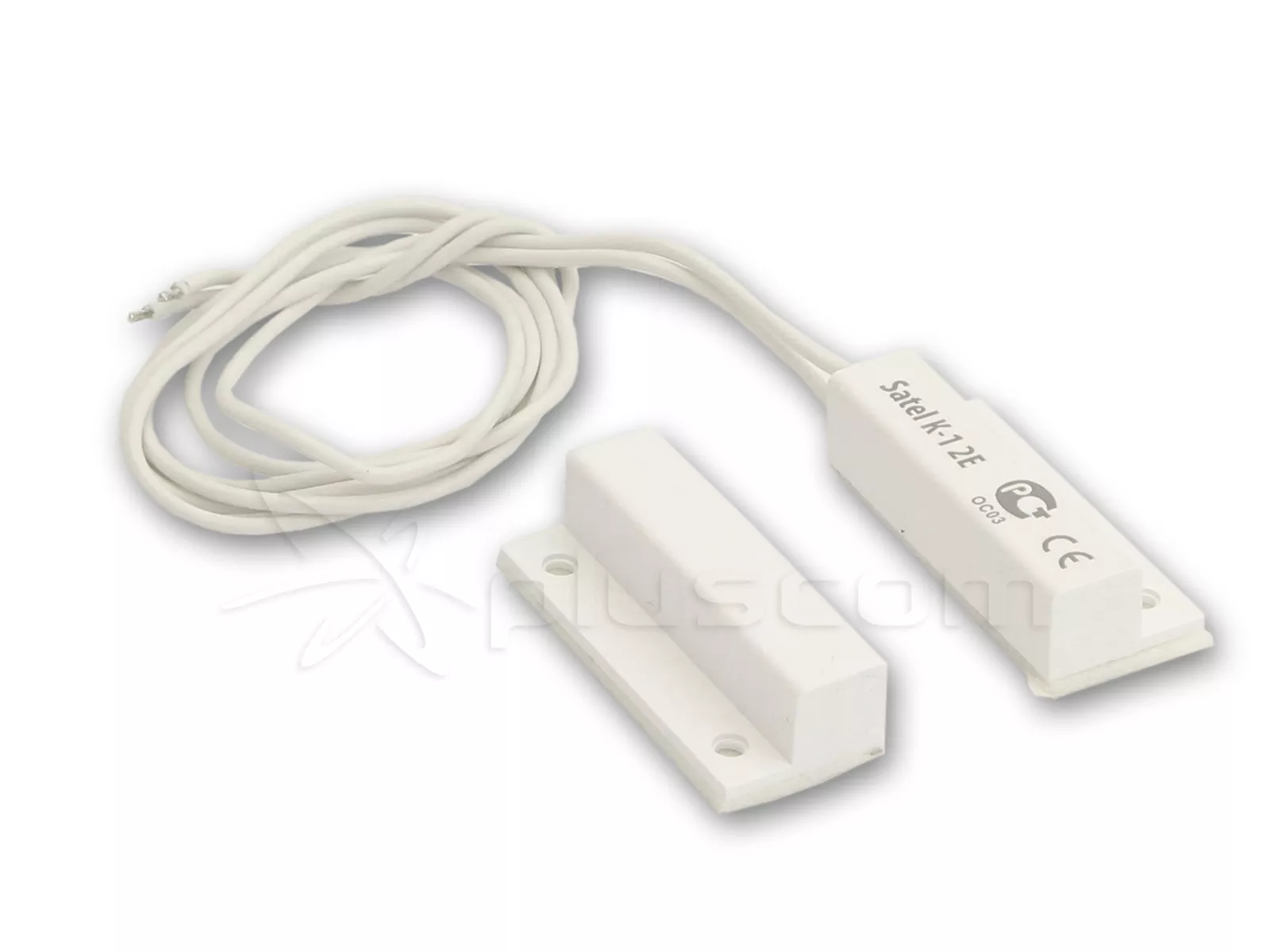

Satel K-1 2E Czujka magnetyczna (biała)

14.76 PLN
12.00 PLN netto

Producent: Satel
  • Rezystory 1,1kOhm 2EOL/NC
  • Odległość zamknięcia styków 18mm
  • Odległość otwarcia styków 28mm
  • Maksymalne napięcie/prąd 20V/0,02A

 Dostawa:
Dostępny, wyślemy dzisiaj!
Planowane dostarczenie: 2018-04-27 Piątek
Przesyłka kurierska
20.00 PLN 16.26 netto
Przesyłka kurierska pobranie
20.00 PLN 16.26 netto

Czujki magnetyczne składają się z dwóch elementów: czujnika magnetycznego (kontaktronu) i magnesu.

Kontaktron umieszczony w pobliżu magnesu zamyka obwód elektryczny.

Każdy z elementów czujki został umieszczony w identycznej wodoszczelnej obudowie – część zawierająca kontaktron ma wyprowadzone dwa przewody elektryczne Wewnątrz obudowy, razem z kontaktronem, zostały umieszczone 2 rezystory 1,1 kΩ połączone z nim w konfiguracji 2EOL. Pozwalają one centrali na wykrycie sabotażu czujki poprzez obserwację zmian rezystancji na linii wejściowej.

Każda czujka tego typu musi być podłączona do osobnego wejścia centrali.

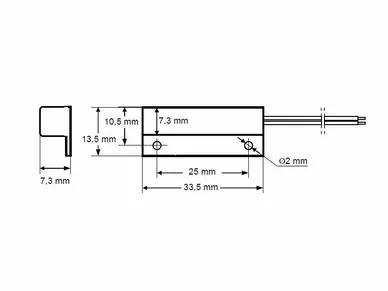

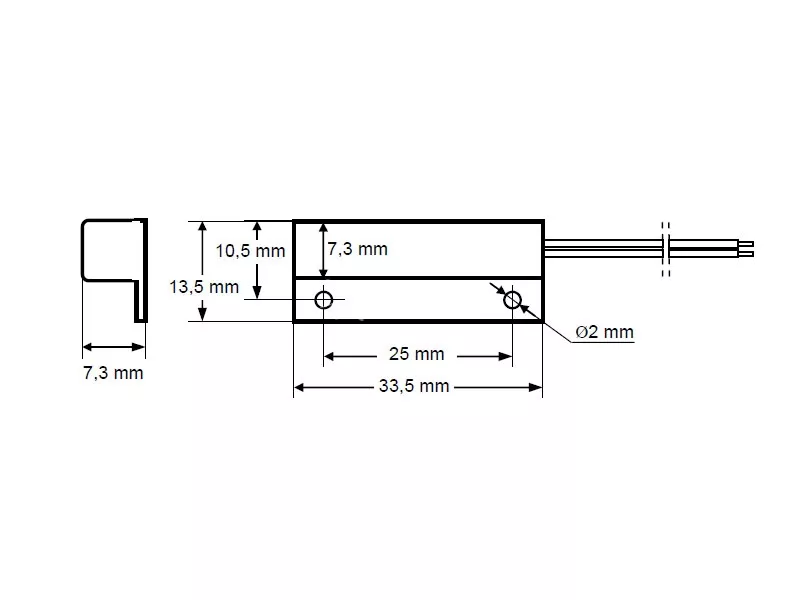

Kontaktron czujki K-1 2E w obudowie plastikowej

Kontaktron czujki K-1 2E w obudowie plastikowej

K-1 2E przystosowana jest do montażu powierzchniowego.

Czujki magnetyczne mogą być stosowane wszędzie tam, gdzie występuje potrzeba kontroli stanu drzwi, okien lub innych elementów ruchomych np. w celu ochrony lub kontroli dostępu do określonych obiektów, pomieszczeń, urządzeń; w systemach automatyki itd.

Montaż

Element czujki zawierający magnes należy montować na części ruchomej, natomiast kontaktron na nieruchomej części zabezpieczanych drzwi, okna itp.

Elementy czujki K-1 2E mocuje się do powierzchni przy pomocy wkrętów, odpowiednim klejem lub taśmą dwustronną.

Ścianki, w których czujka ma być mocowana, powinny mieć co najmniej 10 mm grubości, tak aby zapewnić montowanym elementom odpowiednią stabilność.


Specyfikacja techniczna
Odległość otwarcia styków kontaktronu: 28mm
Odległość zamknięcia styków kontaktronu: 18mm
Rezystancja parametryczna: 1100Ohm
