I rilevatori magnetici sono costituiti da due componenti: un sensore magnetico (interruttore reed) e un magnete. L'interruttore reed, posto vicino al magnete, chiude il circuito elettrico. Ogni componente del rilevatore è alloggiato in un identico involucro impermeabile - la parte contenente l'interruttore reed ha due conduttori elettrici.
Il rilevatore K-2 è adatto al montaggio a incasso.
I rilevatori magnetici possono essere utilizzati ovunque sia necessario controllare lo stato di porte, finestre o altri elementi mobili, ad esempio porte, finestre, ecc. Per proteggere o controllare l'accesso a specifici oggetti, stanze, dispositivi; nei sistemi di automazione, ecc.

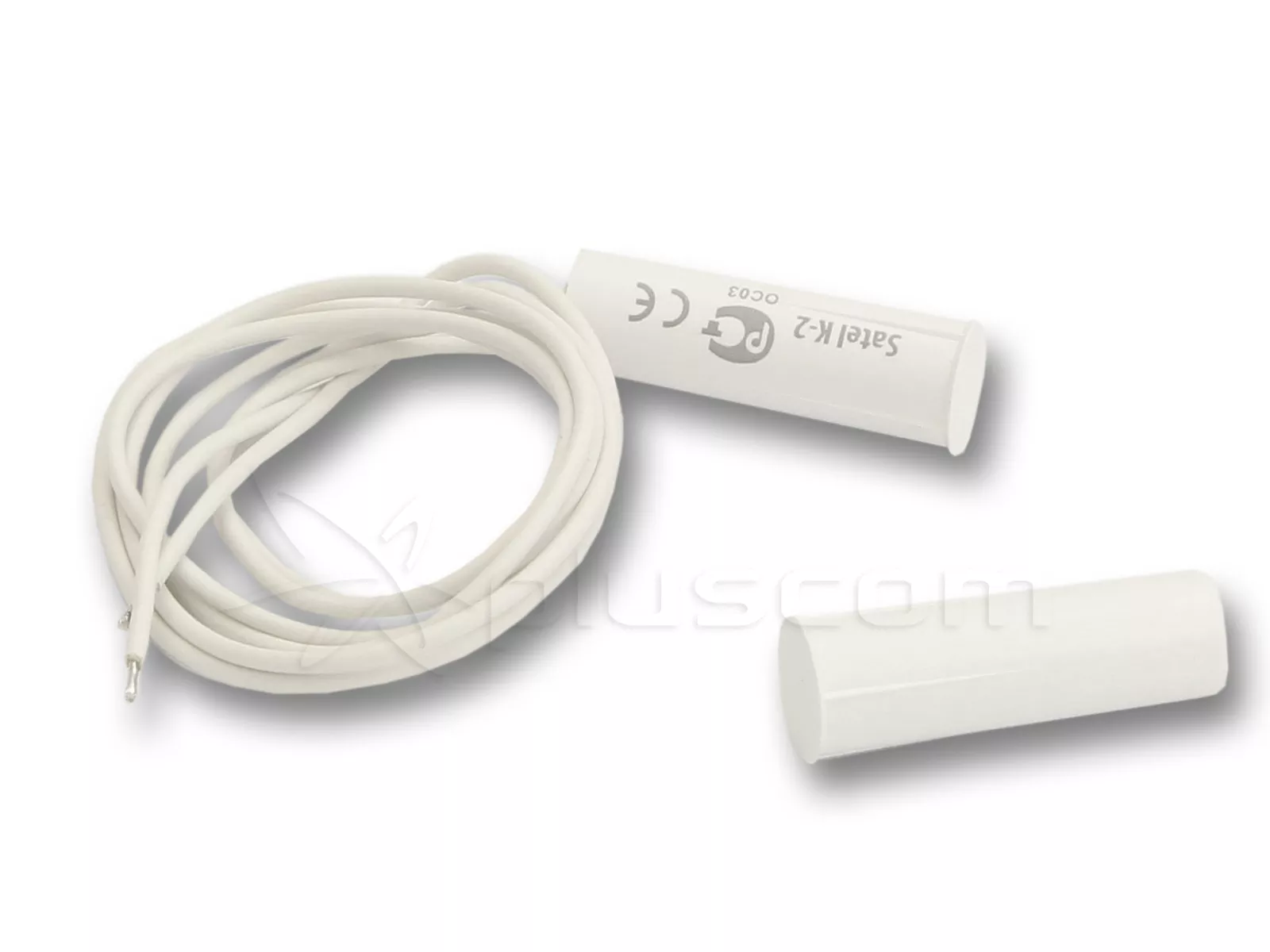

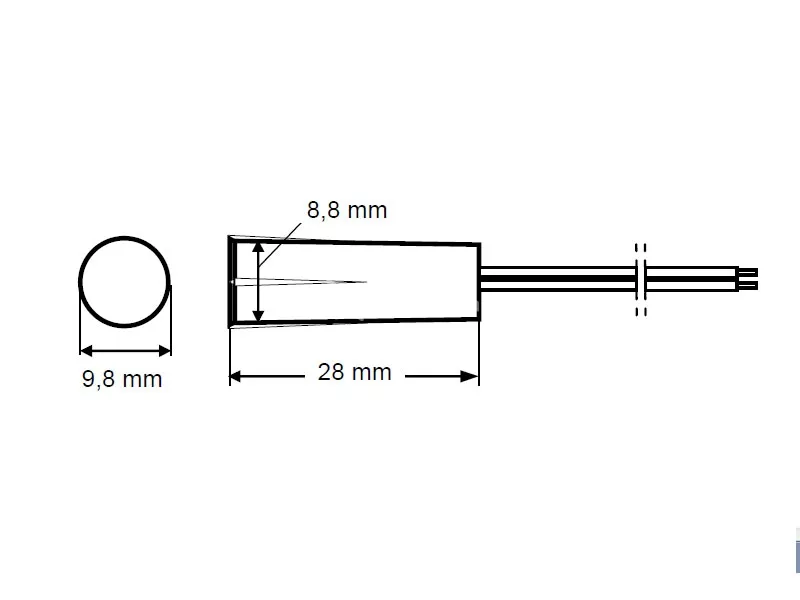

Satel K-2 Rivelatore magnetico (bianco)
Installazione
L'elemento di rilevamento contenente il magnete deve essere montato sulla parte mobile, mentre l'interruttore reed deve essere montato sulla parte fissa della porta, della finestra, ecc. da proteggere. I rilevatori da infilare K-2 sono progettati per il montaggio frontale in materiali come il legno o la plastica. Le pareti in cui il rilevatore deve essere montato devono avere uno spessore di almeno 10 mm, in modo da garantire un'adeguata stabilità agli elementi montati. Per praticare i fori per i rilevatori K-2 si deve utilizzare un trapano da ø9 mm. Il rilevatore K-2 viene montato premendo verso il basso. Gli elementi del rivelatore montati possono essere rinforzati con l'adesivo appropriato. Il magnete deve trovarsi nel raggio d'azione dell'interruttore reed. Lo spostamento assiale del magnete e dell'interruttore reed nei rilevatori cilindrici non deve superare i 10 mm per K-2.
Note
In nessun caso l'elemento contenente il magnete deve essere accorciato (rifilato).
È necessario prestare particolare attenzione durante l'assemblaggio della parte del rilevatore contenente il contattore. Non deve essere martellato o schiacciato nel foro con un martello, poiché al suo interno contiene un componente delicato che può essere danneggiato.
