Satel ETHM-2 Uniwersalny moduł komunikacyjny TCP/IP

553.50 PLN
450.00 PLN netto

Producent: Satel
Kod produktu: #4059
  • Konwersja monitoringu telefonicznego z dowolnej centrali na transmisję TCP/IP
  • Monitoring TCP/IP wyzwalany za pomocą wejść modułu
  • Powiadamianie e-mail

 Dostawa:
Wyślemy już jutro!
Planowane dostarczenie: 2018-07-19 Czwartek
Przesyłka kurierska
20.00 PLN 16.26 netto
Przesyłka kurierska pobranie
20.00 PLN 16.26 netto

Moduł ethernetowy ETHM-2 to urządzenie dedykowane do stosowania w systemach sygnalizacji włamania i alarmu dla celów monitoringu. Umożliwia przesyłanie kodów zdarzeń siecią Ethernet (TCP/IP) do stacji monitorującej STAM-2lub konwertera SMET-256.

Może współpracować z dowolną centralą alarmową (także z centralą nieposiadającą komunikatora telefonicznego). Konwertuje kody odebrane w formacie telefonicznym lub formacie SIA oraz generuje kody w przypadku naruszenia wejść, uaktywnienia wyjść itd. W przypadku kodów generowanych przez moduł możliwe jest dodatkowe informowanie o zdarzeniu przy pomocy wiadomości e-mail.

Właściwości modułu

  • Symulacja analogowej linii telefonicznej.
  • Odbieranie zdarzeń monitoringu wysyłanych w formacie telefonicznym (Ademco Slow, Silent Knight fast, Radionics 1400, Radionics 1400 withparity, Ademco Express lub Contact ID) lub formacie SIA i przesyłanie do stacji monitorującej siecią Ethernet z wykorzystaniem protokołów TCP/IP.
  • Potwierdzanie odebrania zdarzenia.
  • Bufor 512 odebranych zdarzeń.
  • Kodowana transmisja zdarzeń.
  • 8 wejść.
  • 4 wyjścia.
  • Zdalne sterowanie stanem wyjść.
  • Wyjście zasilające.
  • Monitorowanie stanu wejść, wyjść, zasilania, komunikacji itd. przy pomocy kodów przesyłanych siecią Ethernet do 2 stacji monitorujących i/lub przy pomocy wiadomości e-mail.
  • Konfiguracja modułu za pośrednictwem portu RS-232 (program ETHM-2 Soft) lub sieci Ethernet (przeglądarka WWW).
  • Kodowana komunikacja przez sieć Ethernet.
  • Kontrola obecności kabla sieci Ethernet.
  • Możliwość aktualizacji oprogramowania modułu.
  • Wbudowany zasilacz impulsowy o wydajności 1,2 A.
  • Układ ładowania i kontroli akumulatora.
  • Zasilanie napięciem zmiennym 16 V (±10%) albo napięciem stałym 12 V (±15%)

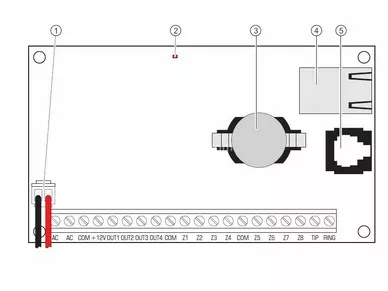

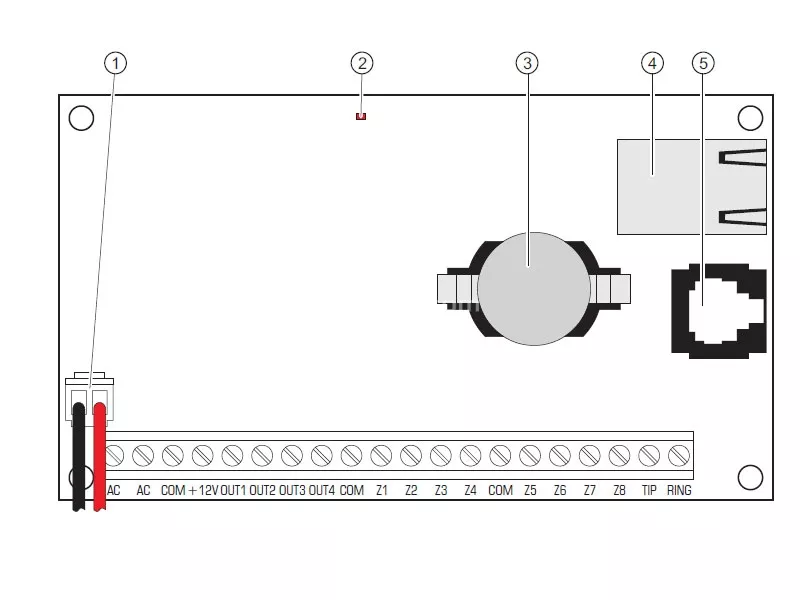

Płytka elektroniki modułu:

Płytka elektroniki modułu:

Objaśnienia do rysunku:

  1. przewody do podłączenia akumulatora(akumulator należy podłączyć tylko w przypadku, gdy moduł ma być zasilany napięciem zmiennym 16 V(±10%))
  2. dioda LED sygnalizująca miganiem stan modułu: – zapala się na krótką chwilę – urządzenie pracuje poprawnie – miga równomiernie powoli – błąd pamięci zawierającejdane konfiguracyjne – miga równomiernie szybko – trwa wymiana oprogramowania modułu
  3. bateria CR2032 3 V podtrzymująca pracę zegara czasu rzeczywistego.
  4. gniazdo RJ-45 służące do podłączenia modułu do sieci Ethernet. Należy użyć kabla zgodnego ze standardem 100Base-TX. Gniazdo ma wbudowane dwie diody LED. Zielona sygnalizuje podłączenie do sieci i przesyłanie danych,a żółta – wynegocjowaną prędkość transmisji (świeci: 100 Mb; nie świeci: 10 Mb).
  5. port RS-232 pozwalający na połączenie modułu do portu szeregowego COM komputera. Dedykowany do wykonania połączenia kabel DB9F/RJ. Przy pomocy komputera z zainstalowanym programem ETHM-2 Soft można skonfigurować urządzenie oraz dokonać odczytu zdarzeń.
