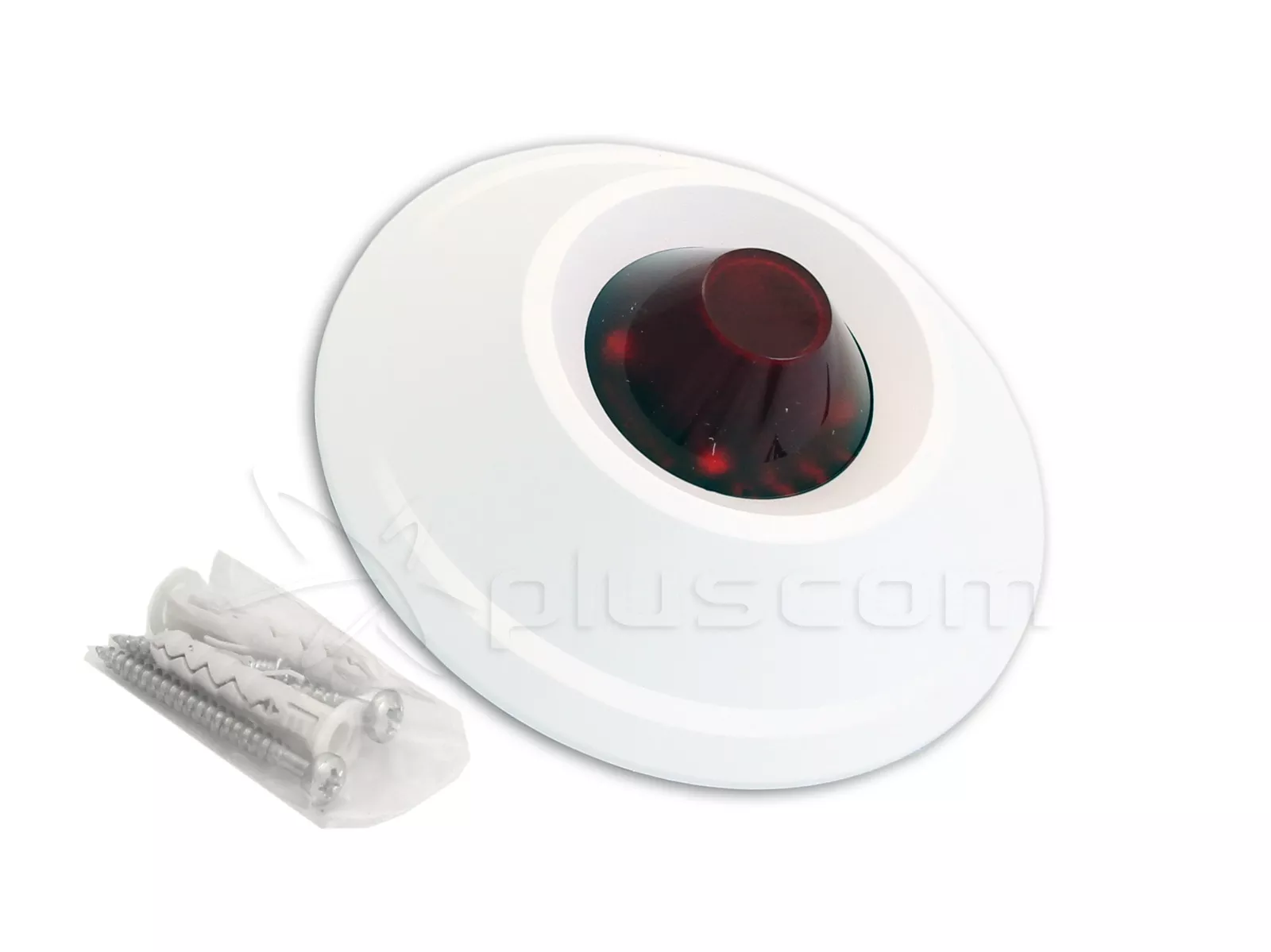

Satel SOW-300R Wewnętrzny sygnalizator optyczny (czerwony)

Właściwości

• Sygnalizacja optyczna realizowana przy pomocy zespołu diod LED.
• Możliwość wyboru jednego z trzech typów sygnalizacji optycznej.
• Ochrona sabotażowa przed otwarciem obudowy.

Sygnalizator dostępny również w kolorze niebieskiem{REL_1181} i pomarańczowym {REL_1159}

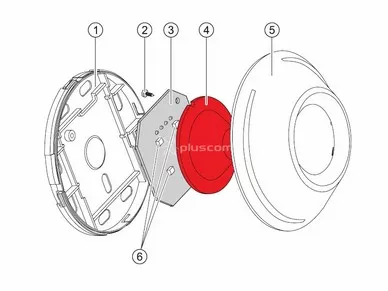

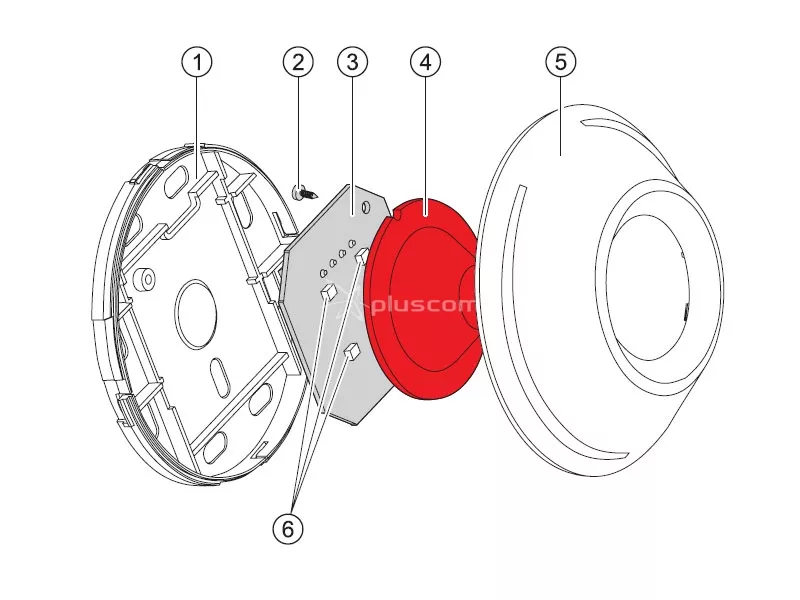

Widok sygnalizatora SATEL SOW-300 R

Objaśnienia do rysunku

1. podstawa obudowy.
2. wkręt mocujący płytkę elektroniki do pokrywy.
3. płytka elektroniki.
4. przezroczysty element pokrywy rozpraszający światło.
5. pokrywa.
6. diody LED.

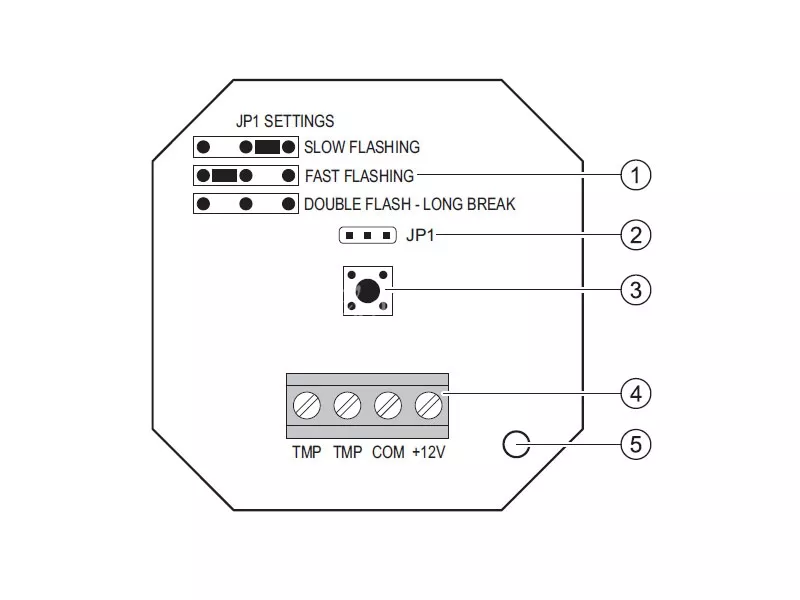

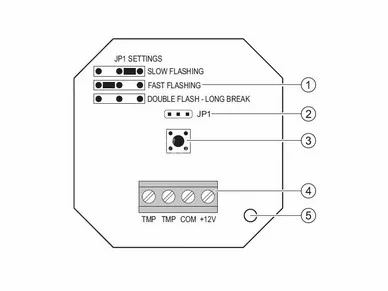

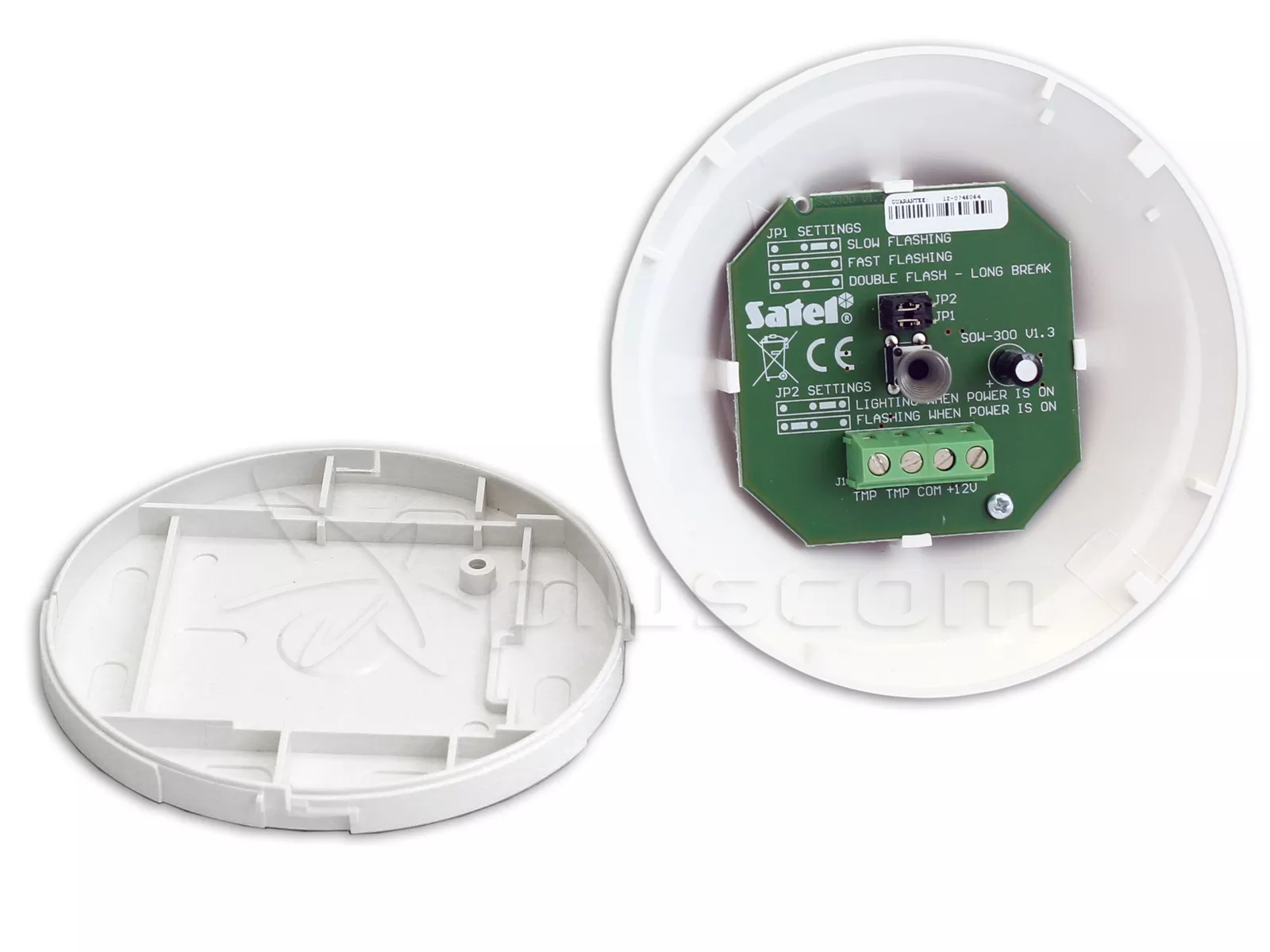

Widok płytki elektroniki SATEL SOW-300 R

Opis schematu

1. opis sposobu zakładania zworek dla odpowiednich typów sygnalizacji optycznej:
   • powolne miganie (raz na sekundę),
   • szybkie miganie (dwa razy na sekundę),
   • dwa błyski, po których następuje sekundowa przerwa.
2. kołki JP1 do ustawiania typu sygnalizacji optycznej.
3. styk sabotażowy reagujący na otwarcie obudowy.
4. zaciski:
   • TMP - styk sabotażowy.
   • COM - masa.
   • +12V - wejście zasilania.
5. otwór na wkręt mocujący.

Montaż

Sygnalizator może być stosowany tylko wewnątrz pomieszczeń.

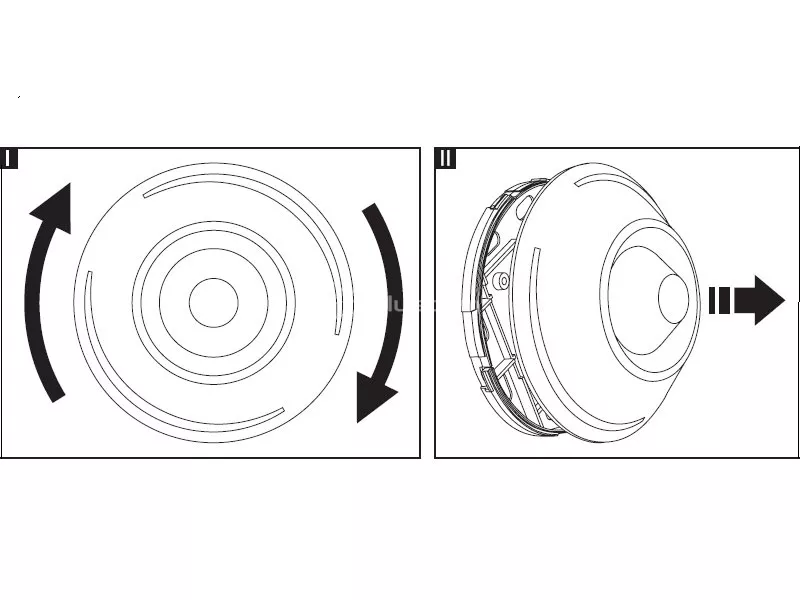

Sposób otwarcia obudowy SATEL SOW-300 R
