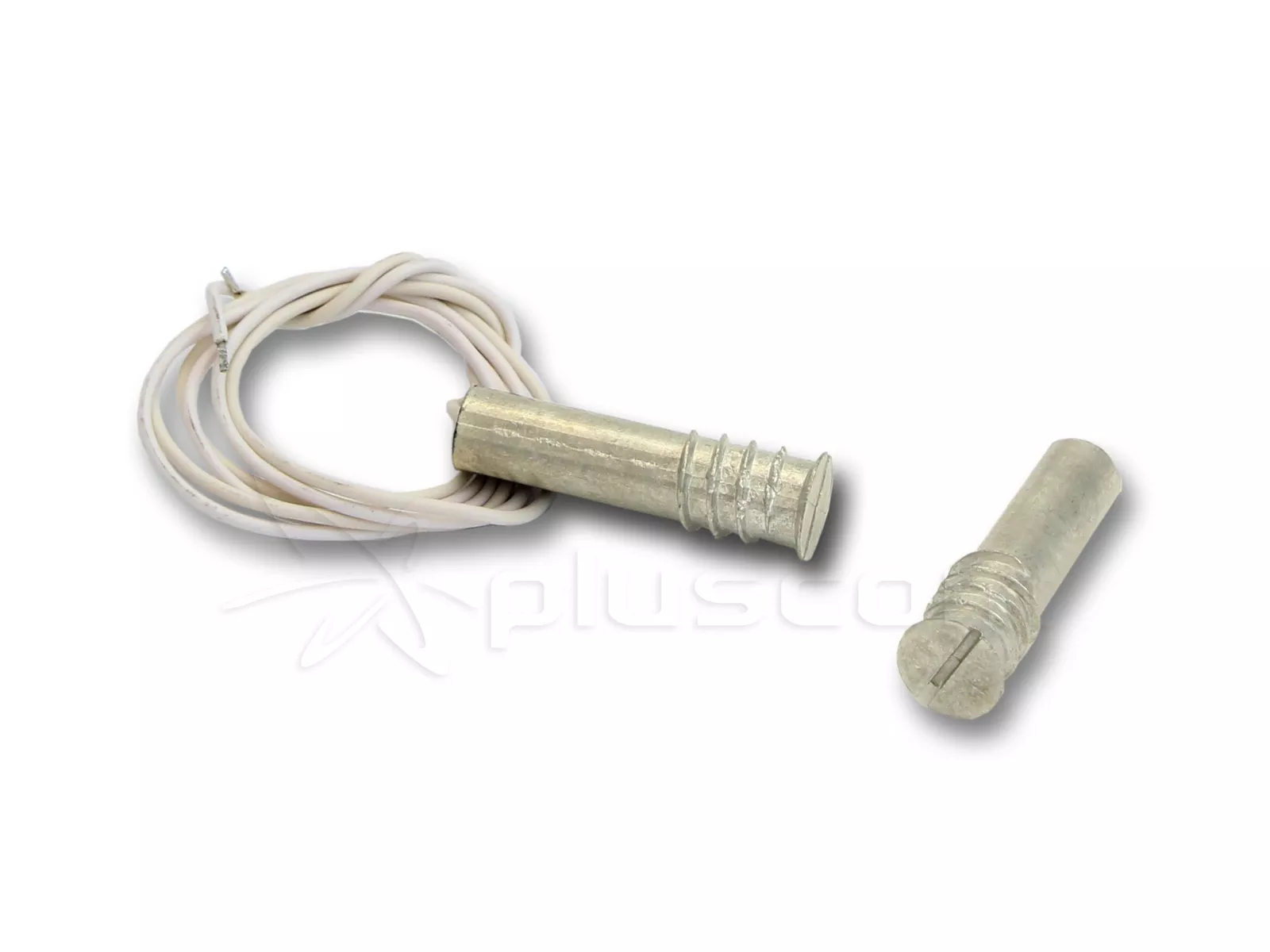

Czujki magnetyczne składają się z dwóch elementów: czujnika magnetycznego (kontaktronu) i magnesu.
Kontaktron umieszczony w pobliżu magnesu zamyka obwód elektryczny.
Każdy z elementów czujki został umieszczony w identycznej wodoszczelnej obudowie – część zawierająca kontaktron ma wyprowadzone dwa przewody elektryczne
Wewnątrz obudowy, razem z kontaktronem, zostały umieszczone 2 rezystory 1,1 kΩ połączone z nim
w konfiguracji 2EOL. Pozwalają one centrali na wykrycie sabotażu czujki poprzez obserwację zmian rezystancji na linii wejściowej.
Każda czujka tego typu musi być podłączona do osobnego wejścia centrali.

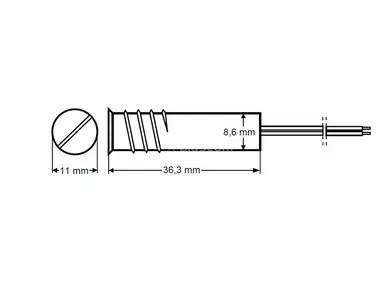

Kontaktron czujki K-3 2E w obudowie metalowej
K-3 2E przystosowana jest do montażu wpuszczanego.
Czujki magnetyczne mogą być stosowane wszędzie tam, gdzie występuje potrzeba kontroli stanu drzwi,
okien lub innych elementów ruchomych np. w celu ochrony lub kontroli dostępu do określonych
obiektów, pomieszczeń, urządzeń; w systemach automatyki itd.
Montaż
Element czujki zawierający magnes należy montować na części ruchomej, natomiast kontaktron na
nieruchomej części zabezpieczanych drzwi, okna itp.
Czujki wpuszczane K-3 2E
przeznaczone są do montażu czołowego w takich materiałach jak drewno lub plastik. Ścianki,
w których czujka ma być mocowana, powinny mieć co najmniej 10 mm grubości, tak aby zapewnić
montowanym elementom odpowiednią stabilność. Do wykonania otworów pod czujki K-3 2E
należy użyć wiertła ø9 mm. Czujka K-3 2E posiada gwint
i wymaga wkręcenia.
Montowane elementy czujek można wzmocnić odpowiednim klejem. Magnes musi
znaleźć się w zasięgu kontaktronu (patrz dane techniczne). Przesunięcie osi magnesu i kontaktronu
w czujkach cylindrycznych nie powinno przekroczyć 12 mm dla K-3 2E.
Uwaga
Podczas wkręcania kontaktronu K-3 2E przewód ulega skręceniu, aby nie uległ on uszkodzeniu
należy zapewnić odpowiedni zapas przewodu lub skręcić go przed montażem w przeciwnym
kierunku tak, aby po zamontowaniu wyprostował się.
Ścianki,
w których czujka ma być mocowana, powinny mieć co najmniej 10 mm grubości, tak aby zapewnić
montowanym elementom odpowiednią stabilność.
