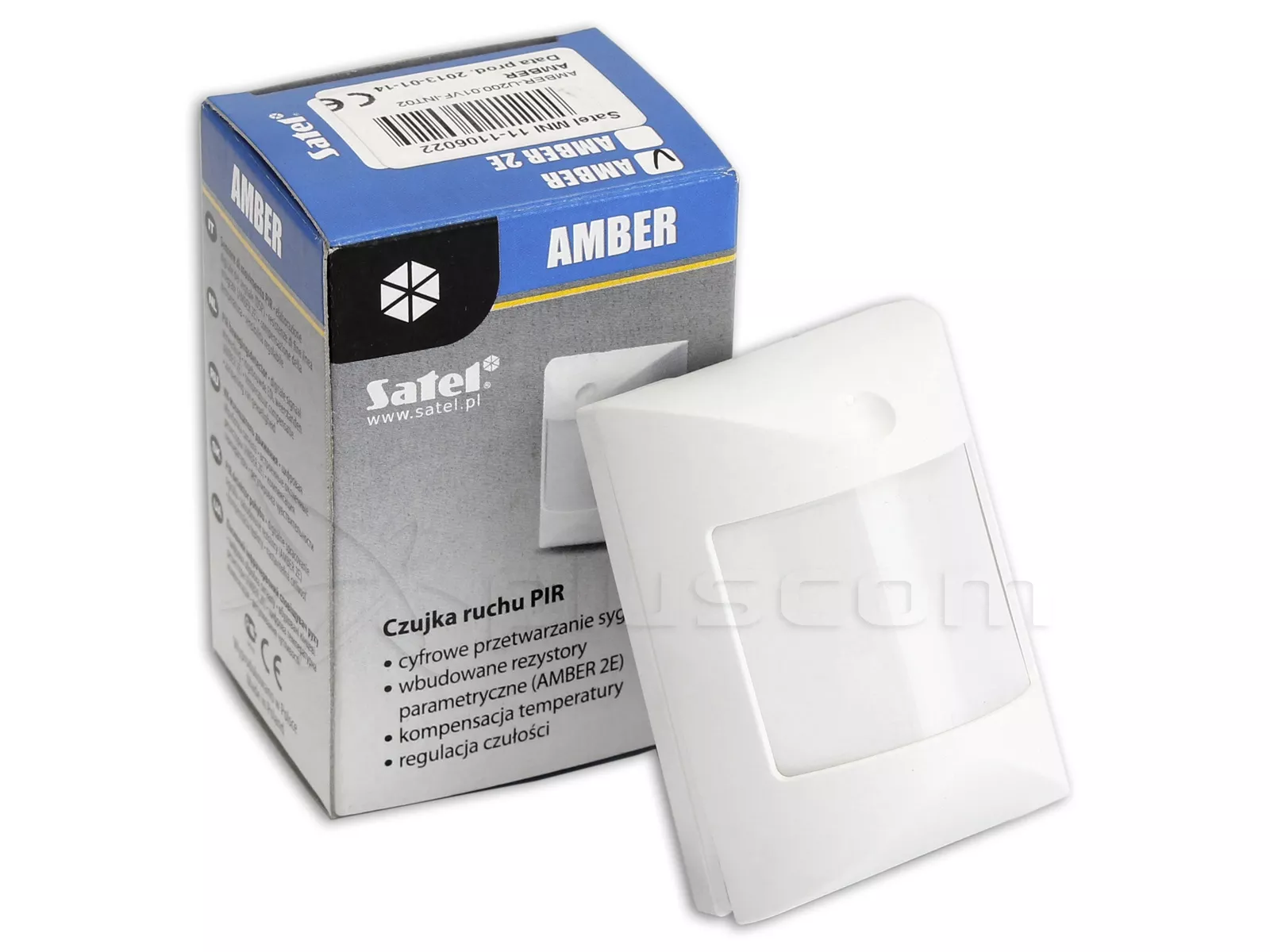

Satel AMBER Cyfrowa czujka PIR

41.82 PLN
34.00 PLN netto

Producent: Satel
Kod produktu: #3955
  • Cyfrowe przetwarzanie sygnału
  • Kompensacja temperatury
  • Regulacja czułości

 Dostawa:
Wyślemy już jutro!
Planowane dostarczenie: 2018-10-24 Środa
Przesyłka kurierska
20.00 PLN 16.26 netto
Przesyłka kurierska pobranie
20.00 PLN 16.26 netto

Cyfrowa czujka AMBER jest czujką ruchu dedykowaną do pracy w systemach sygnalizacji włamania i napadu. Wyróżnia ją niewielki rozmiar oraz bardzo mały pobór prądu. Zaawansowany mechanizm cyfrowej kompensacji temperatury umożliwia pracę w szerokim zakresie temperatur. W czujce wykorzystano podwójny element piroelektryczny.

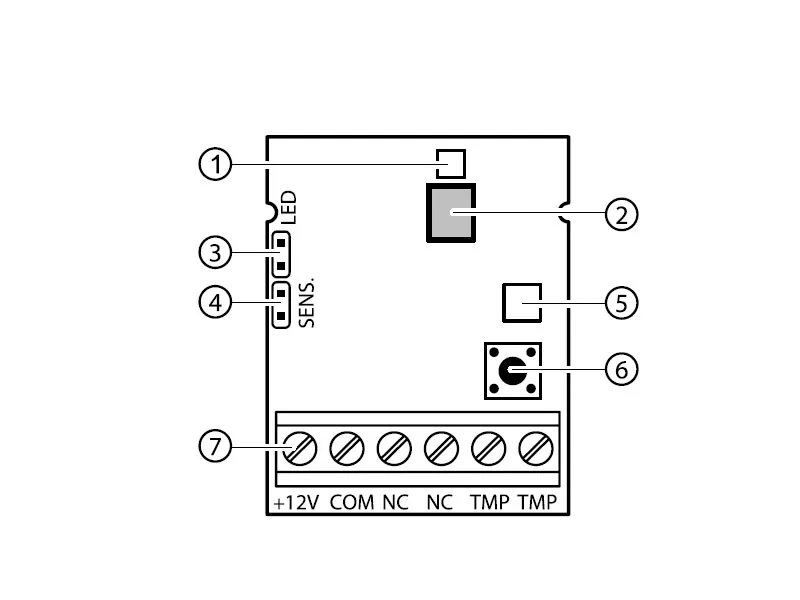

Schemat płytki czujki SATEL AMBER

Schemat płytki czujki SATEL AMBER

Opis do rysunku:

  1. dioda LED. Jeżeli zwarte są kołki LED sygnalizuje alarmy oraz stan rozruchowy. Świeci na czerwono po zarejestrowaniu ruchu przez czujkę.
  2. pyroelement.
  3. kołki LED do włączania/wyłączania sygnalizacji przy pomocy diody LED.
  4. kołki SENS. do ustawiania czułości czujki. Jeżeli kołki są zwarte, ustawiona jest wysoka czułość. Jeżeli kołki są rozwarte, ustawiona jest niska czułość.
  5. przekaźnik alarmowy typu NC.
  6. styk sabotażowy (NC).
  7. zaciski:
    • +12V – wejście zasilania
    • COM – masa
    • NC – przekaźnik>/li>
    • TMP – styk sabotażowy

Montaż

Czujka przystosowana jest do montażu wewnątrz pomieszczeń. Należy pamiętać, że montaż na innej wysokości niż 2,4 metra, ma negatywny wpływ na zasięg czujki i obszar przez nią obserwowany.

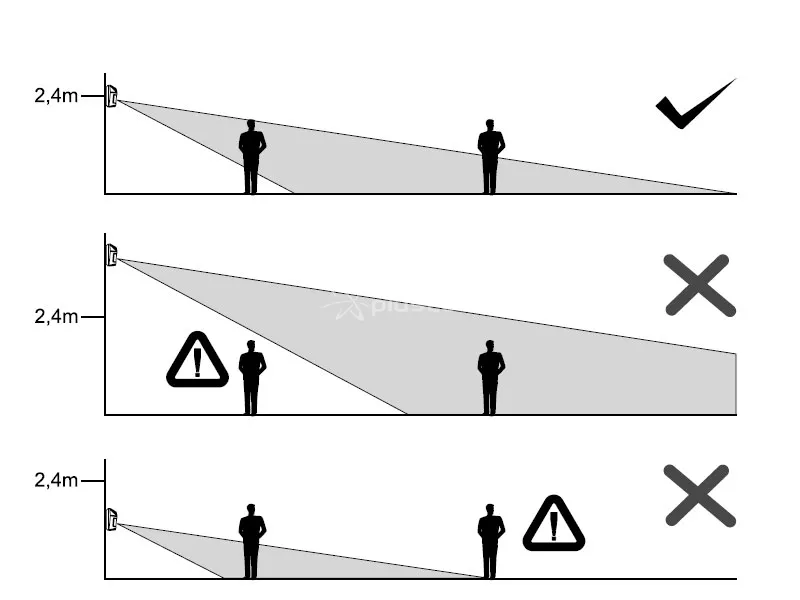

Montaż na odpowedniej wysokości czujki SATEL AMBER

Montaż na odpowedniej wysokości czujki SATEL AMBER

Uruchomienie

  1. Włączyć zasilanie czujki. Dioda LED 1. zacznie migać (jeśli zwarte są kołki LED), sygnalizując stan rozruchowy. W stanie rozruchowym czujka nie rejestruje ruchu, a styki przekaźnika są na przemian zwierane i rozwierane. Może to potrwać ponad minutę.
  2. Kiedy czujka przejdzie w stan gotowości do pracy (dioda LED przestanie migać), przeprowadzić test zasięgu czujki, czyli sprawdzić, czy poruszanie się w nadzorowanym obszarze spowoduje uruchomienie przekaźnika alarmowego oraz zaświecenie diody.
  3. W razie potrzeby zmienić czułość czujki (kołki SENS.)

Specyfikacja techniczna
Warunki pracy: -10 ... +55°C
Zalecana wysokość montażu: 2,40m
